敏捷思维(8)—架构愿景
架构愿景是一个很简单的模式，在软件开发中所占的时间也很短。但是这并不意味着架构愿景不重要。相反，它会是设计过程不可或缺的一环。
Context
在单次的迭代开始阶段，我们已经收集好了单次迭代的需求。
Problem
架构和分析设计是密不可分的，有时候很难说得清楚架构的定义，但架构应该能够描述软件的整体。架构包括了软件的各个方面，但是每一个设计细节总是需要单独考虑，这时候就会出现设计细节之间、以及设计细节和架构之间的不一致。
架构设计的各个部分之间的设计冲突是很容易发生的。发生的概率及频率和团队的规模成正比、和沟通的频度及效果成反比。在很多次的项目开发过程中，我们发现了多处的相同功能的代码，原因是代码的作者并不知道别人已经实现了这个功能了。这可能只是浪费了一点精力，可如果不同模块间的设计冲突导致了软件无法正常运行的时候，我们就需要坐下来好好的审视，究竟发生了什么。
Solution
我们需要建立一个架构愿景。架构愿景应该能够提供软件全局视图，包括所有的重要部分，定义了各个部分的责任和之间的关系，而且还定义了软件设计需要满足的原则。而这个架构愿景的设计，应该是满足源自需求模式的，也就是说，部分的划分和部分的设计，都是根据需求而进行的。同时，架构愿景应该要能够满足架构的其它各种特点，例如简单、可扩展性、抽象性。简单来说，我们把架构愿景当作是一个mini的架构设计。
由于我们是在单次的迭代中讨论架构愿景，因此从整体上考虑，架构愿景是也是在不断的变化的。这是很自然的，因为架构愿景代表了架构的设计，架构愿景的演进代表了架构设计的演进。
架构的愿景是相对于一个范围来说的，在一个特定的软件功能范围之内，谈架构愿景才有实际的意义，例如针对软件的全局或某个子模块。在这个特定的范围中，订立了架构愿景之后，这个范围内的所有设计原则将不能违背架构愿景。这是非常重要的，是架构愿景的最大的用处。有了这样的保证，我们就可以保证设计的一致性和有效性。任何一项设计的加入，都能够融入到原先的架构中，使得软件更加的完善，而不是更加的危险。
当然，要做到这一点并不是一件容易的事情。特别需要指出的是，架构愿景模式仅仅是实现该目的的一条道路，并不是一个充分条件。如果在设计中愿景不能够贯彻其意志，或是愿景制定本身就存在问题，那么要想达到上述的效果，几乎是不可能的事情。此外，该模式仅仅只是达到该目的的第一步，我们在接下去的模式中会发现还需要很多方面的配合。
架构愿景的层次
我们根据架构适用范围的不同，把架构愿景分为几个类别讨论：
软件全局
软件全局的架构是我们所最关心的，因此也会花费最多的笔墨。
软件全局中的架构愿景一般很难具体化到代码级别，其实你会发现，就算是具体化到了代码级别，也会因为实际中存在的问题，导致代码没有太多的价值。因此，为软件全局设置的架构愿景可以以原则、或是模式名的方式体现，并用自然语言或伪代码描述。例如，可以为一个系统规定三层架构作为其愿景，并指出三层的分类原则。注意，我们需要指出分类原则，否则规定三层架构并没有太大的意义，因为三层架构随着实现平台的不同、开发人员的不同而有很大的差异，如果不能够规定一个可操作的规范，那么愿景是没有意义的。在Java环境下，我们可以这样说：
"客户端采用前端浏览器界面，业务逻辑采用servlet，配合JSP编写，浏览器到服务器的数据采用集中处理，具体的方法是在业务逻辑和前端浏览器之间采用Front Control模式，接受前端浏览器传送过来的数据，并指派给相应的业务逻辑处理。数据的合法性检验分为两个部分：和业务逻辑无关的基本合法性验证在前端使用Java Script处理，和业务逻辑相关的合法性验证在业务逻辑层处理，可以使用一个集中的servlet专门处理错误情况。"
而在Windows环境下，我们知道三层结构的分界和Java中的并不相同(关于这一点，下一篇的文章中将会有详细的描述)，我们可以在业务逻辑层或显示层直接操纵数据，非常的方便，因此，在Windows中的架构愿景的描述又不一样。另外，在非面向对象的环境中，在分布式的环境中，在Lotus Notes的环境中，其架构的描述都不一样。
注意到，架构愿景的制定是根据不同的应用环境而变化的，这一点我们在文章的一开始就强调过，这里又出现了相同的问题。我们可以通过一个简单的例子来加深对这个问题的理解。在Java的环境下，特别是J2EE的环境下面，经典的设计思路是把数据库的一张表视作一个类，表中的每一行都是这个类的一个具体的实例，表的每一个字段对应了类的一个变量，类一般支持Find方法，来获取数据不同的实例。这是一种很自然的设计思路，而且可以通过CMP等技术来简化设计的繁琐步骤。可是，在Windows环境下，相信没有多少人会这么做。常用的处理方法是使用记录集(RecordSet)的方式，也就是说针对一组的记录来进行操作，而不是单个的记录。这些记录可以是跨表的(使用SQL的连接)，也可以是单表的。由于Windows环境下大多数的编程语言都能够支持记录集方式，因此编写基于记录集方式的程序是相当简单的。当然，我们也可以采用J2EE平台的编程方式，但是会导致编程量的激增，同时也难以达到预计的效果。这种平台的差别导致了架构愿景的差别。
此外，我们注意到我们对架构的描述其实还是不够仔细，这是非常正常的，因为随着开发的深入，我们会不断的完善架构的描述。例如，我们可以写出Front Controll的类框架，写出主要的几个Servlet，以及他们之间的关系。这个时候，使用UML类图会是一个不错的选择，实际上，我非常推崇在架构设计中大量的使用类图。不过在实际的运作中，每个软件团队大多数都有自己熟悉的架构设计思路，使用何种工具并不是主要的问题。
我们从源自需求模式中，学习到架构的设计是来自于需求的，而应用于软件全局的架构则来自于最重要的需求。还记得我们在那个模式中提到的网上宠物店的例子吗?系统采用了MVC模式，sun的官方文档一开始说明了为什么采用MVC模式，MVC模式解决了什么问题，然后开始分析MVC模式的几个组成部分：Model、View、和Controll。其实，MVC中的每一个部分，在真正的代码中，大都代表了一个子系统，但是在目前，我们就非常的清楚系统大致上会是一个什么样子，虽然这时候它还十分的朦胧。
不要视图在全局的架构愿景中就制定出非常细致的规划，更不要视图生成大量的实际代码。因为，你的架构愿景还没有稳定(我们在其后的稳定化的模式中将会讨论稳定的问题)，还没有获得大家的同意，也没有经过证明。因此，从整个的开发周期来看，全局架构愿景是随着迭代周期的进行不断发展、修改、完善的。
我们如何确定全局架构愿景工作的完成?一般来说，你的架构设计团队取得了一致的意见就可以结束了，如果问题域是团队所熟悉的，一两个小时就能够解决问题。接下来设计团队把架构愿景传播到整个的开发团队，大家形成一致的认识，不同的意见将会被反馈会来，并在本次的迭代周期(如果时间比较紧迫)或下一次的迭代周期中(如果时间比较宽松)考虑。
子模块级、或是子问题级的架构愿景
这时候的架构愿景已经是比较明确的了，因为已经存在明确的问题域。例如界面的设计、领域模型的设计、持久层的设计等。这里的愿景制定本质上和全局的愿景制定差不多，具体的例子我们也不再举了。但是要注意一点，你不能够和全局愿景所违背。在操作上，全局愿景是设计团队共同制定出来的，而子模块级的架构愿景就可以分给设计子团队来负责，而其审核则还是要设计团队的共同参与。这有两个好处，一是确保各个子模块(子问题)间不至于相互冲突或出现空白地带，二是每个子设计团队可以从别人那里吸取设计经验。
在设计时，同样我们可以参考其它的资料，例如相关的模式、或规范(界面设计指南)。在一个有开发经验的团队，一般都会有开发技术的积累，这些也是可供参考的重要资料。
我们在这个层次的愿景中主要谈一谈子模块(子问题)间的耦合问题。一般来说，各个子模块间的耦合程度相对较小，例如一个MIS系统中，采购和销售模块的耦合度就比较小，而子问题间的耦合程度就比较大，例如权限设计、财务，这些功能将会被每个模块使用。那么，我们就需要为子模块(子问题)制定出合同接口(Contact Interface)。合同的意思就是说这个接口是正式的，不能够随意的修改，因为这个结构将会被其它的设计团队使用，如果修改，将会对其它的团队产生无法预计的影响。合同接口的制定、修改都需要设计团队的通过。此外，系统中的一些全局性的子问题最好是提到全局愿景中考虑，例如在源自需求模式中提到的信贷帐务的例子中，我们就把一个利息计算方式的子问题提到了全局愿景中。
代码级的愿景
严格的说这一层次的愿景已经不是真正的愿景，而是具体设计了。但是我们为了保证对架构设计理解的完整性，还是简单的讨论一下。这一个层次的愿景一般可以使用类图、接口来表示。但在类图中，你不需要标记出具体的属性、操作，你只需要规定出类的职责以及类之间的相互关系就可以了。该层次愿景的审核需要设计子团队的通过。
而设计细分到这个粒度上，执行愿景设计的开发人员可能就只有一两个左右。但是比较重要的工作在于问题如何分解和如何归并。分解主要是从两个维度来考虑，一个是问题大小维，一个是时间长短维。也就是说，你(设计子团队负责人)需要把问题按大小和解决时间的长短分解为更细的子问题，交给不同的开发人员。然后再把开发人员提出的解决方法组合起来。
架构愿景的形成过程
架构愿景的形成的源头是需求，需要特别指出的是，这里的需求主要是那些针对系统基本面的需求。比如说，系统的特点是一个交互式系统，还是一个分布式系统。这些需求将会影响到架构愿景的设计。在收集影响架构愿景的各项需求之后，按照需求的重要性来设计架构愿景。
架构愿景的设计并不需要很复杂的过程，也不需要花费很多的时间。我们已经提过，架构远景的主要目的就是为了能够在开发团队中传播设计思路，因此，架构愿景包括基本的设计思路和基本的设计原则。
值得注意的是，架构远景可能会有多种的视角，下文讨论了一种设计模式的视角。但是实际设计中还可能会基于数据库来设计架构愿景。但在企业信息系统的设计中，我推荐使用领域类的设计，也就是下文中讨论的例子。
架构愿景设计好之后，问题的焦点就转到如何传播架构愿景上来，为了达到在开发团队中取得统一设计意图的效果，可以考虑援引团队设计模式。除此之外，针对性的项目前期培训也会是一种有效的做法。
使用架构模式
架构模式也是一种很好的架构愿景设计思路的来源。随着对设计模式的研究的深入，人们发现其中的一些设计模式可以扩展、或变化为软件设计的基础。在这个基础上再实现更多的设计，这些模式就形成了架构模式。当然，不同的软件，它们的架构模式也是不一样的。在《Applying Pattern》一文中，有一个很典型的架构愿景的例子：
假设我们需要设计分布式的交互式系统。分布式系统和交互式系统都有特定的架构模式，前者为Broker模式，后者为MVC模式。首先我们先要根据系统的特点的重要程度来排列模式的顺序。这里假设需求中分布式特性更重要一些。那么我们首先选择Broker模式作为架构的基本模式：

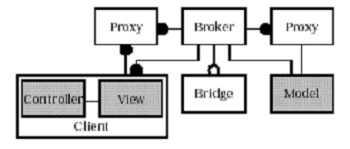

再考虑交互式的特点，根据MVC模式的特点，我们需要从目前的基本架构中识别出Model、Controller、以及View。Model和View都很简单，分别分布在上图中的Server和Client中。而Controller则有两种的选择，假设这里的Controller部署在客户端，上图则演化为下图：
这样，基础的架构愿景就已经出现了。如果我们还有更多的需求，还可以继续改进。但是，记住一点，架构愿景不要过于复杂。正如我们在上一节中所讨论的，这里我们虽然是基于设计模式来讨论架构愿景，但是实际中还有很多从其它的视角来看待架构愿景的。至于要如何选择架构愿景的视角，关键的还是在于需求的理解。
(待续)
