UML学习入门就这一篇文章(3)

　　点菜过程涉及几个环节，每个环节均由不同的角色来负责，如果遇到类似的情况，你可以考虑使用顺序图来分析。用顺序图来分析的好处是能清晰表达整个过程所参与的角色，角色与角色之间的关系，各角色是如何被卷入这个过程当中的。

　　通信图(Communication Diagram)

　　UML1.1时，该图英文名为Collaboration Diagram;UML2.x时，英文名为Communication Diagram。将英文名字直接翻译，原来的英文名字可译为协作图，而新的英文名字译为通信图。

　　通信图是顺序图的另外一种画法，点菜的顺序图，如果用通信图来画可表示如下：

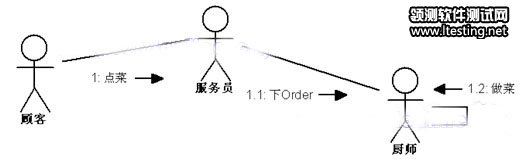

　　图 1.10 点菜的通信图

　　三个“小人”分表表示三种角色：顾客、服务员、厨师;角色之间有直线联系表示他们之间有关系;带序号的文字和箭头，表示角色之间传递的信息。

　　顺序图更强调先后顺序，通信图更强调相互之间的关系。我觉得顺序图实用性更好一点，比通信图能表达更多的信息，更容易读懂，在需求分析工作中我基本不会使用通信图。

　　用例图(Use Case Diagram)

　　下图是用例图的示意图：

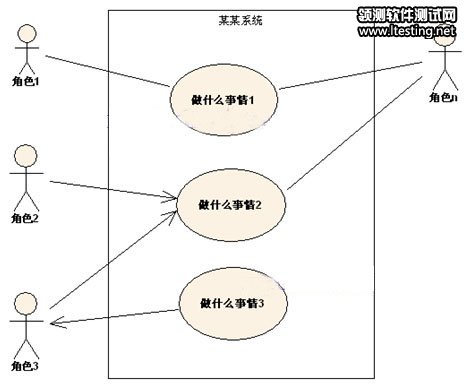

　　图 1.11 用例图

　　用例图表达的是什么角色通过软件系统能做什么事情，我们可以使用用例图系统地表达软件系统的绝大部分需求。

　　时序图(Timing Diagram)

　　时序图也叫时间图，时序图是UML中文术语标准的说法，而时间图不是标准的说法。

　　时序图是表示某东西的状态随时间变化而变化的一种图，参见下图：

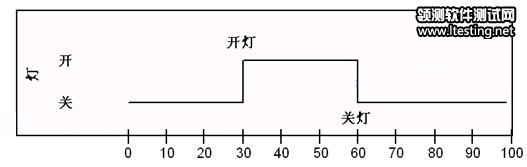

　　图 1.12 灯的开关状态随时间变化图

　　此图表示在0秒到30秒，灯的状态是关的，30-60秒灯的状态为开，60秒后状态为关。

　　在实际工作中我基本上没有试用过时间图。

　　下面通过这个表格来总结一下我在需求分析工作中应用各种UML图的情况：

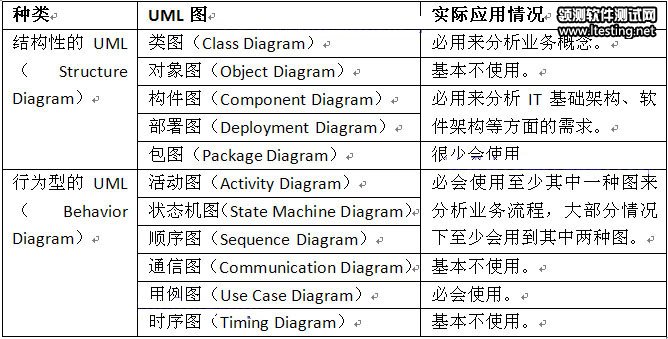

　　表 1.1 各种UML图实际应用情况

　　上表是根据我的工作经验总结的，相信会适用于很多情况。但每个人的工作经历、情况、环境等不太一样，上表仅作参考。

　　1.4 如何学好UML?

　　UML的认识误区

　　误区一：认为UML主要用于软件设计。

　　前面的文章你可以看到，UML除了用于软件设计，还能用于需求分析，而本书就是专门来说明如何在需求分析工作中活用UML的。

　　误区二：客户无法理解UML，在需求分析中应用UML实际意义不大。

　　我还不熟悉UML时，确实也有这样的怀疑，而实际工作中发现UML恰恰成为与客户沟通的良好桥梁!UML其实不难读懂，只要稍加解释客户马上就能读懂。我在所有的项目需求分析工作中，都直接使用UML图与客户沟通，并且给客户签署的需求规格说明书中含有大量的UML图。

　　UML能直观、形象、严谨地描述出业务概念、业务流程、客户的期望和需求，只要稍加引导客户，客户将会很容易读懂UML，甚至会主动使用UML与项目组交流。我曾经遇到过客户向我们索要画UML图的工具，客户见识过UML的威力后，也想在自己实际工作中使用。

　　误区三：认为UML语法繁杂，难以学习和应用。

　　某些UML资料和书籍可能将UML说得过于复杂了，官方的UML标准资料也确实是枯燥难懂、人见人晕。我刚开始学习UML时，也看过一些UML书籍，觉得UML的语法太多、太复杂、太容易混淆了!

　　在实际工作中，其实经常需要用到的UML语法并不多，而且很容易掌握。当我们在需求分析方面应用UML时，需要掌握的语法更少(在软件设计方面应用UML时需要掌握稍多一点的语法)。“二八原则”在这里完全适用，我们经常用到的UML语法，其实只占全部语法的20%，而本书将会重点介绍实用性强的UML语法。

　　误区四：UML用途不大。

　　很多人推崇UML，但也有不少人士不太认可UML。不认可的原因主要是因为一些人士学习UML后，发现在实际工作中发挥的作用并不是很大，有时候不用UML效果更好。

　　我不敢说UML能帮助我们解决所有问题，至少从我的多年使用经验上来说，UML对于提升我的需求分析能力帮助还是很大的。有人之所以感觉UML不太好用，我觉得原因还是只掌握了UML的形而没有领会UML的神。UML的常用语法可能几天就能学会了，而要真正做到“thinking in UML”却没有这么容易，需要长期的锻炼。

　　我的学习经历

　　我读大学时没有听说过UML，出来工作两三年后才开始接触UML，当时的感觉就好像找到了新大陆，很想好好发掘一番!而我当时的运气还是相当不错的，我的上司是UML达人，他带领我参加了项目的需求分析工作。我很快就见识了UML威力，在他的言传身教之下，迅速掌握了UML。

　　在那个项目以后，我便独立担当了多个项目管理及需求分析工作，没有一个项目不应用UML，而且我毫不保留地传授UML知识给项目组的其他成员。多年的工作进一步磨练了自己，对UML在实际工作中的应用有了更深刻的认识，形成自己的一套方法。

　　我的UML知识绝大部分来自于工作实践，期间虽然也看过一些书籍，但对我的帮助很少。当然我最大的得益还是来自我的UML启蒙老师，他在实际工作中教会了我UML，帮助我踏上自我成长的道路。

　　我的UML学习最大体会就是：实践太重要了!如果有名师指导则会让你事半功倍!希望本书能成为你在实际工作中学习和应用UML的好帮手!

　　UML学习难点

　　学UML之难，不在于学习语法，关键是要改变思维习惯。UML是一种新的工具，但同时也是代表了一种新的先进的思考方法，如果不能掌握这样的方法，只能学到了UML的形，而没有掌握其神髓。
