UML学习入门就这一篇文章(2)

　　对象图(Object Diagram)

　　一般情况下只有在软件开发中才会使用到对象图，下面的内容以开发的角度来说明对象图，如果你没有开发经验，阅读起来可能有一点难度。

　　图1.2中的Person类，用代码实例化如下：

　　Person person = new Person();

　　……

　　类(Class)实例化后就是对象(Object)，对象person是类Person的实例，上述代码可以用对象图表示如下：

　　图 1.3 Person类的对象图

　　对象图和类图的样子很相似，对象是类的实例化，“person : Person”表示对象person是类Person的实例。对象图往往只在需要描述复杂算法时才会使用，画出来的对象图往往不会只有一个对象，该图只画了一个对象，其目的是尽量简化以便读者的理解什么是对象图。

　　在需求分析工作中基本上不需要使用对象图，从严谨的角度来看某些情况下应该使用对象图，但我往往还是会用类图来处理，这样更加简便而且容易理解。我们将在类图一章再次讲解对象图。

　　构件图(Component Diagram)

　　构件图也叫组件图，两个名字均符合UML中文术语标准。

　　一辆汽车由轮子、发动机等物理部件组成，一个软件往往也是由很多“物理部件”(如：控件、重用构件等)组成的，构件图就是用来描述软件内部物理组成的一种图。下图是某权限构件设计图：

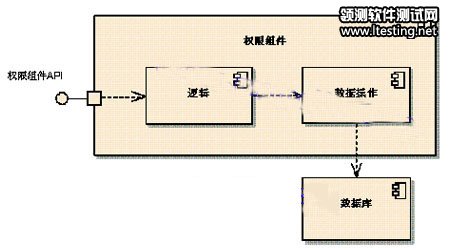

　　图 1.4 某权限构件设计图

　　图1.4右上方有这样标志 的矩形表示一个构件，构件可以再包含构件。

　　软件需求分析工作中，需要用到构件图的情况不是很多，以下情况除外：

　　1. 待开发的系统需要与第三方的系统、原有系统、某些老系统等交互，这时可用构件图描述交互要求。

　　2. 客户对软件设计有某些特殊要求，这时可用构件图来描述要求。

　　构件图有时不会单独使用，还会和部署图一起结合使用。

　　部署图(Deployment Diagram)

　　部署图是用来描述系统如何部署、本系统与其他系统是怎样的关系的一种图，如下图：

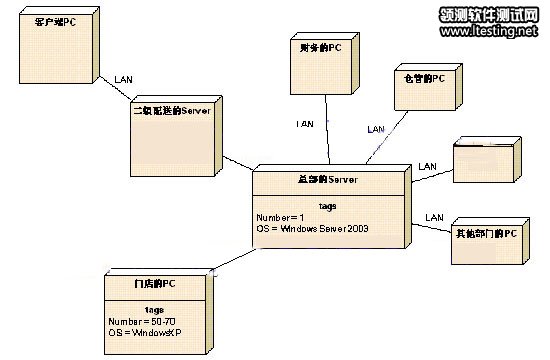

　　图 1.5 某24小时便利店的管理系统部署图

　　图中一个个立体的矩形是部署图的“节点”，一个节点表示一个物理的设备，节点之间的线条表示节点间的物理连接关系。

　　大部分客户都会具备一定的IT基础环境(如具备局域网、一些服务器、某些软件平台等)，软件系统需要基于当前的IT基础环境来规划，这时我们可以使用部署图来做这个规划。

　　分析系统的需求，不能忽略系统架构、部署、IT架构等方面的要求，我们要基于客户当前的IT基础环境，做一个最符合客户利益的规划。

　　要活用构件图、部署图来分析需求，需要具备一定的IT基础架构知识和软件设计知识，如果你还不具备相关知识，那么可以考虑抓紧补充相关知识。不过需求分析工作更多的还是分析业务，提炼功能性需求，这部分工作能做好是相当不容易的事情。对于技术方面的非功能性需求分析，可交由有技术背景的专业人士负责。

　　包图(Package Diagram)

　　Package有“打包”的意思，包图的主要用途是“打包”类图。用类图描述业务概念时，很多时候会因为业务类太多，而导致类图非常庞大，不利于阅读，这时可以将某些类放入“包”中，通过包图来组织业务概念图。

　　下图是包图的一个示例：

　　图 1.6 包图

　　图中好像文件夹样子的就是一个“包”，包之间的线条表示包之间的关系。

　　1.3 行为型的UML(Behavior Diagram)

　　活动图、状态机图、顺序图处于三种不同的角度来描述流程，是分析业务流程的三种不同利器，下面将会逐一说明。

　　活动图(Activity Diagram)

　　我们将起床到出门上班这个过程画成活动图，可能是这样的：

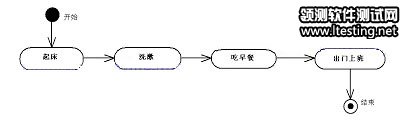

　　图 1.7 起床到出门上班的活动图

　　活动图中的一个圆边框框表示一个“活动”，多个活动之间的带箭头线条表示活动的先后顺序，该图只是表达了一个顺序流程，活动图还可以表达分支结构。如果你以前曾学过流程图的话，你会发现活动图和流程图很相似。活动图可能是三种能表示流程的UML图中最接近我们思维习惯的一种，下面来学习另外两种能表达流程的图。

　　状态机图(State Machine Diagram)

　　状态机图又叫状态图，但状态图这个译名并没有译出Machine的意思。

　　状态机图从某个物品的状态是如何变化的角度来展示流程，下图某请假条审批流程：

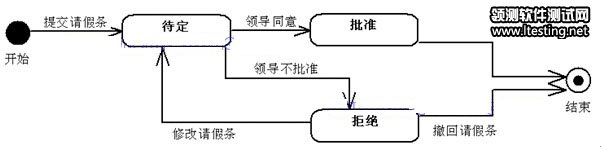

　　图 1.8 请假处理流程

　　整个请假审批流程是围绕“请假条”这个物体进行的，随着不同的审批阶段，请假条具备不同的状态。我们分析业务流程时会发现很多流程其实是围绕某个物品进行的，这时可考虑使用状态机图。

　　顺序图(Sequence Diagram)

　　你去餐厅吃饭，向服务员点餐到服务员送菜上来，这个过程用顺序图可表示如下：

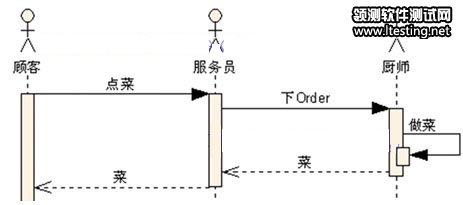

　　图 1.9 点菜的顺序图

　　该图有三个“小人”，每个“小人”下面的文字说明(如：顾客)表示其代表的角色。角色与角色之间有一些线条链接，表示角色之间是如何交互的。该图表示的意思是：顾客向服务员点菜后，服务员将点菜信息传递给厨师，然后厨师做菜，最后再由服务员送菜给你。
