UML的组成与UML建模一般流程

　　一、UML的组成

　　UML由4部分构成：视图、图、模型元素、通用机制。

　　其中视图是由一个或者多个图组成的对系统摸个角度的抽象。

　　图则包括用例图、类图、对象图、顺序图、协作图、状态图、活动图、组件图、配置图。

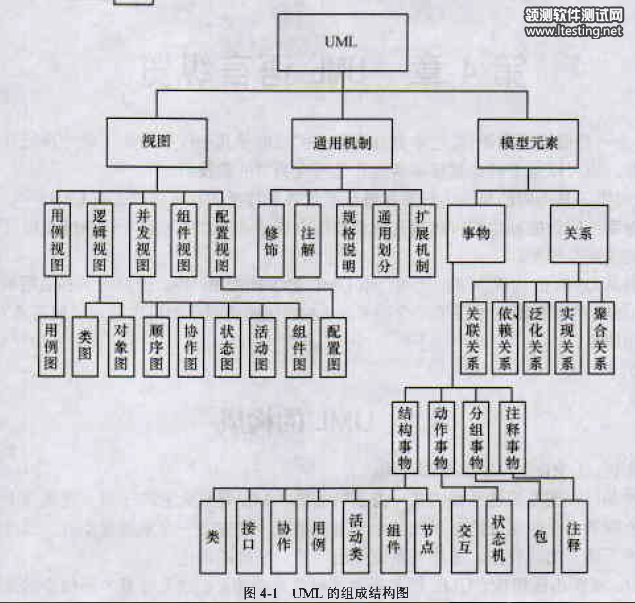

　　整体结构如下图：

　　二、UML建模一般流程

　　利用UML构建系统时，在系统开发的不同阶段有不同的模型，并且这些模型的目的是不同的。

　　1、 在分析阶段，模型的目的是捕获系统的需求，建立“现实世界”的类和协作的模型。

　　2、 在设计阶段，模型的目的是在考虑实际环境下，将分析阶段的模型扩展为可行的技术方案。

　　3、 在实现阶段，模型的目的是依据设计阶段的模型来写实际运行的代码。

　　4、 在部署阶段，模型描述系统如何在物理结构中部署。

　　尽管各个阶段的模型不同，但他们通常都是通过对早期模型的内容进行扩展而建立的。

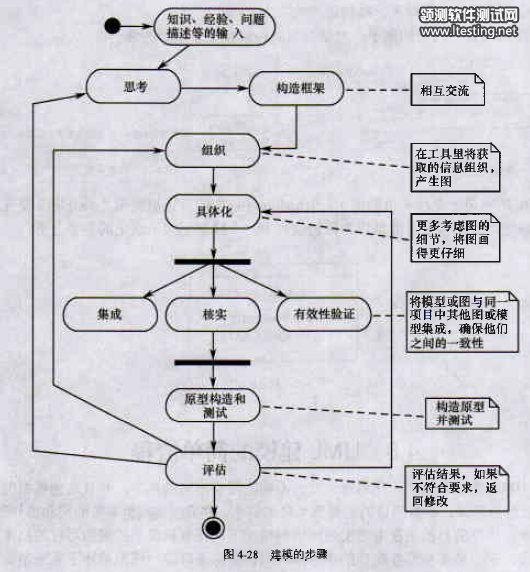

　　下图用UML中的活动图来模拟建模的一般步骤：
