一个UML部署图(对象管理组织2001)描述了一个运行时的硬件结点，以及在这些结点上运行的软件组件的静态视图。部署图显示了系统的硬件，安装在硬件上的软件，以及用于连接异构的机器之间的中间件。创建一个部署模型的目的包括∶ 探究系统投产的相关问题。探究你的系统和生产环境中的其它系统的依赖关系，这些系统可能是已经存在，或是将要引入的。描述一个商业应用主要的部署结构。设计一个嵌入系统的硬件和软件结构。描述一个组织的硬件/网络基础结构。

　　一、通用准则

　　1.在特定的项目图上注明软件组件

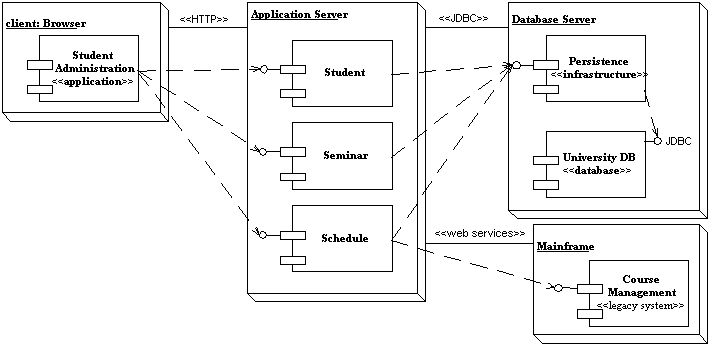

　　图1是一个大学管理系统的UML部署图描述. 该图描述了那些包含单一应用程序的主要软件组件是怎样配置到生产环境中的，这使得项目团队能够确定他们的部署策略。

　　图1.一个特定项目的UML部署图

　　2.集中在企业级图上的结点和通信关联

　　??UML部署图经常被认为是一个网络图或技术架构图，图2是该风格的一个例子，它描述了一个简单组织的技术基础结构。 注意图2是一个非常简单的例子，像这样的图，许多组织将会有几十甚至几百个结点。

　　??虽然在图的有限范围内注明组件的部署情况是可以顶用的，例如图1，但图很快地就变得笨重起来。 图2则关注于企业的那些高阶部署，因此配置在硬件结点之上的软件组件的精细的、细节的东西就不需要显示出来，你可以在你的CASE工具中处理这些信息，但这并不意味着你需要在图上显示它们。

　　图2.一个组织的UML部署图
