　　通过顺序框图可以清晰看出系统用户、预订子系统的用户接口、广告客户、广告和合同模块之间时间为顺序的消息交换，这对于把握系统的控制流、顺序行为和交互行为是非常有益的。建立在分布网络环境下的广告管理系统的事件流和控制流是非常复杂的，需要从层顶到底层进行一步步分解，用多幅能反映动态结构的图来分析与说明。图四图五分别反映了财务业务对代理客户的协作框图和划版业务的顺序框图。

　　通过框图，设计和开发人员可以确定需要开发的类，类之间的关系和每个类操作和责任。顺序框图按照时间排序，用于通过情境检查逻辑流程。协作框图用于了解改变后的影响，可以很容易看出对象之间的通信，如果要改变对象，就可以方便地看到受影响的对象。图六是分析阶段产生的系统类图。

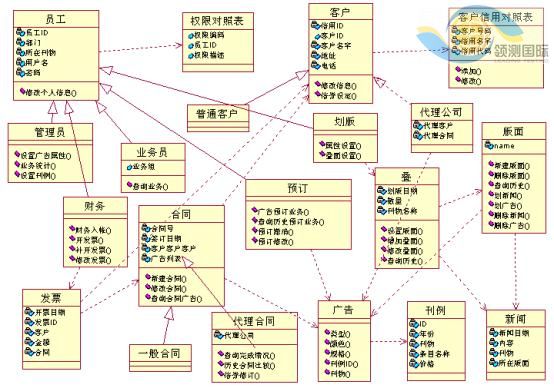

　　分析阶段产生系统类图(图六)

　　2.3 广告管理系统的实现、测试和系统配置

　　最后，在系统编码前，需要考虑系统的实际部署情况，可以利用Rose的部署视图。系统采用三层逻辑结构：界面与业务逻辑分开，业务逻辑又与数据库访问逻辑分开。同时，部署视图还需要处理一些其他问题，如系统容错、网络带宽、故障恢复和响应时间。

　　经过系统分析和设计后，就可以根据设计模型在具体的环境中实现系统，生成系统的源代码、可执行程序和相应的软件文档，建立一个可执行系统;进而需要对系统进行测试和排错，保证系统符合预定的要求，获得一个无错的系统实现。测试结果将确认所完成的系统可以真正使用;最后完成系统配置，起任务是在真实的运行环境中配置、调试系统，解决系统正式使用前可能存在的任何问题。

　　四 结束语

　　广告管理系统的发展方兴未艾，目前正处于传统手工、半手工管理向数字化过渡的阶段，转变过程中需要应用和集成最新的信息技术，以达到对网络信息资源最有效的利用和共享。传统的系统分析设计方法难以保证效率和质量，将 UML应用于广告管理系统的建设，可以加速开发进程，提高代码质量，支持动态的业务需求。从实际效果来看，UML可以保证软件开发的稳定性、鲁棒性，在实际应用中取得良好的效果。
