用UML建模开发嵌入式软件[4]   UML模型

关键字:UML建模 嵌入式软件

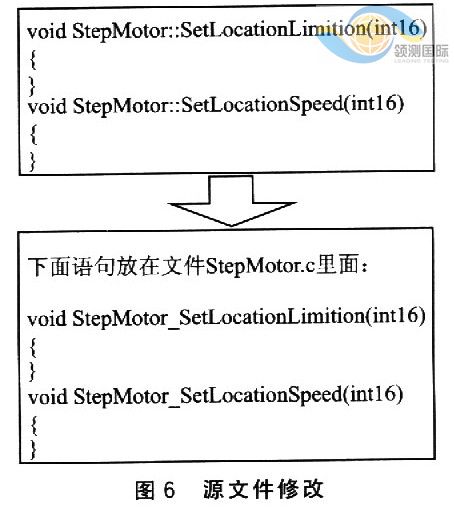

  要用C编码,需要把C++代码稍作修改变成C代码。由于没有动态创建实体,所有的对象都是静态的。这使得修改工作极其简单——把“::”改成“_”即可。修改后的“_”前面的部分可以看成是对象名,后面的部分看成是成员函数名,源文件的修改如图6所示。



  头文件也需要做相应的修改,对变量的定义需要放到源文件里面,如图7所示。

  代码修改完成后,剩下的就是C语言的编码过程了。编码时,当调用对象成员时,“.”操作符用“_”代替,则刚好对应上修改后的变量和函数。

  2 进一步优化程序的方法

  为了进一步提高程序的速度,还应对程序进行专门的优化,例如中断处理程序里面一两条指令引起的差异就非常明显。下面介绍几种优化办法。

  ①把成员函数定义成宏函数。由于面向对象数据隐藏的特点,对数据的操作需要以函数的形式提供,使得数据的操作效率变低。C++编程时,类的成员函数不能修改成宏,改为C函数后,就可以修改了;但这种优化最好在调试结束后进行,因为宏函数不方便错误定位。修改方法如图8所示。
