关键字:UML建模 嵌入式软件

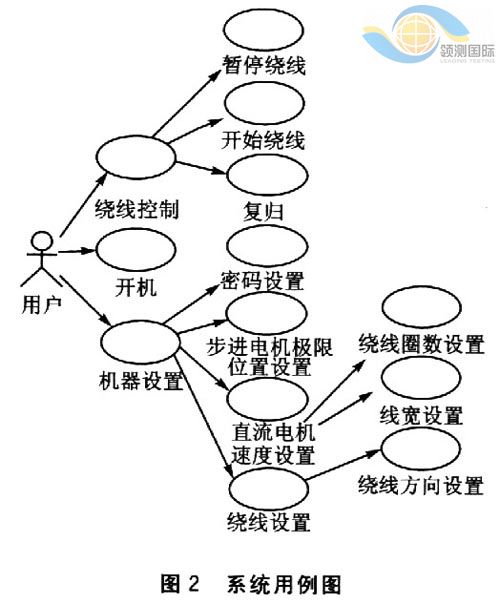

系统的参与者只有用户1个,通过对系统需求的分析,可以识别3个主要用例:开机、机器设置和绕线控制。通过对用例的进一步分解,得出系统的用例图,如图2所示。
1.2 设计过程
完成需求分析之后,进入设计阶段。这个阶段中,以需求分析结果为基础,找出系统所需要的类和对象以及其相互关系。针对嵌入式系统的特点,面向对象的一些高级特性不能使用,动态创建对象、派生和多态这样的特性会大大降低系统速度并增大代码空间和数据空间,对瑞萨H8/3062,这款单片机只有128KB的ROM和4KB的RAM,节省每一个字节都显得非常重要。

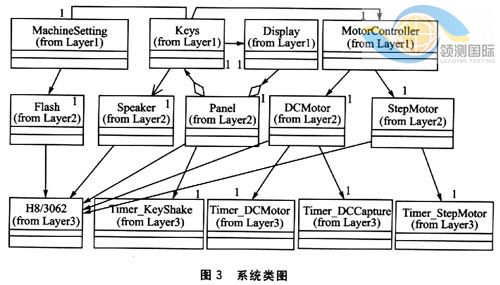

通过对用例和系统结构分析,识别出来的类和关系如图3所示。
