UML2.0合成结构图简单说明与范例 UML模型

关键字:UML2.0 结构图 范例

  什么是组件(Component)



  将某一个元素,视为 “整体(whole)” 时,观察该元素的外显行为与内在特征。

  组件 = 接口 + 实现接口的类别(不一定是只有一个)。



  组件的观点



  外部观点(黑箱式) – 凸显该组件所提供(provide)与所需求(required)的界面(interface)。

  内部观点(白箱式) – 组件内部结构(internal structure) “组成元素” 的关系。



  组件与合成结构(Composite Structure)图



  将焦点关注在某一个组件(Component)

  组件外显的接口(interface)。

  组件内部组件(part)的连结关系。

  接口系由内部的那个组件所委托(delegate)实做的。

  UML 2.0 新增最有价值的新视图;也可以视为是早期 UML 类别图中对“黑色菱形”的合成关系的一种扩充、延伸、升级。



  组件的内部结构描述



  内部相互连结(interconnected)组件(part)的结构(Structure)。

  系统执行期间(run-time)内部相互连结的个体(instances)结构。

  例,一艘小型动力艇,内部系由一具引擎及一至四个推进器组成并履行小艇推进的功能。

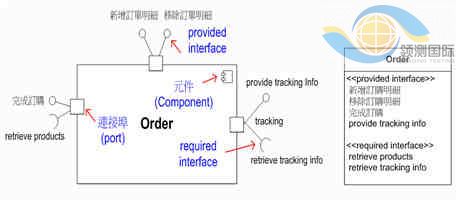

  范例—利用两种不同的呈现方式展示 Order 组件与其接口





  组件的 “提供” 与 “需求” 接口
