用C#+XMI技术进行UML模型捕获

下一页 1 2 3

　　
　　有许多不同的方法可用于捕获XML模型数据并且把它放到一个数据存储中，正如你所期望的，包括使用XSLT技术。但是我想使用一种不同的方法-使用C#语言。

XSLT是一个用于改变XML文件的好选择，但是对于更广阔的不仅仅是转变数据的应用软件来说，C#或者另外的象Java这样的高级语言提供了更大的灵活性。

　　在本文中，我将展示如何通过使用XMI和C#来剖析一个UML发布图。首先，我展示一个该方法的简单的发布图，所在环境为一个虚构的汽车出租公司并使用C#来捕获一些数据。这种数据可以被容易地加到一个数据库(它已经是ADO调用的相当容易的一部分)上去或者作为更大些的一个基于资产的管理系统的一部分。在每一个示例中，我将逐渐增加原始图和能够获取的信息的复杂性。

　　一、 示例1-查找方法的名字

　　我要做的第一件事情是捕获来自于汽车出租公司的所有方法的名字。共有五个方法,它们是以UML发布图形描述的(见图1)。在上一篇文章中，我展示了如何用一个XML文档来描述一个发布图。为此，首先要创建该图，然后把它输出到一个XMI文件(企业架构)或解压(MagicDraw)。(在这篇文章中,我再次使用了SparxSystems.com提供的企业架构。)

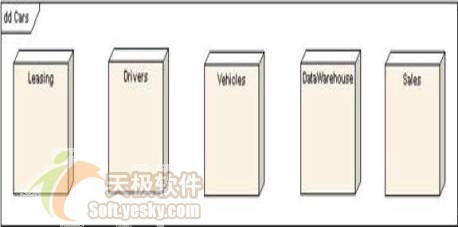

图1.五个方法：图中结点描述了汽车出租公司的方法。每一个结点为一个方法名字。

　　我将首先开发一简单main程序-它提示用户输入描述一个有效的XMI文档的XML文档的名字。一旦输入文件名字，它就被传递到一个分析XMI文档的对象并打印输出方法名字。

clearcase/" target="_blank" >cccccc width="90%" align=center bgColor=#e3e3e3 border=1>

using System; using System.Text; namespace XMI_1{ public class ConsoleUtils{ 　public static string ReadString(string msg) { 　　Console.Write(msg); return System.Console.ReadLine(); 　} 　public static void WriteString(string msg) 　{ System.Console.WriteLine(msg); } 　public static void Main(string[] args) { 　　string name = ReadString("Please enter the XMI filename : "); 　　NodeParse np = new NodeParse(name); 　　System.Console.ReadLine(); 　} } }

　　下一步是分析XMI文档。为此，我必须创建一个XMLTextReader的实例并循环操作直到没有结点为止。XMLNodeType.Element检查每一个XML元素并且在元素是一个结点的情况下把它打印输出到控制台。该元素名字资格为"UML:Node"，然而通过使用_readXMI.LocalName只有元素名字的"Node"被读取。详细代码参见列表1。

　　二、 示例2-增加模板

　　第二个示例重构了第一个示例来捕获方法的名字和"pc server"模板-这是一个用来决定每个结点是一个方法的UML方法。图3显示增加了模板后的方法的发布图。

　　第一步是修改前面的代码以识别新的模板来操纵AddNode()方法。

图3.增加了模板之后：每个模板描述了结点的类型-不管它是一个PC服务器，PC客户端或者是另外一些描述该结点的目标。

private void AddNode(XmlTextReader p_readXMI) { 　string nodeID; 　string nodeName; 　string stereotypeName; 　nodeID = p_readXMI.GetAttribute("name"); 　nodeName = p_readXMI.GetAttribute("xmi.id"); 　Console.Write(nodeID); 　Console.Write(" -＞ "); 　Console.WriteLine(nodeName); 　while (p_readXMI.Read() && (p_readXMI.NodeType == XmlNodeType.Element || p_readXMI.NodeType== XmlNodeType.Whitespace)) 　{ 　　switch (p_readXMI.LocalName) 　　{ 　　　case "ModelElement.stereotype": 　　　　while (p_readXMI.Read() && (p_readXMI.NodeType == XmlNodeType.Element || p_readXMI.NodeType == XmlNodeType.Whitespace)) 　　　　{ 　　　　　if (p_readXMI.LocalName == "Stereotype") 　　　　　{ 　　　　　　stereotypeName = p_readXMI.GetAttribute("name"); 　　　　　　Console.WriteLine("Stereotype = " + stereotypeName); 　　　　　} 　　　　} 　　　break; 　　} 　} }

　　特别要注意的是一个idiom（对某个语言特有的一个低级别的模式）-我用来查找在另外一些元素内部的XML元素。我在p_readXMI.Read循环中增加了代码来检查元素或者空格(在XML文档中，这是些空格字符)。只有每个元素结点在XML文档中适当的层次上处理时，这个idiom才工作。

　　用这种方式对元素进行封装，结果不很理想。例如，在下面的UML中使用idiom代码将产生所不希望的结果：

＜UML:Node name="Leasing"＞ ＜UML:TagName name="Test"＞ ＜/UML:Node name="SmallLeasing"＞ ＜/UML:TagName＞ ＜/UML:Node＞

图4.示例2的输出结果：在示例1中的结点名字/id之后，列出每个模板。

　　第一个元素被作为一个结点处理，第二个元素被忽略并在初始循环中退出，而第三个元素被作为在同一级上的第一个正常结点处理。为了修正这个问题，你可以使用XMLNodetype.Endelement来检查元素的结束标签。在本文中，这不是个问题而保存额外的代码要求检查结尾元素。
XMI中的模板被封装在结点元素中。该示例中的代码检查名字为"ModelElement.Stereotype"的元素并且使用刚才讨论的相同的idiom来处理一个"模板"类型的封装元素，然后把它打印输出到屏幕上(见图4)。(列表3列出了示例2的完全的源码。)
