技术文档：某公

　　
　　1．　概述
　　
　　1.1　　本技术规范书未规定的其它技术要求应不劣于ITU-T、IEC建议和中国国家标准、通信行业标准的要求。
　　

　　1.2　　本技术规范书未标明日期的ITU-T、IEC建议和中国国家标准、通信行业标准均使用最新版本（截至到本技术规范书发出日）。
　　
　　1.3　　供货方必须对本技术规范书的每一条款作出明确答复，即逐条逐项回答“满足”或“不满足”，并给出所供产品的详细技术数据。诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。
　　
　　1.4　　供货方至少应提供包括以下内容的技术文件：
　　
　　（1）光纤、光缆制造厂家的名称和地点。
　　
　　（2）光纤、光缆的技术标准和制造方法及质量保证措施。
　　
　　（3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。
　　
　　（4）光缆所用主要原材料的技术标准（包括加强构件、松套管、护层、铝带、钢带和填充材料）。
　　
　　（5）所用光纤的典型折射率分布曲线图和折射率标称值。
　　
　　（6）光纤筛选试验时，每公里光纤拉断次数以及与光纤寿命有关的M值（韦伯尔曲线的斜率）、N值（疲劳系数）。
　　
　　（7）光纤光缆使用寿命应≧25年，供货方应说明保证光缆寿命的有关技术措施以及光纤预期寿命的计算公式。
　　
　　（8）光缆内的光纤线序和光缆端别的识别标记。
　　
　　（9）供货方需要说明的其它事宜。
　　
　　1.5　　光缆使用经验
　　
　　为本工程提供的光缆类型必须是经过工程实际使用并通过竣工验收、同时必须是为两个以上电信运营商提供一年以上满意服务的光缆类型。
　　

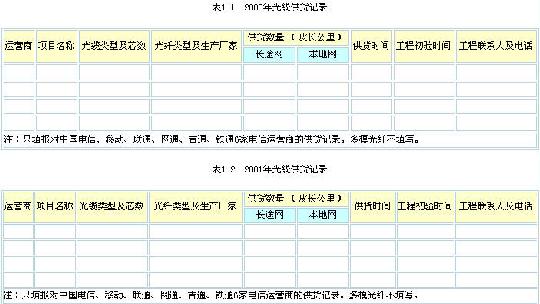

　　供货方应严格认真地如实填写下面2个表格，邀请方保留核实的权力。
　　　
　　1.6　　本文件的解释权属于邀请方。
　　
　　2．　主要技术要求和指标 长飞光缆,亨通光缆,永鼎光缆,锋火光缆,长飞光纤
　　
　　2.1　光缆中的G.652光纤
　　
　　2.1.1 使用ITU-T G.652建议的单模光纤。如果供货方可提供不同光纤制造商的多种光纤，须针对各种光纤分别应答2.1项中各条款。
　　
　　2.1.2 同一工程项目中的光缆及光缆中的所有光纤应为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。每盘光缆不应有光纤接头。
　　
　　2.1.3模场直径（1310nm波长，PETERMANⅡ定义）
　　
　　标称值：8.8~9.5μm之间取定一个值
　　
　　偏差：不超过±0.5μm
　　
　　供货方应提供其所用光纤在1550nm波长的模场直径及测试方法。
　　
　　2.1.4包层直径
　　
　　标称值：125.0μm
　　
　　偏差：不超过±1μm
　　
　　2.1.5 1310nm波长的同心度偏差：不大于0.8μm
　　
　　2.1.6 包层不圆度：小于2.0％
　　
　　2.1.7 光纤翘曲度：曲率半径≧4.0m
　　
　　2.1.8 光缆截止波长
　　
　　截止波长应满足下述λclearcase/" target="_blank" >cc的要求:
　　
　　λCC（在20米光缆＋2米光纤上测试）：≤1260nm
　　
　　2.1.9 光纤衰减系数
　　
　　（1）在1310nm波长上的最大衰减系数为：0.36dB/km
　　
　　在1285~1330nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.03dB/km。
　　
　　在1550nm波长上的最大衰减值为：0.22dB/km
　　
　　在1480~1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。
　　
　　供货方应提供在1625nm波长上的最大衰减系数.
　　
　　（2）光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR检测任意一根光纤时，在1310nm和1550nm处500m光纤的衰减值应不大于(amean+0.10dB)/2，amean是光纤的平均衰减系数。
　　
　　（3）供货方应提供1200~1600nm波长范围内的典型衰减光谱特性曲线图。
　　
　　（4）供货方应提供1310nm和1550nm波长上的光纤衰减的直方图及样本数。
　　
　　2.1.10 光纤在1550nm、1625nm波长上的弯曲衰减特性
　　
　　以37.5mm的弯曲半径松绕100圈后，衰减增加值应小于0.50dB。
　　
　　2.1.11 色散
　　
　　（1）零色散波长范围为1300~1324nm。
　　
　　（2）最大零色散点斜率不大于0.093ps/（nm2·km）。
　　
　　（3）1288~1339nm范围内色散系数不大于3.5ps/nm·km。
　　
　　（4）1271~1360nm范围内色散系数不大于5.3ps/nm·km。
　　
　　（5）1550nm波长的色散系数不大于18ps/nm·km。
　　
　　（6）1480~1580nm范围内色散系数不大于20ps/nm·km。
　　
　　（7）供货方应提供1300~1324nm波长范围内的光纤零色散波长分布特性直方图及样本数。
　　
　　2.1.12 偏振模色散
　　
　　在1550nm波长光缆单盘偏振模色散系数：≤0.20ps/√km；光缆链路（≥20盘光缆）偏振模色散系数：≤0.15ps/√km。
　　
　　供货方所提供的光缆必须全部经过PMD检测，并提供其测试数据。
　　
　　2.1.13　拉力筛选试验
　　
　　成缆前的一次涂覆光纤必须全部经过拉力筛选试验，试验拉力不小于8.2N（约为0.69GPa、100kPsi，光纤应变约为1.0％），加力时间约1秒。
　　
　　2.1.14 光纤着色应优先采用UV处理法。其颜色应不迁染、不褪色（用丙酮或酒精擦拭也应如此）。在光纤光缆使用寿命内，光纤不褪色、涂覆层不粉化。
　　
　　2.1.15　光纤接头损耗
　　
　　所供光缆中的任意两根光纤在工厂条件下1310nm和1550nm波长的熔接损耗应满足：
　　
　　平均值≤0.05dB
　　
　　最大值（2σ）≤0.10dB。
　　
　　2.1.16　测试方法：
　　
　　2.1.3~2.1.13按照ITU-TG.650建议规定的方法测试。
　　
　　2.2 光缆中的G.655光纤
　　
　　2.2.1　使用ITU-T G.655建议的非零色散位移单模光纤。如果供货方可提供不同光纤制造商的多种光纤，须针对各种光纤分别应答2.2项中各条款。
　　
　　2.2.2 同一工程项目中的所有光缆及光缆中的所有光纤应为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。每盘光缆不应有光纤接头。
　　
　　2.2.3　 模场直径（1550nm波长，PETERMANⅡ定义）
　　
　　标称值：8.0~11.0μm之间取定一个值
　　
　　偏差：不超过±0.6μm
　　
　　供货方应提供其所用光纤在1550nm波长的光有效面积及其测试方法。
　　
　　2.2.4 包层直径
　　
　　标称值：125μm
　　
　　偏差：不超过±1.0μm
　　
　　2.2.5　芯同心度误差：≤0.8μm
　　
　　2.2.6 包层不圆度：≤1％
　　
　　2.2.7　光纤翘曲度：曲率半径≧4.0m
　　
　　2.2.8 光缆截止波长
　　
　　截止波长应满足下述λCC的要求:
　　
　　λCC（在20米光缆＋2米光纤上测试）：<1480nm
　　
　　2.2.9　 光纤衰减系数
　　
　　（1）在1550nm波长上的最大衰减系数为：0.22dB/km
　　
　　在1525~1565nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。
　　
　　供货方应提供其所用光纤在1310nm、1565、1595、1625nm波长上的最大衰减值。
　　
　　（２）光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR检测任意一根光纤时，在1550nm处500m光纤的衰减值应不大于(amean+0.10dB)/2，amean是光纤的平均衰减系数。
　　
　　用OTDR测试任意一盘光缆光纤衰减系数时，两端衰减系数差值≤0.05dB/km。
　　
　　（3）供货方应提供1200~1700nm波长范围内的典型衰减光谱特性曲线图。
　　
　　（4）供货方应提供1550nm和1310nm波长上的光纤衰减的直方图及样本数。
　　
　　（5）供货方应提供在水峰(OHˉ吸收峰)处（1385±3nm）衰减最大值及水峰处衰减测试直方图及样本数。
　　
　　2.2.10 光纤在1550nm、1625nm波长上的弯曲衰减特性
　　
　　以37.5mm的弯曲半径松绕100圈后，在1550nm衰减增加值应小于0.10dB，在1625nm衰减增加值应小于0.50dB。
　　
　　2.2.11　色散
　　
　　（1）最大零色散点斜率：<0.10ps/（nm2·km）。
　　
　　（2）非零色散波长区1530~1565nm范围内任何波长处的色散系数都应满足：
　　
　　1.0≤D≤6.0ps/nm·km。
　　
　　（3）供货方至少应提供1530、1550、1565、1625nm波长处的光纤色散分布特性直方图及样本数。
　　
　　（4）供货方应提供零色散点斜率分布特性直方图及样本数，并给出零色散点波长、1530-1565nm范围色散斜率、1565-1625nm范围色散斜率及其分布特性直方图及样本数。
　　
　　2.2.12 偏振模色散
　　
　　在1550nm波长光缆单盘偏振模色散系数：≤0.125ps/√km；光缆链路（≥20盘光缆）偏振模色散系数：≤0.10ps/√km。
　　
　　供货方所生产的光缆必须全部经过PMD检测，并提供其测试数据。
　　
　　2.2.13 拉力筛选试验
　　
　　成缆前的一次涂覆光纤必须全部经过拉力筛选试验，试验拉力不小于8.2N（约为0.69GPa、100kPsI，光纤应变约为1.0％），加力时间约1秒。
　　
　　2.2.14 光纤着色应优先采用UＶ处理法。其颜色应不迁染、不褪色（用丙酮或酒精擦拭也应如此）。在光纤光缆使用寿命内，光纤不褪色、涂覆层不粉化。
　　
　　2.2.15　　　　光纤接头损耗
　　
　　所供光缆中的任意两根光纤在工厂条件下1550nm波长的熔接损耗应满足：
　　
　　平均值≤0.05dB，最大值（2σ）
