网络最基础的是不起眼的“线”(组图)

　　
　　在网络中，网线可能再普通不过了。网线看似非常普通，价格也非常低廉，所以在组网的时候，很多用户、承包商多将注意力放在设备上，忽略了布线系统。

但“一蚁之穴，能溃百里长堤；一指之疖，能毁七尺之躯”，网线普通归普通，可我们在网上的一切活动工作都依靠这条细细的网线传输和交换着重要的数据，它对整个网络性能还是起着非常重要的作用，网线选择不好、接口制作不恰当都会严惩影响网络性能的优化。根据统计，不起眼的“网线”在实际网络中导致超过70%的故障，网线不行就会引起一些“莫名其妙”的问题：网络时断时通；距离近时通距离稍长就不通（都没超过100M）；10M时正常100M就不正常；工作站数量不多，任务也不太忙且用的还是五类线，可网络速度就是出奇的慢等等。
　　
　　在组网过程中，计算机及网络设备之间需要网线来进行信息与数据的连接与传递。很多人都将网络中计算机比作货站，将交换机比做立交桥，将数据信息是汽车，那么，网线就是不可缺少的公路。大家可以想像一下，即使拥有高级跑车和现代化的立交桥，如果路况差得一塌糊涂，那么，整体速度也快不到哪儿去。“道路”一旦铺就，若欲推掉重来，其困难程度可想而知。由此可见，网线在网络建设中非常重要。现在的网络中常用的有线传输介质主要为双绞线、同轴电缆以及光导纤维。其实我们说的网线一般有两种：一种是同轴电缆（基本已经淘汰），另一种是双绞线。而双绞线技术成熟、性能稳定、成本低，因此在通信领域中得到广泛应用，下面我们就来了解一下这些网络中最基础的不起眼的“线”。
　　
　　（一）网线的分类
　　
　　双绞线按电气性能划分的话，通常分为：三类、四类、五类、超五类、六类、七类双绞线等类型，原则上数字越大，版本越新、技术越先进、带宽也越宽，当然价格也越贵了。我们在为局域网选购线材时一般来说是选购五类或超五类网线，因为三、四类双绞线一般是使用在10M/bps的以太网中，而五类双绞线能满足现在日趋流行的100M/bps的以太网，超五类双绞线主要用于将来的千兆网上，但现在也普通应用于局域网中，因为价格方面比五类线贵不了多少，现在已有六类线了，一般用于ATM网络中，公司局域网中暂时还不推荐采用。目前三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线，特别是目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。而双绞线又可分为：屏蔽双绞线和非屏蔽双绞线，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网，网线由一定距离长的双绞线与RJ45头组成。
　　　

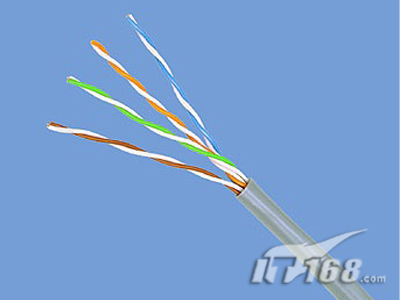

　　超五类双绞线
　　
　　屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些。可能有读者会问那为什么不采用屏蔽的五类双绞线呢？这是因为屏蔽双绞线要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。但是在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。
　　
　　（二）网线的真假辨认
　　
　　笔者发现现在市场上假的双绞线果然比真还要多，而且假线上同样有和真线一样的标记。除了假线外，市面上有很多用三类线冒充五类线、超五类线的情况。由于双绞线一旦铺设完成便很难再行更换，因此，必须严格把握线缆质量，应该选择知名厂商的产品，例如安普捷尔达、安普三和、IBMNET、陕通，汉威等等，金浪、TP-LINK等，并要到信誉好的经销商处购买。也正因为选购名牌产品的消费者最多，所以市场上仿冒这些产品的假线也是最多的，例如AMP(安普)的双绞线在市场有较高的知名度，所以现在很多地方将冒牌的双绞线当作AMP的来销售，故此大家在选购的时候就要特别小心了。下面笔者教大家几招：
　　
　　（1）仔细查看线缆的箱体包装是否完好。真品双绞线的包装纸箱，从材料质地到文字印刷都应当相当不错。而且，许多厂家还在产品外包装上贴上了防伪标签。看看双绞线绝缘皮上应当印有诸如产地、执行标准、产品类别、线长之类的字样。
　　
　　（2）看完以后，你然后就拿起网线，观察线类，五类线的标识是“cat5”，超五类线的标识是“cat5e”，六类线的标识是“cat6”。正品在线的塑料包皮上印刷的字符非常清晰、圆滑，基本上没有锯齿状。假货的字迹印刷质量较差，有的字体不清晰，有的呈严重锯齿状。正品5类线所标注的是“cat5”字样，超5类所标注的是“5e”字样，而假货通常所标注的字母全为大写“如CAT5”、“5E”字样。你可以用力擦一下这些字，假货很容易会掉颜色。
　　
　　（3）你在看的同时感受一下摸的手感，真线手感舒服，外皮光滑，假线为节省成本，采用劣质的线材，手感发粘，有一定的停滞感。用力捏一捏网线，手感应当饱满，柔软适中。双手用力拉正规网线时，可以发现外皮都具有伸展性。因为许多正规厂商在制作网线时都考虑到网线在布线时经常需要弯曲，都给外皮留有一定的伸展性，而且尽量做到很柔韧，无论怎样弯曲都很方便，而且不容易折断和打结。一些不法厂商在生产时为了降低成本，在铜中添加了其他的金属元素，做出来的导线比较硬，不易弯曲，使用中容易产生断线。利用这个特点，我们就可以把一段网线对折，如果能立即弹回，基本上可以认为此网线为真品。
　　
　　（4）为了降低信号的干扰，双绞线电缆中的每一线对都以逆时针方向相互绞合（也称扭绕）而成，同一电缆中的不同线对具有不同的绞合度。除线对的两条绝缘铜导线要按要求进行绞合外，电缆中的线对之间也要按逆时针方向进行绞合。如果你发现电缆中所有线对的扭绕密度相同，那多数是假的了，那是非正规厂商为了简化制造工艺才这样做的。在看看线对中两根导线的扭绕密度是否符合技术要求，可以事先拿一段5类或者超5类双绞线去，然后在购买时进行比较就可以了。一般5类UTP中线对的扭绕度要比3类密，超5类则要比5类密，假线通常密度很小。最后，看看线对的扭绕方向是否按逆时针方向进行绞合。
　　
　　（5）看过以后最好还用剪刀去剪掉一小截线外面的塑料包皮，剥开双绞线的外层胶皮后，使露出4对芯线，可以看到里面由颜色不同的四对芯线组成（白橙、橙、白绿、绿、白蓝、蓝、白棕、棕）。这些颜色绝对不是后来用染料染上去的，而是使用相应颜色的塑料制成的，可以用力擦一下看看是否掉颜色。
　　
　　（6）看是否具有阻燃性。为了避免受高温或起火而引起的线缆损坏，双绞线最外面的一层包皮应具有阻燃性。大家可以将双绞线放在高温环境中测试一下，看看在35℃至40℃时，网线外面的胶皮会不会变软，正品网线是不会变软的。或者用打火机直接对着外皮燃烧，网线的外皮会在烧烤之下逐渐熔化变形，但不应当燃烧，如果是假货，一点就着。
　　
　　（7）经过六步的测试以后，最后还要实际测试其速度，因为一些双绞线生产厂商在5类双绞线标准推出后，便将原来用于3类线的导线封装在印有5类双绞线字样的电缆中出售。这种制假手段很隐蔽，肉眼也很难分辨。这种假网线在短距离内也可达到五类线的传输速度，但在距离长的时候就会出现传输速度慢、传输的数据包丢失或干脆检测不到信号等问题。此时就可以采用下面介绍的一个简单鉴别办法自己进行测试。大家可以利用Windows 98／NT／2000／Me／XP所自带的测试工具，在Windows 98／Me／XP对等网，或WindowsNT／2000网络中对网线进行测试，并通过简单的计算得出结果，作为判断的依据。截取100米的标准长度，利用Windows95/98中的“系统监视器”或WindowsNTServer4.0中的“网络监视器”进行测试。最有效的办法是在上面提到的从服务器向你进行测试的工作站上拷贝大量的文件(为了测试的准确性，所拷贝的文件一定要足够大，最好是一个上百兆的大文件)。一般来说，显示的峰值在4M以上，就基本可以肯定是5类网线了(3类线所能达到的峰值大约为2.5M)。下面以Windows NT Server4．0为例，介绍其测试方法。
　　
　　前提条件是网卡必须是100Mbit/s或 10/100Mbit/s自适应网卡，并支持全双工。交换机要与网卡相对应，必须为100Mbit/s或10/100Mbit/s自适应的交换机。双绞线为l00m的标准长度，连接网络中的两台计算机，并确保网络连接正常。然后压缩建立一个大文件，且将该文件夹设置为“共享”属性，使“访问类型”为“完全”，没有“密码”用同样的方法在网络中用于测试的另一台计算机上新建一个文件夹，并将该文件夹设置为“共享”属性。接着在其中一台测试用计算机上创建一个递归的批处理文件，并在 Windows NT Server 4．0或Windows 2000 Server服务器上安装“网络监视器”。然后在Windows NT Server4．0服务器上运行批处理文件。选择“开始”——“程序”——“管理工具”——“网络监视器”。再选择“捕获”——“开始”命令，或单击工具栏上的“启动捕获”按钮，也可直接按F10键，网络监视器便开始工作。最后选择“捕获”——“停止”命令，或单击工具栏上的“停止捕获”按钮，也可直接按F11键停止对网络系统的监视。还可选择“文件”——“另存为”命令，将捕获的数据保存在以CAP为扩展名的文件中。在捕获界面中，只需要选择“每秒字节数”和“网络利用”两个参数就可以计算出网线的最高数据传输速率。如果测试速度达到了100Mbps，则表明是5类双绞线，若只有10Mbps，说明电缆中使用的是 3类线的导线。
　　
　　（三）网线的制作
　　
　　上面谈到了网线的选择，其实在网线的制作方面，同样存在着许多技巧，对局域网性能优化起着相当重要的基础作用。双绞线一般用
