  一、MPLS的几个实际网络部署
  2001年,随着MPLS技术的初步成熟,各运营商纷纷开始采用MPLS新建或升级其网络。

比如,NetStream用MPLS技术部署其属于Greenfield领域的网络,用于传送话音、视频和数据业务,并向企业用户提供VPN、高性能视频点播、远程数据存储和电信级VoIP业务。Reseaud'informationsscientifiquesdu Quebec (RISQ),加拿大魁北克的一个教育通讯网络和服务提供商,在其IP骨干网上为科研机构提供了加拿大的第一个MPLS VPN网络。RISQ的骨干网络支持视频会议和VoIP业务。

  2002年,中国电信在中国大陆建立其高密度的IP/MPLS网络。该网络在同一物理网络上支持对传统业务和IP/MPLS新业务,并可快速提供用户业务。比如对等接入、IPVPN、城域以太网,通过二层VPN的方式承载FR、ATM、DDN业务的等。中国电信美国公司则将向在中国有业务的美国公司提供MPLSVPN、通达中国内地各处的专线业务和到CHINANET的直接IP接入等业务。

  2003年,MPLS技术得到更为广泛的应用。印度的最大的INTERNER网络和电子商务提供商Sify有限公司,建成了印度最大的MPLS网络,提供安全VPN业务并作为连接到美国的INTERNET网关。日本的NTTCommunications建成了其全国范围、宽带多业务MPLS网络,并在这一个平台上提供IP、Ethernet、FR和ATM业务。此外,NTTCommunications还将面向全球提供其MPLSVPN与IPSecVPN互为备份的VPN业务,使得用户的专网可以覆盖到全球的124个国家或地区,并可在网络受到攻击时,通过在MPLSVPN和IPSec之间的切换,保证用户VPN业务的传输。

  BellSouth最近宣布其将采用一个地区范围、interLATA的MPLS骨干网,用于提供IP和下一代网络方案。在BellSouth的服务区的大部分区域部署了BellSouth区域IP骨干网(BRIB)。该BRIB采用了遵从RFC2547的网络结构和MPLS机制,使得BellSouth加强端到端业务控制和具备迅速扩充能力。通过使用BRIB,BellSouth提供先进的端到端信息服务,比如BellSouth管理的网络VPN服务、VoIP解决方案、Internet专线接入和承载DSL方式接入的Internet业务。AT&T目前正在加快将其传统网络演进为一个单一的全球性的IP架构,希望能在2005年时建成一个架构在智能光网络上的MPLS网络。

  BT现有的MPLS网络已经扩展到70个国家,包括1000个PoP点,19000多个端口,正为1200多个大客户提供服务。

  上述几个案例是MPLS实际部署的典型案例,表明了用MPLS技术组建的网络,能够在同一网络平台上同时支持全球范围内的VPN业务、具有QoS保证的VoIP业务和视频业务、承载ATM、FR、Ethernet业务。

  二、MPLS和现有网络的互通
  现有的ATM、FR、DDN、PSTN还将在很长的过程中存在,并发挥作用,给运营商带来收入和利润。因此就出现MPLS要支持FR、ATM、TDM电路和电话、IP、Ethernet等需求,保护投资,并实现平滑过渡与升级。因而存在ATM-MPLS互通,Voice-MPLS(MPLS上的语音承载),TDM-MPLS互通 和 FR-MPLS互通等。

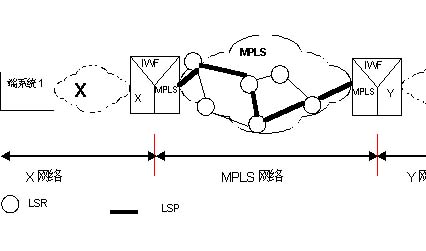

  MPLS与其它网络互通类似于过去的ATM与其它网络互通,其一般参考网络结构如图1所示。其中IWF是一个功能模块,可以是一个独立的物理设备,也可以集成在其它设备(如MPLSLER)中,通常商用中后者更多些。

   MPLS技术的应用与发展(图)(图一)

  图1MPLS互通的一般参考网络结构

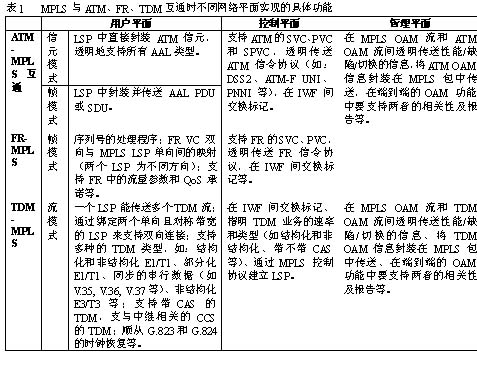

  MPLS与现有网络间的互通主要涉及通信网中的三个平面:用户平面、控制平面、管理平面间的互通。用户平面的互通涉及用户数据包间的封装及可能映射功能等。控制平面的互通涉及不同信令间的互通和映射功能等,如用于连接的建立/释放及用户面参数的协商等。管理平面间的互通涉及运营维护数据流(OAM)间的封装及可能映射功能等。表1列出了MPLS与ATM、FR、TDM网络互通时,上述三个平面需实现的具体的功能。

   MPLS技术的应用与发展(图)(图二)

  表1MPLS与ATM、FR、TDM互通时不同网络平面实现的具体功能

  用户平面控制平面管理平面

  ATM-MPLS互通信元模式LSP中直接封装ATM信元,透明地支持所有AAL类型。支持ATM的SVC、PVC和SPVC,透明传送ATM信令协议(如:DSS2、ATM-F UNI、PNNI等),在IWF间交换标记。 在MPLS OAM流和ATM OAM流间透明传送性能/缺陷/切换的信息,将ATM OAM信息封装在MPLS包中传送,在端到端的OAM功能中要支持两者的相关性及报告等。

  帧模式LSP中封装并传送AALPDU或SDU。

  FR-MPLS帧模式序列号的处理程序;FRVC双向与MPLS LSP单向间的映射(两个LSP为不同方向);支持FR中的流量参数和QoS承诺等。 支持FR的SVC、PVC,透明传送FR信令协议,在IWF间交换标记等。

  TDM-MPLS流模式一个LSP能传送多个TDM流;通过绑定两个单向且对称带宽的LSP来支持双向连接;支持多种的TDM类型,如:结构化和非结构化E1/T1、部分化E1/T1、同步的串行数据(如V.35,V.36, V.37等)、非结构化E3/T3等;支持带CAS的TDM,支与中继相关的CCS的TDM;顺从G.823和G.824的时钟恢复等。 在IWF间交换标记、指明TDM业务的速率和类型(如结构化和非结构化、带不带CAS等)、通过MPLS控制协议建立LSP。 在MPLS OAM流和TDM OAM流间透明传送性能/缺陷/切换的信息、将TDM OAM信息封装在MPLS包中传送、在端到端的OAM功能中要支持两者的相关性及报告等。

  在网络演进过程中,MPLS作为承载网要支持话音业务,包括支持现有的PSTN和ISDN,也要支持软交换网络下的话音业务。MPLS支持话音业务有以下形式,VoiceoverIPover MPLS、Voice over ATM over MPLS、Voice over TDM over MPLS和直接的Voice over MPLS。前三种方式实际上通过ATM、TDM、IP与MPLS的网络互通实现。ITU-T 关于Voice over MPLS建议草案Y.vsmpls对Voice over MPLS网络结构、网络互通的传送平面协议栈、通用封装格式以及在MPLS的LSP上承载多个话音呼叫四个方面进行了规范。因Voice over MPLS需要将各种的电话网信令直接映射到MPLS层,故这种方式的实际应用将晚于Voice over TDM over MPLS等方式。

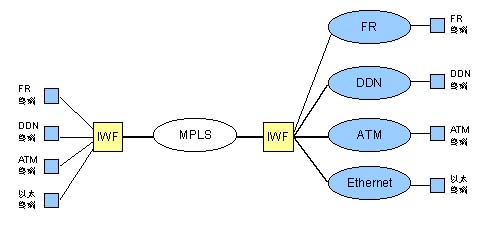

  MPLS网络可以作为现有的ATM、DDN、FR和电话网的骨干网,各种业务流汇集到统一的MPLS网络平台上进行高速交换。对于运营商而言,利用MPLS技术作为多业务网络平台的能力,可以充分利用已有设备资源,保护现有网络(ATM、DDN和FR)投资,并在MPLS网络基础上实现扩容,扩大业务覆盖面,还能同时实现其ATM、DDN或FR用户互通。这样既节省投资和又降低运营维护费用。图2是MPLS以专线形式的网络互通应用(MPLS承载以太网在本文VPLS部分介绍)。

   MPLS技术的应用与发展(图)(图三)

  图2MPLS网络互通的专线应用

  三、MPLS技术实现各种VPN
  1.Layer3MPLS VPN

  用MPLS协议实现VPN的方式,又可分为Layer2MPLSVPN和Layer3MPLS VPN 。

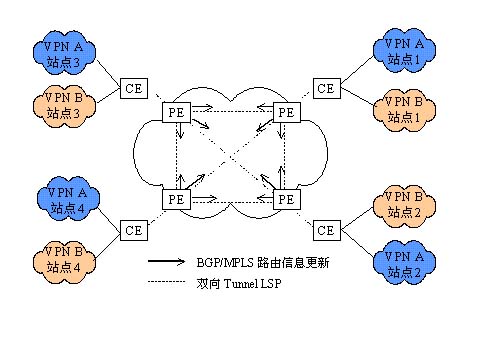

  Layer3MPLSVPN即BGP/MPLSVPNs,使用类似传统路由的方式进行IP分组的转发。在路由器接收到IP数据包以后,通过在转发表查找IP数据包的目的地址,然后使用预先建立的LSP进行IP数据跨运营商骨干网的传送。运营商网络通过其路由器(包括PE)和客户路由器(CE)间的RIP、OSPF、BGP等路由协议,获得用户站点的可达信息,并用这些信息来建立上述LSP。图3是Layer 3 MPLS VPN的网络结构。

  PE路由器上基于每个VPN具有属于其自己的VPN路由表转发(VRF),故可隔离路由信息,实现地址重叠的支持,即不同的VPN可以使用相同的地址空间而不会导致冲突。对于一个站点可以属于多个VPN情况,即重叠VPN,PE路由器使用相互独立的VRF表存储来自该站点所属VPN的路由信息。为使PE路由器区分来自不同VPN的路由信息,来自每不同VPN的路由信息都被不同且唯一BGP的团体属性值所标示。比如,当PE接收到一条BPG路由信息时,需先检查该路由的团体属性,如果该属性和该PE上承载的VPN的扩展属性相同PE将接收该路由;否则,丢弃该路由信息。

   MPLS技术的应用与发展(图)(图四)

  图3Layer3MPLSVPN的网络

  2.Layer2MPLS VPN

  Layer2VPN大致分为三类,第一种叫做VPWS(VirtualPrivateWireService),用点对点连接方式实现VPN内每个站点之间的通信。这种方式多用于正在使用ATM、FR连接的用户,用户和网络提供商之间的连接保持不便,但业务经封装后在网络提供商的IP骨干网上传输。在第二种叫做VPLS(Virtual Private LAN Service),运营商网络仿真LAN SWITCH或桥接器的功能,连接用户所有的LAN称为一个简单的桥接的LAN。VPLS和VPWS的主要不同在于VPWS只提供点到点业务,而VPLS提供点到多点业务。即VPWS中的CE设备选择某一条虚拟线,将数据发送到某一用户站点;而VPLS中的CE设备只是简单的到所有目的地的数据发送到连接到其的PE设备即可。第三种叫做IPLS(IP-only LAN-like Service),用二层封装转发用户IP路由器(不是Layer2Switch)的纯IP数据。虽然IPLS仅传输IP数据,但却不是三层VPN,因为数据转发基于二层报头。

  (1)VPWS

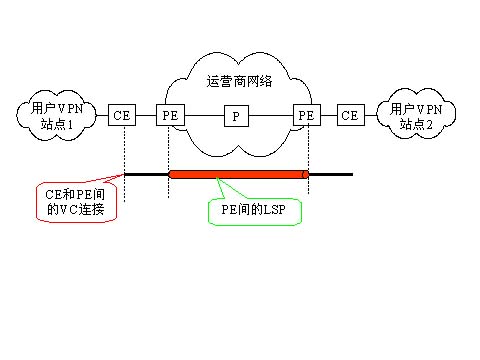

  最直接的创建Layer2VPN的方法是在CE和PE之间建立ATM或FR连接,运营商网络中采用MPLS的LSP分别承载这些连接,如图4。并且可以采用MPLS流量工程满足用户的QoS需求。这种方案中配置CE和PE之间的PVC和承载用的MPLSLSP工作量很大,其大量的LSP将占用LSR很多资源,降低了网络扩展性。为解决上述扩展性等问题,许多专家向IETF提出了许多关于MPLSLayer2 VPN的协议草案,基本可以划分为两类:Martini草案和Kompella草案。

   MPLS技术的应用与发展(图)(图五)

  图4一条LSP承载一条VC

  Martini草案针对上述扩展性问题,建议在PE和网络设备之
