网络层访问权限控制技术ACL详解(3)
基于时间的ACL
在保证了服务器的数据安全性后，领导又准备对内部员工上网进行控制。要求在上班时间内(9:00-18:00)禁止内部员工浏览internet，禁止使用QQ、MSN。而且在2003年6月1号到2号的所有时间内都不允许进行上述操作。但在任何时间都可以允许以其它方式访问Internet。天哪，这可叫人怎么活呀，但领导既然这样安排，也只好按指示做了。

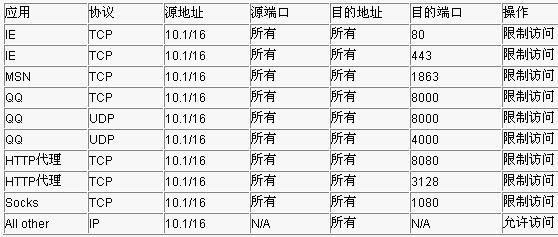

首先，让我们来分析一下这个需求，浏览internet现在基本上都是使用http或https进行访问，标准端口是TCP/80端口和TCP/443，MSN使用TCP/1863端口，QQ登录会使用到TCP/UDP8000这两个端口，还有可能使用到udp/4000进行通讯。而且这些软件都能支持代理服务器，目前的代理服务器主要布署在TCP 8080、TCP 3128（HTTP代理）和TCP1080(socks)这三个端口上。这个需求如下表所示：
网络层访问权限控制技术ACL详解(3)" />
然后，让我们看看ACL应该在哪个位置配置比较好呢？由于是对访问Internet进行控制，涉及到的是公司内部所有的网段，这们这次把ACL就放到公司的Internet出口处。在RTA上进行如下的配置，就能够满足领导的要求了：
time-range TR1
absolute start 00:00 1 June 2003 end 00:00 3 June 2003
periodic weekdays start 9:00 18:00
exit
ip aclearcase/" target="_blank" >ccess-list extend internet_limit
deny tcp 10.1.0.0 0.0.255.255 any eq 80 time-range TR1
deny tcp 10.1.0.0 0.0.255.255 any eq 443 time-range TR1
deny tcp 10.1.0.0 0.0.255.255 any eq 1863 time-range TR1
deny tcp 10.1.0.0 0.0.255.255 any eq 8000 time-range TR1
deny udp 10.1.0.0 0.0.255.255 any eq 8000 time-range TR1
deny udp 10.1.0.0 0.0.255.255 any eq 4000 time-range TR1
deny tcp 10.1.0.0 0.0.255.255 any eq 3128 time-range TR1
deny tcp 10.1.0.0 0.0.255.255 any eq 8080 time-range TR1
deny tcp 10.1.0.0 0.0.255.255 any eq 1080 time-range TR1
permit ip any any
int s0/0
ip access-group internet_limit out
或int fa0/0
ip access-group internet_limit in
或者将ACL配置在SWA上，并
int vlan 3
ip access-group internet_limit out
呵呵，现在让我们来看看在基于时间的访问列表中都有哪些新内容吧：
time-range TR1：定义一个新的时间范围，其中的TR1是为该时间范围取的一个名字。
absolute：为绝对时间。只使用一次。可以定义为1993-2035年内的任意一个时点。具体的用法请使用？命令查看。
Periodic：为周期性重复使用的时间范围的定义。完整格式为periodic 日期关键字 开始时间 结束时间。其中日期关键字的定义如下所示：
Monday 星期一
Tuesday 星期二
Wednesday 星期三
Thursday 星期四
Friday 星期五
Saturday 星期六
Sunday 星期天
daily 每天
weekdays 周一至五
weekend 周末
access-list 101 deny ip 10.1.0.0 0.0.255.255 any time-range TR1:注意这一句最后的time-range TR1，使这条ACL语句与time-range TR1相关联，表明这条语句在time-range TR1所定义的时间范围内才起作用。
注意：给出三种配置位置是帮助大家深刻理解关于in/out的区别的。acl是对从一个接上流入(in)或流出(out)路由器的包进行过滤的。
网管发问了，“你是怎么找到这些应用的所使用的端口的？”。呵呵，在如下文件中可以找到大多数应用的端口的定义：
Win9x:%windir%\services
WinNT/2000/XP：%windir%\system32\drivers\etc\services
Linux：/etc/services
对于在services文件中找不到端口的应用，可以在运行程序的前后，运行netstat –ap来找出应用所使用的端口号。
单向访问控制
使用IP ACL实现单向访问控制
A公司准备实行薪资的不透明化管理，由于目前的薪资收入数据还放在财务部门的Vlan中，所以公司不希望市场和研发部门能访问到财务部Vlan中的数据，另一方面，财务部门做为公司的核心管理部门，又希望能访问到市场和研发部门Vlan内的数据。我们的网管在接到这个需求后就在SWA上做了如下的配置：
ip access-list extend fi-access-limit
deny ip any 10.1.4.0 0.0.0.255
permit ip any any
int vlan 5
ip access-group fi-access-limit in
int vlan 6
ip access-group fi-access-limit in
配置做完后，测试了一下，市场和研发部门确实访问不到财务部了，刚准备休息一下，财务部打电话过来说为访问不到市场与研发部门的数据了。这是怎么回事呢？
让我们回忆一下，在两台主机A与B之间要实现通讯，需要些什么条件呢？答案是既需要A能向B发包，也需要B能向A发包，任何一个方向的包被阻断，通讯都不能成功，在我们的例子中就存在这样的问题，财务部访问市场或研发部门时，包到到市场或研发部门的主机，由这些主机返回的包在到达路由器SWA时，由于普通的ACL均不具备检测会话状态的能力，就被deny ip any 10.1.4.0 0.0.0.255这条ACL给阻断了，所以访问不能成功。
要想实现真正意义上的单向访问控制应该怎么办呢？我们希望在财务部门访问市场和研发部门时，能在市场和研发部门的ACL中临时生成一个反向的ACL条目，这样就能实现单向访问了。这里就需要使用到反向ACL技术。我们可以按照如下配置实例就可以满足刚才的那个单向访问需求：
ip access-list extend fi-main
permit tcp any 10.1.0.0 0.0.255.255 reflect r-main timeout 120
permit udp any 10.1.0.0 0.0.255.255 reflect r-main timeout 200
permit icmp any 10.1.0.0 0.0.255.255 reflect r-main timeout 10
permit ip any any
int vlan 4
ip access-group fi-main in
ip access-list extend fi-access-limit
evaluate r-main
deny ip any 10.1.4.0 0.0.0.255
permit ip any any
int vlan 5
ip access-group fi-access-limit in
int vlan 6
ip access-group fi-access-limit in
现在对反向ACL新增加的内容一一解释如下：
新增了一个ACL(fi-main)并应用在具备访问权限的接口下(财务部所在的vlan4)的in方向，使用该acl中具备reflect关键字的acl条目来捕捉建立反向ACL条目所需要的信息。我们将该ACL称为主ACL。
reflect r-main timeout xxx：其中的reflect关键字表明该条目可以用于捕捉建立反向的ACL条目所需要的信息。r-main是reflect组的名字，具备相同reflect组名字的所有的ACL条目为一个reflect组。timeout xxx表明由这条ACL条目所建立起来的反向ACL条目在没有流量的情况下，多长时间后会消失（缺省值为300秒），单位为秒。
evaluate r-main：我们注意到在fi-access-limit(我们把它称为反ACL)增加了这样一句，这一句的意思是有符合r-main这个reflect组中所定义的acl条目的流量发生时，在evaluate语句所在的当前位置动态生成一条反向的permit语句。
反向ACL的局限性：
必须使用命名的ACL，其实这不能叫局限性，应该算注意事项吧；
对多通道应用程序如h323之类无法提供支持。
好了，到现在我们从IP ACL的基础知识讲起，中间讲述了标准的IP ACL、扩展的IP ACL、基于名字的ACL、基于时间的ACL、反向ACL等诸多内容，这些ACL在ios的基本IP特性集中都能提供支持，在一般的企业网或校园网中也应该完全够用了。如果各位看官还需要了解更加深入的知识，如CBAC之类能够为多通道应用程序提供良好支持的配置技术的，请参考《Cisco IOS Security Configuration Guide，Part 3: Traffic Filtering and Firewalls》。
“站住！”，70正想开溜，只听那网管一声大吼，“有什么办法能知道ACL都过滤了从哪儿来，到哪儿去的流量？？”。呵呵，刚才忘记说了，你只需要在需要记录的acl条目的最后加一个log关键字，这样在有符合该ACL条目数据包时，就会产生一条日志信息发到你的设备所定义的日志服务器上去。谢谢大家的捧场，本文到此为止。
