摘 要 : 本文作者通过对校园网验收的实践和研究, 提出了校园网验收的具体步骤,介绍了校园网 的 性能测试 、数据记录等方法,以及校园网验 收中的注意事项,有较强的实用性、操作性和 指导性。 关键词: 校园 网络 ;操作规程;连通性;传输速率; 网络服务


  摘 要 : 本文作者通过对校园网验收的实践和研究,

  提出了校园网验收的具体步骤,介绍了校园网

  的性能测试、数据记录等方法,以及校园网验

  收中的注意事项,有较强的实用性、操作性和

  指导性。

  关键词: 校园网络;操作规程;连通性;传输速率;

  网络服务应用;安全

  引言
   校园网络项目验收文档(上)(图一)


  随着21世纪的到来,计算机网络在社会、经济、文化教育等领域中的应用越来越广泛,作用越来越大。为适应时代发展的需要,各地许多学校都在纷纷建立自己的校园网络。校园网络建设投资大、技术含量高、涉及范围广,一般学校都缺乏这方面的经验,尤其对于校园网络项目的验收,目前还尚无可依据的操作规程。校园网络项目的验收不仅要对整个项目作出评价,而更重要的是验收工作贯穿于整个校园网建设过程中的各个阶段。只有明确各个阶段工作的内容和技术参数指标,严格把握施工中和操作上的质量和要求,才能确保整个校园网络项目能达到预期的效果。
  校园网络项目的验收要达到三个目的:一是及时检查和发现项目施工中的问题。二是确保整个项目能符合《校园网络建设合同》中的各项内容和技术指标。三是收集、绘制和整理校园网络的各种电器、电路、线路的图纸图表,为今后的维护建立起完整的网络设备技术资料档案。
   校园网络项目的验收工作一般有以下几个环节:1.楼宇布线系统验收、2.到货验收、3.网络中心机房验收、4.系统联网连通性测试验收、5.网络传输速率测试验收、6.网络服务应用测试验收、7.网络其他项目验收(包括:网络的安全性、网络管理员培训、网络操作工具验收等),流程图如图1所示。

  楼宇布线系统验收

  由广电到中心机房的光缆敷设

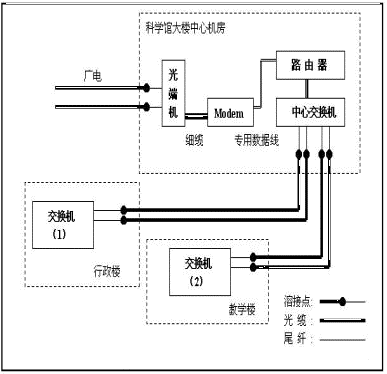

   光缆敷设一般由电信局按照有关操作条例,完成从广电到学校中心机房的敷设工作。验收中要根据学校网络光缆布线的实际情况,绘制出由‘电信’ à ‘中心机房’à ‘各楼宇’的光缆、尾纤连接图(在图中标明熔接点的位置和数目)。见图2。

  楼宇内网络传输线的敷设
   校园网络项目验收文档(上)(图二)
  新建大楼,要为布线系统设计竖井、设备间(或铁制的‘设备箱’)、水平布线用的线槽、管线等。强弱电竖井要分开,水平走线要与强电线保持一定的距离。大楼电源系统中零线和地线必须分开,地线必须在唯一接地点良好接地。所有连网设备必须连接地线。信息插座要全部在墙体里暗埋。旧大楼的布线,由于管线无法埋设在墙体中,只能固定在墙体的表面,因此所用的塑料线槽必须安装牢固、工整清洁、线槽盖板必须接缝紧密。

  绘制校园网节点分布表

  根据各楼宇内楼层中信息插座安装的实际情况,绘制校园网节点分布表,在表上除标出楼层、部门名称、房间号和接点个数外,还要留出填写接点联网计算机网络配置的IP地址栏目,当进行全校计算机联网设置时,用于分配和填写IP地址,见表1:

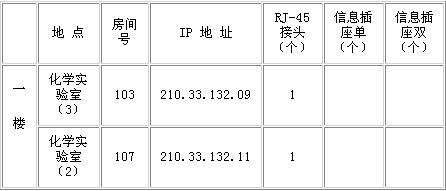

  表1 校园网节点分布表 制表日期:_______ 经手人:_______
   校园网络项目验收文档(上)(图三)
  接入中心机房标准机柜内的所有各部门网络传输双绞线的RJ45头上都要以接入大楼、楼层、房间号为代码套上标号,以便于调试、检测和今后的网络维护。

  网络连接线与RJ-45接头的测试

   安装铺设完成的双绞线、信息面板和RJ-45接头都要进行测试。目前常用的非屏蔽双绞线(UTP)有Category 5 和Category 3两类,Category 5双绞线的传输速率可达100Mb/s ,而Category 3双绞线的传输速率只有10Mb/s。双绞线电缆共包括4对线(8芯),如图3所示,因此双绞线测试器需要一组两台,如图4所示。双绞线测试器上面共有4组LED红 / 绿灯,可以显示出每一对线是否连接正确。正常情况会依序显示4个绿灯。反之,如果有红灯出现,表示制作RJ-45接头时可能发生了松落、接触不良等现象。除此之外,这种测试器还可以检测出双绞线是否错接、短路、断路等现象。然而,测试器无法检测出衰减值(dB)和近端串扰(NEXT)的情况,因此对于要求传输质量较高的100Mb/s 网络,要使用电缆扫描仪才能正确掌握网络线的传输质量,如图5所示。正确的UTP电缆的认证测试报告如表2所示。
   校园网络项目验收文档(上)(图四)
  图3 双绞线电缆   图4 双绞线测试器   图5 电缆扫描仪

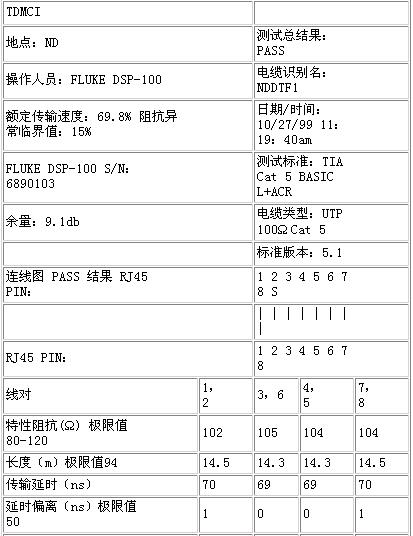

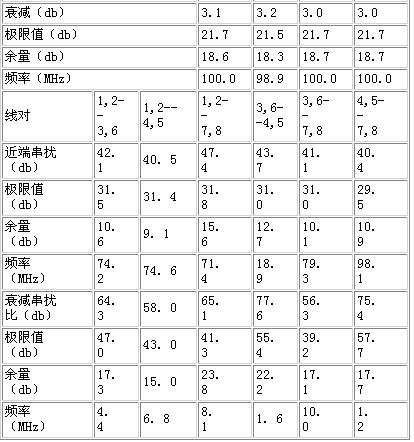

  表2 UTP电缆认证测试报告
   校园网络项目验收文档(上)(图五)
   校园网络项目验收文档(上)(图六)
  另外在布线验收中还要把握好以下几项原则:

  ①双绞线电缆不能弯曲过度,原则上双绞线电缆的弯曲半径不能超过电缆直径的8(包含外皮)因此对于Cat 5 的双绞线而言,弯曲半径不能超过3.18 cm。
  ② 无论Cat 3 、Cat 5 的双绞线,总长度都不能超过100米。
  ③ 不允许将单芯双绞线与多芯双绞线混合使用。
  ④ 尽量使用同一家厂商生产的双绞线电缆,而不要混用不同厂商生产的双绞线电缆。
  ⑤使用质量好的RJ-45接头,至少要达到双绞线的等级需求

  2.设备验收
  (1)到货登记:网络设备陆续运到后,需要及时清点登记,此时不要拆箱,货物以记件的方式妥善保管,并填写校园网设备到货登记表,见表3:

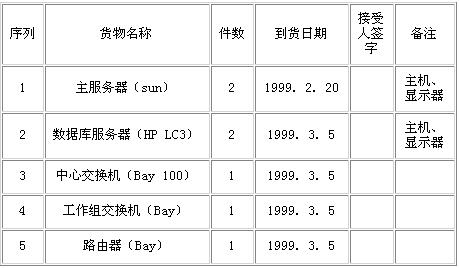

  表3 设备到货登记表 登记日期:_______ 经手人:_______
   校园网络项目验收文档(上)(图七)
  (2)拆箱验收:拆箱验收要在承建方负责人员到场的情况下共同进行设备的拆箱验收,此时必须按‘设备清单’上的名称、型号、产地等与实物进行对照,设备内置的配置情况需要通电开机进行自检测试,并详细填写校园网设备接受单,见表4:

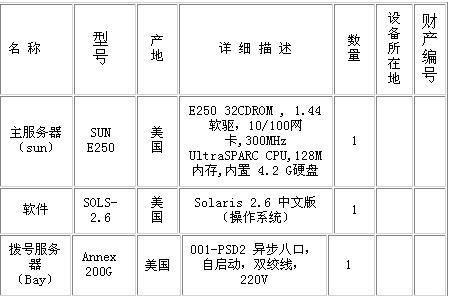

  表4 设备接受单  制表日期:_______ 经手人:_______
   校园网络项目验收文档(上)(图八)
  网络控制中心机房验收

  (1)中心机房的交流配电系统

   中心机房根据实际需要应配备独立的具有3 ~ 5千瓦容量的220伏交流电源,其电压变动按国家B级要求不能大于-10% ~ +7%;周波变化不能大于-0.5 Hz ~ +0.5Hz。在中心机房需设立专用的配电柜,其中有:配置计算机设备用电、辅助设备用电、照明用电和备用供电系统,自动空气开关、接触器、隔离开关等电器设备的技术指标达都要达到设计要求。计算机设备专用插座安装的位置,应设在计算机设备的附近。插座的容量、数量和接线方式应与所使用的计算机相一致。

  接地装置
   中心机房一定要有良好的接地系统,这是计算机设备稳定、可靠、安全工作的保证。按国家标准,一般交流工作接地值应≤4Ω;安全保护接地值也应≤4Ω。

  防静电地板
   静电是引起计算机故障的重要原因之一。计算机机房的地板是静电产生的主要来源,因此中心机房必须安装和使用防静电活动地板。一般应采用全钢防静电地板,其系统电阻应底于109Ω。

  不间断电源系统
   中心机房必须24小时不间断供电,因此必须配置不间断电源UPS。UPS电源验收的主要工作是:确认所用UPS电源的种类、型号、容量和持续供电时间。
   UPS电源的容量和供电时间,可检查蓄电池的性能、型号和容量,根据蓄电池的连接方式,计算出UPS电源的实际容量。应注意检查每个蓄电池的外观,有无电解液外渗,接线柱是否可靠,对损坏的蓄电池应及时拆除。
   另外,中心机房除需安装正常的照明电器外,还应具备必要的应急照明电路和事故照明灯具;中心机房的门窗要有良好的密闭性,在冬夏季节能使用空调来保持一定的工作室温;需安装 1 ~ 1.5匹的冷暖式空调一台;机房的灭火设备要采用二氧化碳或卤代烷1301灭火机。电器失火不得使用水、干粉及泡沫火灾灭火剂,以防止对设备造成二次灾害。

  系统联网及连通性测试验收
   当完成对主服务器及网络设备的安装调试并接入校园网络布线系统和完成对全校联网计算机的网卡安装及网络软件的设置后,即可开始对整个校园网络的设备进行连通性测试验收。

  准备工作
  检查中心机房标准机柜中的网络设备安装布局是否合理,设备安装是否牢固,网络传输线是否分路捆扎,是否便于维护。根据标准机柜内的网络设备连接,绘制‘校园网络设备电器电路图’,并详细标明各设备的名称、IP 地址、输入输出端口、所用连线的材质等,

  简易观察检测

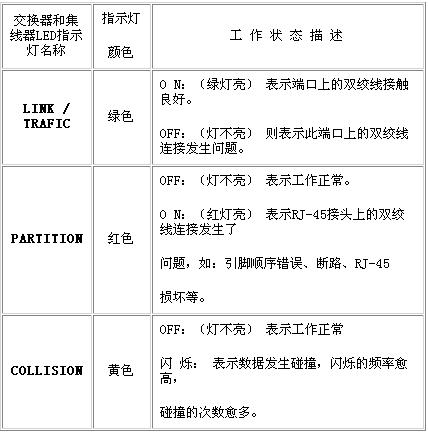

   通过交换器和集线器(HUB)上提供的LED指示灯的工作情况,观察联网计算机工作站与网络的连接状态,根据表中提供的LED指示灯工作状态描述,初步了解整个网络的连通情况。见表5:

  表5 连通检查
   校园网络项目验收文档(上)(图九)
  (3)进一步的连通性测试

   首先在离中心交换机最近(该计算机与中心交换机直接联接,不通过其他网络设备)的一台联网计算机上,在DOS 方式下,用‘Ping ( Packet Internet Gopher ) ’命令来进行对主服务器、数据库服务器和路由器等网络设备的连通性测试,以检查主干网的连通情况和上述网络设备的运行情况;其次是从别的大楼选择一台通过中间交换机由光缆再接入中心交换机的联网计算机,同样用DOS 方式下的‘ Ping ’命令来进行对子网的连通性测试,检查子网的网络设备和楼宇间光缆及尾纤熔接点的连通情况,并填写‘校园网连通性测试单’,见表6:

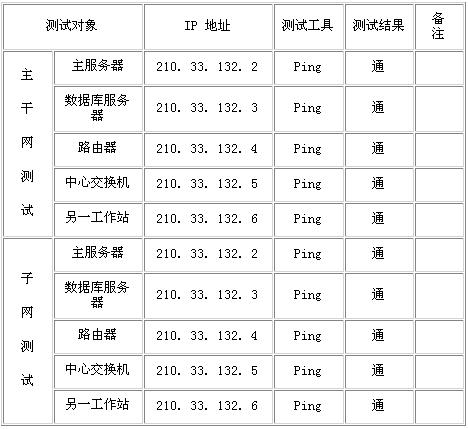

  表6 校园网连通性测试单 制表日期:_______ 经手人:_______
   校园网络项目验收文档(上)(图十)
  选取不同地点的联网计算机进行若干次连通性测
