含山广电用星型网络建宽带智能小区

　　
　　安徽省含山广电局建设了多个宽带智能小区网，目前已布线到30余栋居民楼和商用楼，目标是提高社区的网络化水平，为住户提供快速、稳定、安全的网络服务。

而小区住户之所以选用宽带服务，除了希望能够快速浏览Internet站点、与外界进行实时沟通，还希望获得较高质量的信息消费，享受到视频点播和IP语音等网络服务。
　　
　　网络结构特点
　　
　　含山广电在小区宽带网的架构上，采用了“光纤加局域网”的网络结构，即对外通过IP宽带城域网连接到Internet，在小区内部则采用常规的局域网布线方式。
　　

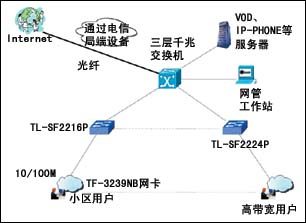

　　在内部局域网中，网络主干采用高端三层交换机，实现千兆的交换能力，各楼层采用百兆交换机，以10/100M网卡连接到用户端。目前开通的带宽为2Mbps，此速率已能满足小区用户工作、娱乐的需要。随着需求及应用的增加，网络可以很方便地进行升级，进一步增加带宽。网络采用星型结构，使用双绞线，通过主干三层交换机（千兆）、楼层智能交换机（百兆）和网卡（10/100M）将每个用户终端按层次连接起来，具体的网络拓扑结构如图所示。
　　
　　中心交换机以光纤连接到电信局的端设备上，提供Internet连接出口，同时还连接有应用访问服务器，以实现VoD、IP电话等功能。网管工作站通过串口连接到中心交换机上，实现网络管理一体化。小区各楼宇的节点放置TP-Link TL-SF2224P（或2216P）二级智能交换机，通过双绞线上联至中心交换机，下层直接连接到家庭用户终端，终端和二级智能交换机之间以TP-Link TF-3239NB 10/100M快速以太网卡连接。
　　
　　应用百兆核心设备
　　
　　小区网络具有一个显著特点，即楼层交换机采用了TL-SF2224P（24口）或TL-SF2216（16口）10/100M 双速智能交换机，通过专用配置软件对网络进行配置和直接管理，如VLAN的配置、静态地址绑定等。对于资源共享和安全规则，在交换机端进行统一的设定和管理，并通过制定不同的安全级别而将办公用户和住户分开。
　　
　　
　　
　　含山小区宽带网络示意图　
　　
　　智能交换机之所以称为“智能”（Smart），原因在于该交换机配备了专用的配置软件。利用该软件，管理者对可编程参数进行有效配置。TL-SF2224P/TL-SF2216P智能交换机所提供的专用配置软件，采用类似Windows视窗的界面，用以配置VLAN、Trunk和Port Config等功能。同时，配置软件可将一个端口分配到多个VLAN域中，实现灵活的VLAN划分和跨VLAN域的资源共享。
　　
　　在含山广电采用的基于TP-Link产品的解决方案中，网络外连所用的设备为千兆交换机，而在LAN内部，最为重要的设备还是置于楼层节点的TL-SF2224P和TL-SF2216百兆智能交换机。这两款以太网交换机除了可以通过双绞线上连至千兆交换机，同时还提供了光纤模块接口（TL-SM21），进而使网络半径可扩大至60km。智能交换机也对各种标准，如IEEE 802.3/IEEE 802.3u以太网协议标准、半/全双工模式等提供支持，这为将来网络的扩展和流量提升都极具重要性。
　　
　　众多宽带服务已实现
　　
　　目前已开通的小区宽带网络，为接入用户提供了丰富的网络服务，包括VoD点播，网络实时视、音频节目的发布与接收，实时远程教育，发布重要通知与广告，远程医疗，实时会议等。
　　
　　同时，除了用户之外，发展商也对建成的小区宽带网表示满意，认为达到了预期目的，增强了小区物业的竞争能力。
