网覆无际 动静自然 企业多AP应用方案

　　
　　小胖垂头丧气地找到强强说:“我刚到某大型企业应聘网管，主管问了我一个企业多AP应用的问题，虽然我也了解一点但不透彻，结果没成功。”
　　

　　强强看着失落的好友说道:“多AP的应用一般都是出现在企业中，家庭很少会接触到。而企业中应用多个AP，大多都是因为单AP覆盖面积有限，为了扩展无线网络的覆盖范围，达到客户端能够在网络中无缝漫游的目的。”
　　
　　强强为了避免好友小胖下次再遇上同类难题，决定将企业多AP的应用方案详细告知小胖，同时将自己的应用经验也告诉了他。
　　
　　无线漫游模式
　　
　　这种情况多是由于原有的WLAN覆盖范围比较小，而现在需要增大覆盖范围，所以要再加入1个AP来扩大无线覆盖范围(加入多个AP时解决方式相同)，使客户端能在整个WLAN中漫游，在改变接入AP时能无缝切换。
　　
　　这种需求中应用最多的就是无线漫游模式(如图1)。此模式下，多台AP都通过网线连接入局域网的交换机中，此时所有的AP都采用“AP(Aclearcase/" target="_blank" >ccess Point)模式”，所有的AP构成一个无线工作组，因此它们的SSID必须相同，其他的认证、加密模式的设置也都需要相同。而由于相同或相邻的信道(Channel)存在相互干扰，有必要将相邻的AP使用不同的信道，而且最好信道号间隔5个，这样干扰最少，如:1、6、11。
　　

　

　　强强经验:如果AP默认开启了DHCP功能，要将其关闭，最好在所有AP连接的交换机上层另外设置一台DHCP服务器。因为用户切换AP时，不同的AP各自启用了DHCP，很可能造成IP冲突。
　　
　　这种漫游模式不仅能扩展无线覆盖范围，还能在信号重叠区域提供冗余性保障，设置相对简单，所以被广泛采用。
　　
　　强强提示:AP模式又被称为基础架构模式，所有的无线通讯都经过AP完成。这是最基本的工作模式，大多数AP默认都是在“AP模式”下工作的，而家用的SOHO级AP大多只支持此模式，所以无需设置。
　　
　　无线AP中继模式
　　

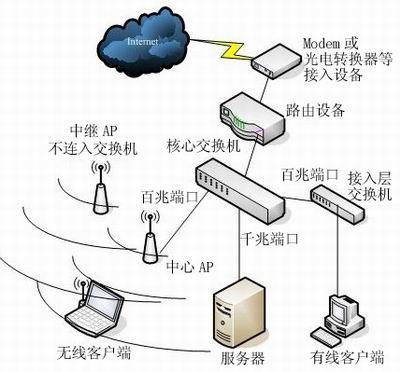

　　这种“中继模式”(如图2)不是所有的AP都支持，一般的SOHO级AP都不支持此模式，高端商用AP则大多支持。此方案中，一个接入有线局域网的AP作为中心AP，根据需要可采用“AP模式”或 “桥接模式(Wireless Bridge)”。
　　

　

　　一般我们的中心AP也要提供对客户端的接入服务，所以选择“AP模式”，而充当中继器的AP不接入有线网络，只接电源，使用“中继模式(Repeater)”，并填入“远程AP的MAC地址(Remote AP MAC)”即可。
　　
　　强强经验:中继AP将可与中心AP之间进行桥接(注意中继AP要放置在中心AP的覆盖范围内),同时也可提供自身信号覆盖范围内的客户端接入，从而延伸覆盖范围。一般中心AP最多支持四个远端中继AP接入。此时全部AP须使用相同的SSID、认证模式、密钥和信道，还要将AP的IP设置为同一网段且不要开DHCP。客户端还是会认为这是一个大范围AP，所以客户端设置还是跟单一AP的情况相同。
　　
　　这种中继模式虽然使无线覆盖变得更容易和灵活，但是却需要高档AP支持，而且如果中心AP出了问题，则整个WLAN将瘫痪，冗余性无法保障，所以在应用中最常见的是“无线漫游模式”，而这种“中继模式”则只用在没法进行网络布线的特殊情况下，如:空旷的厂房和露天广场类的地方。
　　
　　强强提示:在一些高端商用AP中(如CISCO的Aironet 1200系列)，如果AP身处WLAN覆盖中，且只连接电源没有接入有线网络，则自动设置为“AP中继模式”，十分智能化。
　　

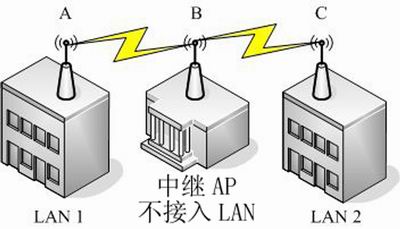

　　另外，上面方案的中继应用目的是增大无线覆盖面积，拓展无线接入范围。而中继模式更多的应用在单纯延长无线传输的距离。这种应用多用于两个局域网相隔比较远，或者中间有障碍无法直接做桥接的情况，所以需要在中间加一个中继AP，如图3所示。
　　

　

　　图3中两栋建筑物各有一个局域网LAN 1和LAN 2需要互联在一起，但是由于信号传输距离的原因无法连接，这时就可以通过加入一个中继AP(即图3中的AP-B)来达到成倍延长传输距离的目的。此时中继AP-B只需要设置成“中继模式(Repeater)”即可。而其他两个AP-A和AP-C则应接入各自局域网的交换机中并设置为点对点桥接模式，“Remote Bridge MAC”一项中都填入中继AP的MAC地址。此时，所有AP必须同在一个IP段内，且使用相同的信道。
　　
　　AP的其他几种工作模式
　　
　　高档商用AP除了支持“AP模式”和“无线中继模式”以外，还支持“点对点桥接模式”、“点对多点桥接模式”、“AP Client客户端模式”等。它的Web管理界面中会有一项“AP工作模式(AP Mode)”的高级选项来设置这些模式。下面我将对这几种工作模式作一个简单的介绍，并给出设置时的一些注意要点。
　　
　　1.AP Client客户端模式
　　

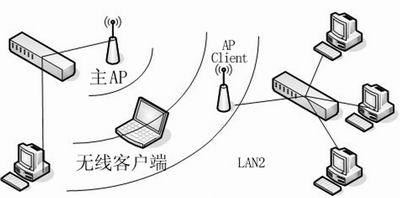

　　在此模式下工作的AP会被主AP看做一台无线客户端，也就是跟一个无线网卡的地位相同，即俗称的“主从模式”。这种方式的好处是方便网管能统一管理子网络，应用示意如图4。
　　

　

　　图4中整个LAN 2对主AP而言，相当于一个无线客户端，主AP将只会为这个“无线客户端”分配一个IP地址。这时要注意，既然AP Client只是一个客户端，那么它只能接入交换机，不能为其他无线客户端提供接入的服务。
　　
　　这种工作模式下的主AP设置，跟最基本的单AP设置相同，而AP Client的设置也很简单。在从AP的管理设置页中将“Mode”选择为“无线客户端(Wireless Client)”，然后点击其后的“接入点搜寻(Site Survey)”，就可以像设置无线网卡一样，找到可用的无线AP了。如果有必要还需要在“远程AP的MAC地址(Remote AP MAC)”一栏中填入主AP的MAC地址。
　　
　　强强经验:跟单AP环境中AP和无线网卡的设置类似，所有的AP必须具有统一的SSID，IP地址必须位于同一IP地址段，并且使用相同的信道。
　　
　　2.点对点桥接模式
　　
　　这种模式多应用于两个局域网距离并不很远，但由于中间的地带有阻碍，不方便布线连接的情况(如隔河相对的两栋建筑物)。那么利用无线来替代有线的连接是简单易行的低成本解决方案。
　　
　　其应用示意如图5，两栋建筑物内各有一个局域网:LAN1和LAN2，两个AP:AP- A和AP-B使用点对点桥接模式相连。两个AP都各自连入本地LAN的交换机中，此时这两个AP起到的作用其实就相当于一根“无形的网线”和桥接器了。A和B两个AP的设置方式相同，都是在AP的管理界面中选择“桥接模式”，并在“远程桥接MAC地址(Remote Bridge MAC)”中输入对方AP的MAC地址。注意两个AP的IP要在同一网段，且使用相同的信道。
　　

　

　　强强经验:由于这种应用一般都是将AP置于室外，其环境多变，请使用专用的室外无线AP，并建议安装定向天线。它的高集中定向传输，适合这种应用环境，有利于提高信号强度保障稳定性。同时，AP之间不要有障碍物阻挡，否则衰减会比较严重。
　　
　　3.点对多点桥接模式
　　

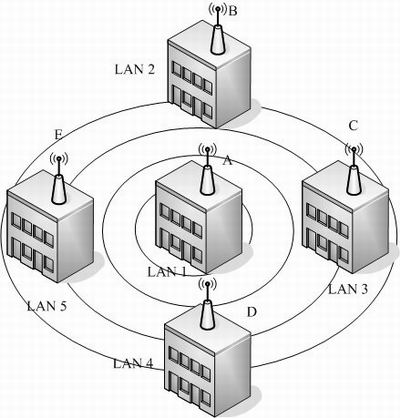

　　这种点对多点的模式，相对于上面的点对点模式，每个AP都能对应更多的连接点，类似于有线网络中的两两互联结构。这种模式多应用于多个不便布线的建筑物之间互联，应用示意如图6。
　　

　　在这种模式下工作的所有AP设置都一样，都选择“点对多点桥接(Multi-Point Bridge)”模式即可(有个别产品必须使用一主多从的方式，类似于星型结构)。其他的参数类似于无线漫游设置，所有AP使用相同的SSID，各AP的IP地址位于同一IP段。在信道设置上，点对多点桥接模式下的所有AP必须使用相同的信道。
　　
　　强强经验:此种应用环境中位于中心位置的AP要使用全向天线，而其他AP建议使用定向天线朝向中心AP。
　　
　　编后: WLAN只是将网络的传输介质由有形的网线变为无形的电波。只要清楚了这点，那么有线网络中的桥接、中继等应用体现在无线网络上就没有什么复杂的了。希望每个读者都能对AP的应用了然于胸，让网络覆盖联通到每一个需要的角落，不论固定点还是移动客户端都能畅然其间，真正做到“网覆无际，动静自然”。
