某部队数话同传无线网络建设方案
方案需求
某部队数话同传无线网络系统是自有专网，系统因其应用的特殊性，要求建立自己的专网，并尽力用无线、有线多种手段实现相互备份和补充。对通信系统的要求是能承载多种业务的传输，其中，最基本的是话音业务及计算机数据。
要建立一个长距离端对端的无线链路，需要经过多级的中继，这要求无线系统要有良好的传输能力。由于话音系统对线路延时的敏感性，要求无线电台和路由器的总延时必须符合话音的要求。另外，因为还有其它综合业务的传输，对无线传输系统的带宽要求大于64Kbps。
设备选择
正是基于上述这几方面的要求，该方案选择了美国MDS公司的LEDR高速数传电台与VANGUARD路由器共同搭建数话同传网络。在这个数话同传无线网方案中使用了如下网络产品：

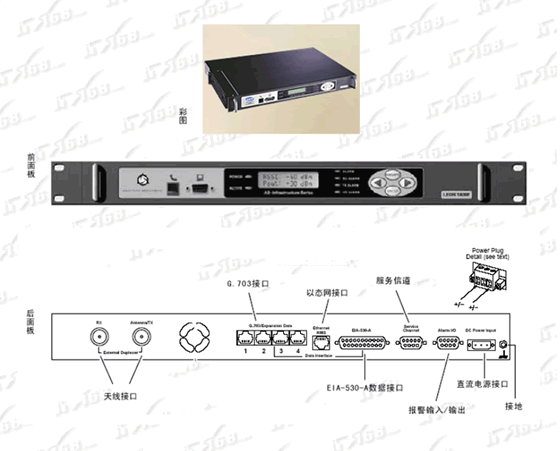

1． LEDR高速数传电台
LEDR系列点对点高速微波电台是美国MDS公司出品的为公众电信和专用部门提供的点对点、全双工、低造价的无线数字宽带链接设备。LEDR产品包括S系列与F系列，其中MDS 400S、900S、1400S属于S系列，分别工作于400MHz、800MHz、1500MHz频段，在25~200KHz带宽信道内数据传输率可达64~768Kbps。400F、1400F为F系列，在带宽0.5~2MHz信道内可传输1×E1~4×E1。这类产品是标准的电信级传输设备，可适用于任何需要高速通信链路的应用领域。
LEDR其独特先进的数字调制技术（高效调制32QAM、16QAM、QPSK/扩频）的使得无线带宽传输可以在传统的窄带调制频段得以实现，克服了高频段无线数据通信产品传输距离与绕射能力的限制，并且提高了灵敏度。
LEDR系列产品具有很多独特功能，譬如提供勤务通道（用于LEDR站点间设置和服务需要）、9600bps数据服务通道、本地或远程监视、I/O告警和 10Base-T 以太网连接。产品提供EIA-530数据接口标准，用电缆连接接口可以转换成v.35标准，或通过接口插板复接成T1/E1接口。所有的LEDR系列电台输出功率为1瓦，可内置或外接双工器。提供1+1热备份或者1+0热保护。前向纠错（FEC）交织和自适应均衡，前面板状态指示，本地或远程诊断，8个报警提示，内嵌SNMP网络管理系统，也可用外加的NMS管理软件即可监视电台。
LEDR微波电台主要应用于：点对点、大跨度电信链路（如本地及郊区电话互联），蜂窝系统（如GSM）基站链接最后一公里接入链路，高速Internet网接入，数字通信专用网，话音数据图象复接后，共用信道链接。
2．VANGUARD路由器
Vanguard公司原是美国摩托罗拉多媒体网络部(MND)，它致力于综合因特网、数据网络工程和软件开发。Vanguard公司将行业网络引入数据接入和语音/数据集成的崭新领域，为企业提供强大的将数据，话音和图象业务集成的网络解决方案，降低用户开销，提高工作效率。Vanguard系列包含有丰富的协议库和应用包，可以满足各种规模的分支机构对更高吞吐量的需求，能使他们高效地连接站点，传送串行、以太网、令牌环网局域网和多媒体流量。

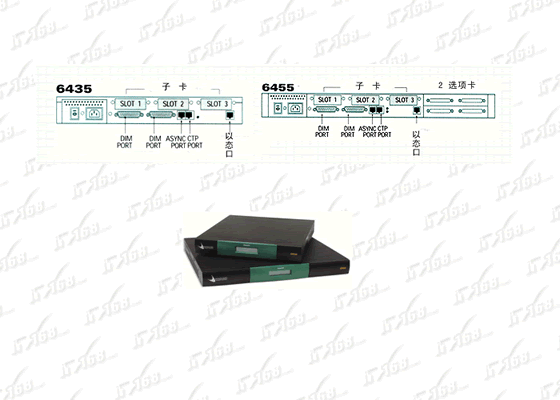

（1）VANGUARD6435和VANGUARD6455
Vanguard 6435 和6455 是具有技术革新性、多业务、基于 RISC 处理器的产品。它们是多处理器硬件体系结构，使用一个尖端的 PowerPC RISC 处理器以及三个附加的通信处理器。这些处理器与不同功能的半导体一起，使该体系结构成为分支节点类产品中最佳性能的体系结构。 另外， Vanguard的 “Vanguard Applications WareTM体系结构”为串行应用、局域网协议和多媒体流量提供更快的应答和更低的延迟。Vanguard 6400 产品非常适合于利用多个模拟/数字专线、帧中继、ISDN、X.25 和 Nx64K 信道化或 T1/E1 服务集的中远程分支机构。传真、Remote VUTM视频、帧中继分组语音和 IP 分组语音可以通过专用或公共帧中继链路与数据流量相结合，同时仍然保持语音和视频质量。Vauguard 6400 产品可以提供包括数据加密标准(DES)、三重 DES 密钥交换和专用密钥管理模式，对 VPN 应用至关重要的敏感数据安全性和机密性提供保证。 Vanguard 6435 和 6455支持多种丰富业务的增强子卡，以满足当今的多业务需求的需要，并提供定制化的解决方案，在用户网络扩展时提供经济有效的新业务功能，满足您对的局域网和广域网方面高宽带应用的不断增加的需求。为现今最流行的“三网合一”需求提供最优秀的解决方案。子卡插槽支持 100BaseT、ATM 和 ADSL 等高性能的增强子卡。
硬件：
Vanguard 6435：桌面设计，3个扩展插槽，2个插槽可以用于高带宽应用的增强子卡。
Vanguard 6455：独立式或机架设计，包括 19 英寸机架硬件工具集，5个扩展插槽，2个插槽可以用于高带宽应用的增强子卡，插卡式主板，插卡式选项卡。
（2）VANGUARD320
Vanguard 320 是一种小巧、灵活的网络接入设备，适用于将以太网以及多种类型设备，如终端、PC机、工作站和控制器等，可以组合接入ISDN、帧中继和X.25公用或专用的网络。Vanguard 320以其可扩充选项子卡的槽口能力，实现了保护用户投资及根据用户需要选择最有效的网络服。
Vanguard 320可以配置为将一个以太网和二个串口设备连接至网络，其中一条串口链路可配置为网络中继线，用于链路故障恢复。同步工作速率可达到2.048M比特/秒（E1），异步工作速率可达到115.2K比特/秒。Vanguard 320配置了Voice Relay话音中继选项卡后，可在帧中继网或专用网上支持话音应用。
硬件：
方案实现
军队要建立自有专网，需要建立一个长距离端到端的无线链路。这个自有专网主要用于语音通信和数据通信，它是一个无线传输（数传电台）和路由技术（路由器）的综合体，看起来是一个独立的专有“广域网”，而由数传电台组成的无线传输相当于这个广域网的链路部分，路由器则是这个广域网中的节点。
营区的分布比较分散，距离较远，从连队总部到营区要经过多级中继，这要求数传电台要具有良好的传输能力。还有就是路由器得是一个能胜任多业务的系统。上文所介绍的两种产品：LEDR高速数据传输电台和VANGUARD路由器，就能非常优秀地运用在这个应用环境里。
1．数传电台：将采用LEDR的F系列中的400F、1400F，其中1400F使用在总部，400F使用在营区。因为F系列是高速的无线数传设备，传输速率可以达到从2.048Mbps（1×E1）到8.192Mbps（4×E1），非常适合于多媒体业务的高带宽传输需求。这也是专有高速广域网的终极目标。
2．路由器：在中心总部采用VANGUARD 6455，在营区按规模的大小采用VANGUARD 6435和VANGUARD 320。

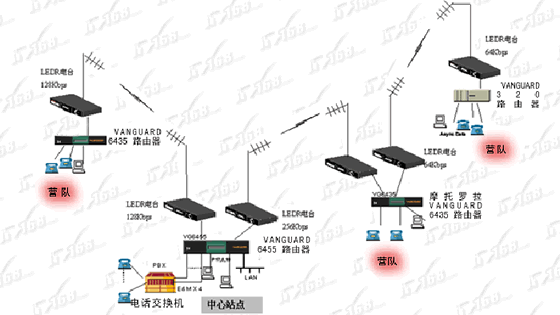

方案拓朴图如下
从拓朴图中我们可以看到：LEDR高速数传电台通过定向天线点对点传送信号；节点各种接入业务的实现由VANGUARD系列路由器来担任。通过该系列路由器的专用语音子卡与语音压缩技术实现最重要的语音业务，其中，中心连队站点还通过PBX电话交换机扩展来自语音子卡语音信号，使得通话的门数得以大大提高，其它营队按需可以直拉使用语音子卡接入电话机。由于话音系统对线路延时的敏感性，要求无线电台和路由器的延时必须符合话音的要求，在案例实践中，LEDR高速数传电台与VANGUARD路由器的组合，能使语音达到7跳（节点）而不失真。除话音通信以外，还实现了数据业务的传输，通过高速串口以及灵活选配VANGUARD路由器的子卡可以接入各类数据业务，其中最重要的各节点的局域网。通过VPN加密技术可以建立起通信的安全通道，保证军事通信保密运行。
小结：
本案突出的特色是：利用了LEDR F系列电信级微波高速数传电台和VANGUARD路由器的特殊语音技术，为客户建立起专有的点对点、大跨度广域网链路，为长距离电话互联、数据接入共享信道，高速连接。
这个方案不仅可以运用在军队中，当然也可广泛运用在电力、学校、政府、银行、交通、公安、救护等民用专有广域连接方案需求中。
