  TP-Link多种环境下的组网解决方案


  TP-Link在长期与广大行业内客户、家庭用户合作的过程中,积累了丰富的实践经验,并成功的为各个领域的用户提供完整的、多元化解决方案。TP-Link的解决方案提供业界最全面的多业务系列来帮助服务供应商快速扩展客户群和增加收入,在推动高价值业务扩展的同时,为推出更多更有利润的服务提供一条发展途径。TP-Link借助在系统集成和服务供应的优势为广大用户提供组网参考及解决方案的能力;同时通过提供广泛全面的网络系统设备帮助运营商最大限度地降低新业务总投资成本。领先的技术、稳定的品质保证和对客户支持的承诺使TP-Link可始终确保业务成功。在此,您将获得所需的网络产品、服务和咨询意见等知识和专业技能。这里汇集了TP-Link最领先的网络产品、以及卓越的网络经济观念,这里还有为您量身定做的企业级、行业客户及家庭型解决方案!

  一.网吧网解决方案

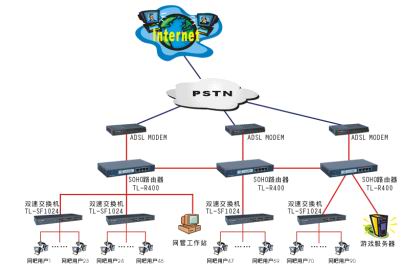

   TP-Link多种环境下的组网解决方案(图一)
   1、方案说明:

  TL-SF1024性能稳定,可靠性高。延迟小、速度快,符合中小型网吧对速度的需求

  网吧工作站采用高性能的TF-3239D 10M/100M自适应网卡,提升网络速度,可以满足网络游戏玩家的要求。服务器采用TG-6421/TG-3220千兆高性能网卡,解决服务瓶颈问题。局域网通过ADSL上网,性能高,价格便宜。对于大型网吧,由于网络中节点数较多,数据流量较大,此时可通过申请多条ADSL线路提升上网速度(如上图中为3条),同时还可以提高整个网络稳定可靠性,起一定的备份作用。 TP-LINK网络设备品种齐全,性能稳定,用户可以从实际需要出发,根据网络需求,灵活选用。

  2、方案特点:

  ■可根据实际需要,灵活控制局域网内不同用户对INTERNET的不同访问权限;

  ■内建防火墙,无需专门的防火墙产品,即可过滤掉所有来自外部的异常信息包,以保护内部局域网的信息安全;

  ■集成DHCP服务器,网络中所有计算机可以自动获得TCP/IP设置,免除手工配置IP地址的烦恼;

  ■灵活的可扩展性,根据实际连入的计算机数利用交换机或集线器进行相应的扩展;

  ■经济适用,使用简单,可通过网络用户的WEB浏览器(Netscape或者Internet Explorer)进行路由器的远程配置。

  二.SOHO用户组网方案

  本方案适用于小型办公或家庭办公环境,如个人工作室等。支持ADSL宽带上网,打印共享,移动办公等服务。

  通过SOHO路由器接ADSL,然后利用无线漫游方式实现资源共享,必要时可加接TL-SF1008M交换机。

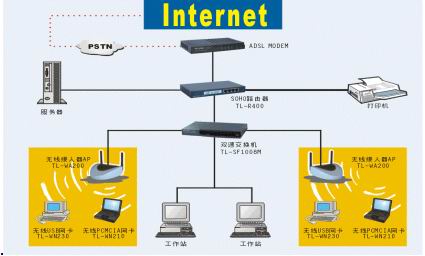

   TP-Link多种环境下的组网解决方案(图二)
  1、方案说明:

  ■主干采用TL-R400 SOHO路由器,通过ADSL服务接入INTERNET,同时打印机直接连在TL-R400上,实现打印共享。

  ■采用TP-Link无线产品联网,灵活方便,同时结合TL-SF1008M Mini交换机实现与有线网络保持无缝连接。

  ■网卡采用TF-3239D 10M /100M 自适应网卡,符合快速以太网的要求,实用性很强。

  ■经济适用,由于TL-R400集成了打印服务器,故可节省一台打印服务器的钱,同时对于4台计算机以内的SOHO用户还可节省一台交换机。

  ■内建防火墙,无需专门的防火墙产品,即可过滤掉所有来自外部的异常信息包,以保护内部局域网的信息安全。

  ■集成DHCP服务器,网络中所有计算机可以自动获得TCP/IP设置,免除手工配置IP地址的烦恼。

  ■可根据实际需要,灵活控制域网内用户对INTERNET的不同访问权限。

  ■联网灵活,接入方式多样,可根据实际情况,随意选择CABLE/xDSL/56K MODEM/以太网路连接多台计算机共享INTERNET。

  ■使用简单,可通过网络用户的WEB浏览器(Netscape或者Internet Explorer)进行路由器的远程配置。

  ■支持无线漫游,无线方式增加使用的灵活性与移动性。
  三.中小企业网解决方案

  主干采用TL-SL3210P网管交换机,通过VLAN技术以实现对每台计算机可访问范围的限制。同时支持端口汇聚功能,能有效提高主干部分的带宽和连接可靠性,符合现代企业对可靠快速等方面的需要。

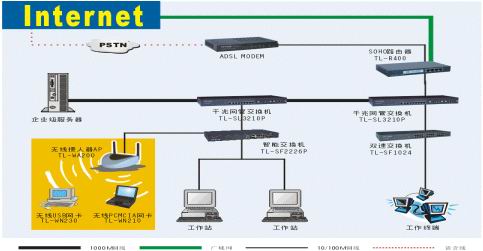

   TP-Link多种环境下的组网解决方案(图三)
  1、方案说明

  ■采用TL-R400路由器直接接广域网或利用ADSL服务接入INTERNET。

  ■对于本部门内部的计算机系统,不同部门根据需要采用TL-SF2xxxP系列智能交换机或TL-SF1xxxP系列交换机作为连网设备实现100M交换到桌面,同时可节省投资费用。

  ■服务器采用TG-6421/TG-3220千兆网卡,工作站采用TF-3239D 10M /100M 自适应网卡,符合快速以太网的要求,实用性很强。

  ■对于会议室或展示厅,由于不方便布线,可以采用无线连接方式,并可与现有的有线网络保持无缝连接。

  2、方案特点:

  ■使用VLAN技术,可有效控制用户的访问范围,符合企业的实际要求。

  ■支持宽带互联网(ISDN/ADSL/DDN等)接入。

  ■兼容企业内部原有的10M网络环境和设备。

  ■简单易用,维护方便,无需专业人士即可维护。

  ■可使用TRUNK技术,合理分配带宽,提高网络可靠性,消除传输瓶颈。

  ■使用光纤布线可突破以太网百米传输距离的限制,使网络延伸至2-60KM。

  ■有线与无线网络有机结合,联网方式更加灵活。

  ■将来可直接升级至1000M,具有良好的可扩展性和可升级性。
  四.中小型校园网解决方案

  本方案适用于一般中小学校园网、职业学校校园网、大学的院系级子网。 网络建设采用以太网技术,建筑之间布线采用室外光纤,网络采用星型结构,即由网络中心向其它建筑辐射;建筑内部布线采用5类双绞线进行垂直和水平布线。

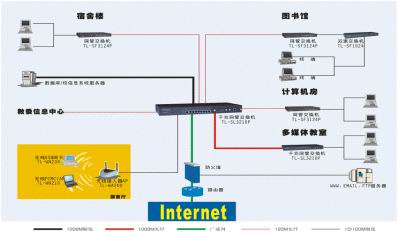

   TP-Link多种环境下的组网解决方案(图四)
  1、方案说明:

  ■采用TL-SL3210P千兆网管交换机作为网络核心。

  ■各楼之间布线采用室外光纤,同时教学楼与计算机房由于网络流量较大,采用TL-SL3210P千兆网管交换机作为楼宇交换机,其它各楼采用带光纤模块的TL-SF3124P交换机,每个楼内部根据各终端实际应用需要,用TL-SF2xxx系列智能交换机或TL-SF1xxx系列交换机以100M交换到桌面。

  ■校园网采用路由器上INTERNET网,同时安装防火墙保护内部网络安全

  ■服务器采用TG-6421/TG-3220千兆网卡,工作站采用TF-3239D 10M/100M自适应网卡,符合快速以太网的要求。

  2、方案特点:

  ■使用VLAN技术提高网络性能,隔绝广播信息。同时可以将不同的班级、单位划分在不同的VLAN中,从而保证网络安全。

  ■支持宽带互联网(ADSL/DDN等)接入。

  ■100/10M端口速率,可以提供多媒体教学等多种教学手段。

  ■可直接接入1000M主干网,具有良好的可扩展性和可升级性。

  ■简单易用,维护方便,无需专业人士即可维护。

  ■使用光纤布线可扩展至2-60KM。
  五.数字家庭网解决方案

  本方案适用于白领家庭,支持ADSL宽带上网。

  对于ADSL用户,采用ADSL+以太网技术,通过ADSL轻松接入Internet(如拓扑一),必要时可加接无线网。
   TP-Link多种环境下的组网解决方案(图五)
  对于ETTH(以太网到户)用户,采用无线接入方式。(如拓扑二)。
   TP-Link多种环境下的组网解决方案(图六)
  1、方案说明:

  ■采用TD-8830 ADSL Router(或TD-8831、TD-8200、TD-8300 ADSL MODEM)宽带上网。

  ■对于生活品质要求高的用户,如想在家移动上网(如在阳台上上网),可采用TP-Link无线产品实现无线轻松上网。

  ■无线方式增加用户使用的移动性,TP-Link无线产品通过采用认证(存取控制列表(ACL)、WLAN 服务区域ID号 ( ESSID))和WEP加密两种方式来保证传输安全。

  2、方案特点:

  ■使用简单,TD-8830 ADSL路由器已经内置了PPPOA、PPPOE协议, 当电信开通的ADSL是使用PPPOA、PPPOE协议时(目前主流使用的协议),则您的PC机上无需再安装任何客户端软件,直接在ADSL路由器上做设置即可;内置的话音分离器,也使你无需再外加分离器,就能在上网的同时,打电话或收发传真。

  ■TD-8830 ADSL路由器可通过Web浏览器方便地进行图形化配置,使整个安装过程变得非常简单。

  ■随带的管理软件,更具有诊断、日志记录、性能统计等功能,使您网络管理更加轻松简单。

  ■无线方式增加使用的灵活性与移动性。
  六、TP-Link无线企业解决方案

  公司原本存在一个有线的局域网,由于公司业务发展,现有的有线网络不能满足需求,需要增加以太网接口的网络连接;同时需在公司会议室客户接待处组建网络,以满足合作伙伴员工或客户实时咨询公司信息的需求,结合公司的实际情况对新组建的网络提出了以下要求:

  ■简单易用性。不要破坏现有的有线网络重新开挖布线槽铺设线

  ■安全性。要能保证网络安全阻止恶意侵入使办公变得自由自在

  ■高效性。员工在公司内部的任何地点快捷简便自由地访问所有网络资源不需要指定明确的访问地点而可以始终保持网络连接
  TP-Link多种环境下的组网解决方案(图七)
