服务器内存冗余技术内存热备和镜像

　　

信息化的年代离不开网络，服务器是网络不可缺少的部件，所以造就了近代服务器业的迅速发展。而在服务器硬件故障中，内存故障列举首位。

内存故障导致服务器数据永久丢失或系统宕机。这样会给企业或个人带来无法估计的灾难。所以近来服务器厂商在采用越来越多的技术来保障内存的稳定性。我们所知道的主要有奇偶校验技术、ECC技术和IBM的Chipkill-correct ECC技术。现在本人又发觉了两种内存冗余技术:内存热备和内存镜像。这两种技术用于浪潮服务器。这两种技术道底是怎样的呢?下面为大家介绍一下。

内存热备—Sparing

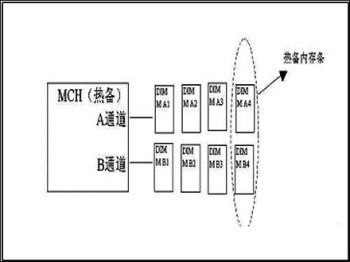

进行内存热备时，做热备份的内存在正常情况下是不使用的，也就是说系统是看不到这部分内存容量的。每个内存通道中有一个DIMM不被使用，预留为热备内存。芯片组中设置有内存校验错误次数的阈值, 即每单位时间发生错误的次数。当工作内存的故障次数达到这个“容错阈值”，系统开始进行双重写动作，一个写入主内存，一个写入热备内存，当系统检测到两个内存数据一致后，热备内存就代替主内存工作，故障内存被禁用，这样就完成了热备内存接替故障内存工作的任务，有效避免了系统由于内存故障而导致数据丢失或系统宕机。这个做热备的内存容量应大于等于所在通道的最大内存条的容量，以满足内存数据迁移的最大容量需求。 内存镜像—Mirroring

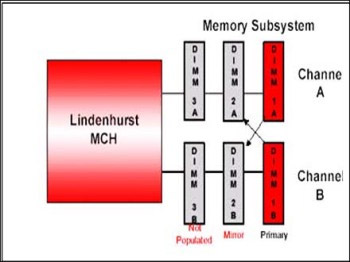

内存镜像是将内存数据做两个拷贝，分别放在主内存和镜像内存中。系统工作时会向两个内存中同时写入数据，因此使得内存数据有两套完整的备份。由于采用通道间交叉镜像的方式，所以每个通道都有一套完整的内存数据拷贝。

在系统芯片组中设置有 “容错阈值”。如果任意内存达到了“容错阈值”，其所在通道就被标示出来，另一个通道单独工作。但仍然保持双通道的内存带宽。 内存镜像有效避免了由于内存故障而导致数据丢失。从上图中可看出，镜像内存和主内存互成对角线分布，如果其中一个通道出现故障不能继续工作，另一个通道仍然具有故障通道的内存数据，有效防止了由于内存通道故障导致的数据丢失，极大提升了服务器可靠性。镜像内存的容量要大于等于主内存容量，当系统工作时，镜像内存不会被系统识别。因此在投资方面，做内存镜像数据保护的投资是没有内存保护功能的一倍。
