阿尔法路由器网吧解决方案

发表于:2007-06-23来源:作者:点击数: 标签:
随着中国网民数量的快速增加,各类网吧也如雨后春笋般的冒了出来。凭借舒适宽松的上网环境和高速便捷的上网服务,网吧吸引了越来越多网民的光顾。同时,网民的数量呈现出了高速增长的态势,网吧这种经营模式已被广大用户所接受。 从最初的几台计算机,到现在



随着中国网民数量的快速增加,各类网吧也如雨后春笋般的冒了出来。凭借舒适宽松的上网环境和高速便捷的上网服务,网吧吸引了越来越多网民的光顾。同时,网民的数量呈现出了高速增长的态势,网吧这种经营模式已被广大用户所接受。

从最初的几台计算机,到现在几十台,上百台,甚至几百上千台计算机的各种规模。

高质量的服务依赖于网吧的硬件设备,主要包括主机和网络设备,而其中网络设备是整个网吧的核心,为了在激烈的竞争中立足,对于网吧的经营者而言,选择一套质量好、综合成本低、服务好的网络设备,是网吧经营者首先要考虑问题。近日,一个朋友打算开设一个中等规模的网吧,因此笔者设计出了下面的方案。

网吧组网需求分析

随着网民视野的开阔,兴趣的转移,网民的需求也不断提高,从最初简单的网页浏览,到视频QQ聊天,VOD点播,网络游戏,教育培训金融服务,网上销售,IP电话等,为网民提供高质量的服务,成了网吧业主的当务之急。

前不久,国内知名的网络设备制造商阿尔法公司推出了针对网吧的机架式宽带路由器新品——AFR-R1604。这款路由器采用的是Intel IXP网络专用处理器,主频533MHz,为系统的稳定运行提供强力的硬件平台。

更重要的是AFR-R1604采用了阿尔法独有的“双芯CPU”游戏加速系统,突破了长期以来仅能软件加速的技术瓶颈,带给您不同凡响的网游新体验,保证您的网游酣畅淋漓、快人一步,助您的网吧事业再登尖峰!

了解网吧的朋友可能都知道,由于网络游戏以及在线电影的迅速升温,路由器所要承受的数据交换压力越来越大,这些都对路由器的CPU提出了更高的要求,而AFR-R1604所用CPU高达533MHz的主频则完全可以承担这样的重任。

实际组网过程

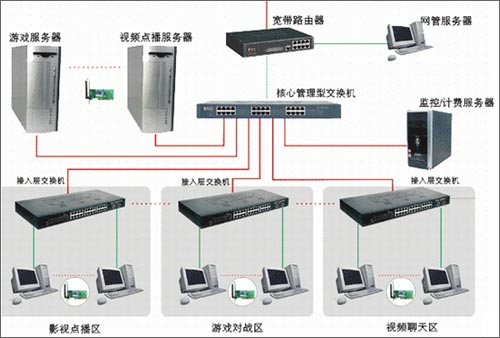

阿尔法路由器网吧<STRONG><A href=解决方案(图一)" />

网吧拓扑结构示意图

路由器

路由器方面我们选择了阿尔法的R1604,这款产品除了具有强大的防火墙功能,这款面向网吧用户的宽带路由器还支持IP地址过滤、域名过滤、MAC地址过滤、内容过滤和提供安全日志,提供基于端口安全、封包过滤等功能管理。

管理员还可以利用过滤功能阻止特定内部用户的互联网接入,可以通过互联网进行远程管理和升级支持路由器配置文件的保存与恢复,最大限度的方便用户对路由器的管理。阿尔法网吧级机架式路由器AFR-R1604最高带机数量为1024台。

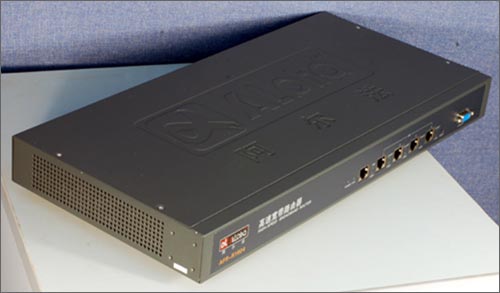

阿尔法路由器网吧解决方案(图二)

此款路由器的另外一项功能就是防范攻击,AFR-R1604为网吧/企业网络提供强大的安全保障,其支持内/外部攻击防范,提供扫描类攻击、DoS类攻击、可疑包和含有IP选项的包等攻击保护,能侦测及阻挡报文窃听、IP地址欺骗、源路由攻击、IP地址扫描、端口扫描、DoS等网络攻击,有效防止Nimda和冲击波等病毒攻击。

交换机

由于同一品牌的产品不存在兼容性问题,因此交换机、网卡等设备我们均选择了阿尔法的产品。阿尔法AFS-t2224千兆交换机,是一款专为用户由百兆局域网向千兆局域网平滑过渡而设计的一款优秀产品,本交换机提供24个10/100Mbps 自适应以太网端口,2个10/100/1000Mbps 自适应千兆以太网端口,所有端口均支持平行/交叉线自动识别功能,既可当作普通端口使用,也可以用作Uplink 骨干级联端口,客户可以在保留原来百兆网络布线的基础上,通过千兆口解决服务器端的瓶颈问题,同时用户也可以将这一产品作为部门级接入设备,通过千兆口与主干高速连接,是网吧、学校、企业提升网络速度最直接的理想产品。

百兆网卡

阿尔法A8网卡采用Realtek8139D芯片,是高性能的10/100M自适应32位PCI快速以太网卡,完全遵循PCI22.2总线规范.该卡能在10BASE-T和100BASE-TX之间自动进行切换,自动识别并调整传输方式和传输速度(全/半双工、10M/100M)。另外它还支持远程启动等功能。

整个组网方案特点

第一:设置过程非常简单

不少国外品牌的路由器产品都是英文操作界面,使用命令行方式配置,这无疑会增加英文不好的技术人员的使用难度。同时,如此繁琐的设置过程对一般水平的技术人员来说也过于复杂了。因此一旦网吧出现问题,只能找厂家的售后人员进行解决,但这既耽误时间,又要花费金钱。

而AFR-R1604则完全不同,它提供中文Web配置界面,设置起来直观方便,同时支持CLI命令行配置,为网络专业人士提供便捷高效的管理方式。它还支持外挂Syslog服务器记录信息,提供免费Syslog服务器软件,更好地协助网络管理员监控网络,完成网络的安全管理任务,确保企业网络安全

第二:综合性价比较高

熟悉路由器市场的朋友都知道,很多中等规模的网吧采用的路由器动辄要上万元。而AFR-R1604则完全不同,它不仅功能强大、性能稳定,而且原价仅为2400元。现在正在促销之中,又便宜了300元,只要2100元即可购买到。

第三:局域网升级方便

虽然我们的设计方案是面向一个中等规模的网吧,但是由于AFR-R1604的最高带机数量为1024台,因此预留了升级的设备。而阿尔法AFS-t2224交换机也预留了升级的方案,它是一款专为用户由百兆局域网向千兆局域网平滑过渡而设计的一款优秀产品,2个10/100/1000Mbps 自适应千兆以太网端口,既可当作普通端口使用,也可以用作Uplink 骨干级联端口。

以上就是笔者为朋友网吧所做的设计方案,其中采用的AFR-R1604防火墙路由器集专业防火墙与高性能宽带路由器于一体,既节省了网吧/企业的网络投资,更简化了企业的网络管理,并能为大型企业、网吧提供完整、安全、经济、高效的网络解决方案。有类似情况的朋友不妨亲自
