中兴ZXA10 MSAN典型组网解决方案

下一页 1 2

　　
　　为了提供全面业务的承载，并保证不同业务的QoS，以及必要的可靠性和安全性，ZXA10 MSAN充分考虑目前的网络资源，提供了丰富的组网方案。

　　1. 内置“综合业务调度系统”组网方案

　　ZXA10 MSAN综合业务调度系列产品S300、S200，体积小、容量大，具备业界领先的集成度，提供了丰富的资源管理和调度能力。此方案不仅可以提供灵活的组网结构、强大的业务承载及扩容能力，还可以通过扩展RPR功能，实现向全IP网络的过渡。

　　根据业务需求、业务量以及光纤资源情况，可灵活组建环形、链形、树形等结构的网络，以及各种形式的组合。

　　

解决方案（图一）" src="http://www.ltesting.net/uploads/2007/06/1_200706231949213.jpg" border=0>

　　组网特点：

　　提供了强大的宽窄带业务接入及调度能力，业务比例可随意调整，方便用户规划；

　　强大的等同MSTP功能，为其他设备提供传输通道，减少空间占用及设备投资；

　　宽窄带业务统一光端口传送，减少光纤资源占用，方便网络规划；

　　适用于新建综合业务接入网的区域。

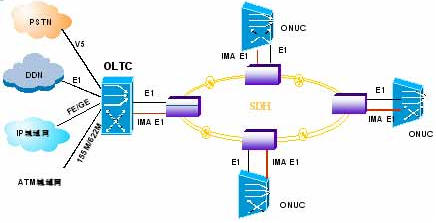

　　2. SDH组网——E1接口方式

　　对于已建有SDH网络，且其传送能力依然可以满足当前宽带业务需求的地区，ZXA10 MSAN系统提供了基于现有SDH组网的解决方案，保护原有投资。

　　ZXA10 MSAN系统ONUC设备支持将宽带业务封装成IMA E1方式，利用现有SDH网络的E1资源，同时进行宽带、窄带业务的承载，实现现有的SDH传送网上进行综合业务传送。

　　

　　组网特点：

　　利用已有的SDH传输上尚余的E1资源，提供宽窄带业务的接入；

　　无需重复建网，快速接入用户；

　　适用于宽带业务量较少的区域。
