双绞线传输显示系统典型应用实例

　　     传输与切换系统是显示系统的重要组成部分。按照传输线的种类，可将显示系统分为不同的类型。传统的传输与切换系统使用的传输线是同轴电缆，因此我们可以将其定义为同轴电缆传输显示系统。

本文要向读者介绍的是以超五类网线为传输线的一种新型的系统，我们将其定义为双绞线传输显示系统。双绞线传输显示系统的提出，是基于双绞线在RGB信号传输方面独到的优越性。与同轴电缆比较，双绞线传输具有以下优点。第一，双绞线布线与施工简便，线路造价低。第二，可抑制系统中的电源和地线干扰。这是由于双绞线收发器采用差分方式传输信号，对共模干扰具有很强的抑制能力。在系统地线复杂，存在严重干扰的情况下，使用双绞线传输，可有效地消除干扰。我们可以根据工程的实际情况，适时地采用双绞线传输方式，达到最佳的显示效果。

    下图是一个双绞线传输显示系统的应用实例。由图可见，该系统由信号源、双绞线发送器、传输线、双绞线矩阵切换器及显示设备（投影机）五部分组成。其中的信号源和显示设备与同轴电缆系统完全相同，所不同的是信号接口、传输线、矩阵切换器这三部分。此处的矩阵切换器与显示设备安装在相近的位置，因此在矩阵切换器与显示设备之间仍采用同轴电缆传输。而信号源与矩阵切换器之间采用了双绞线传输。在信号源与双绞线之间需插入一接口设备，叫做双绞线信号发送器（BTT-01），其主要功能是将非平衡计算机视频信号转换为平衡信号，以便与双绞线匹配连接。同时，双绞线发送器还具有可调线路特性补偿功能，以弥补长传输线对信号造成的损失，提高图像的清晰度。BTT-01发送器的输入为VGA，与计算机显卡连接，输出为RJ45，与双绞线连接，此外还有一个本地监视输出，接计算机显示器。传输线是使用的非屏蔽（UTP）超五类（CAT5）网线，此种网线是目前网络布线使用最多的，价格较低。但市场上的超五类网线品牌繁多，质量差异也很大，在采购时应注意选择品牌质量皆优的产品。对屏蔽（STP）超五类网线，其屏蔽空间电磁辐射干扰的能力要优于非屏蔽超五类网线，在环境电磁干扰较大，要求高的场合，可考虑使用。系统中使用了一台矩阵切换器作为信号交换中心。但此处的矩阵切换器与通常的矩阵切换器有所不同，是一种双绞线矩阵切换器，其输入为RJ45接口，可与双绞线直接匹配连接，输出为VGA接口，可通过RGB信号电缆直接与显示设备连接。

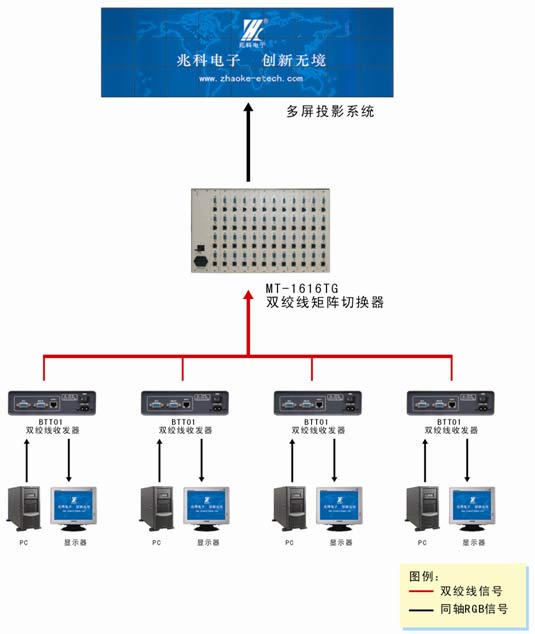

双绞线传输显示系统的应用实例

    该系统的突出优点是可以避免信号源部分与系统的其他部分之间存在的共模干扰。通常，在显示系统中，信号源是分布在一个广阔的地域中，通过信号线与显示控制中心连接。而地域范围越大，产生干扰的可能性也就越大。由于该系统在信号源与显示控制中心之间采用了双绞线传输，从而有效地抑制了共模干扰。此外，也使施工大为简化，大大降低线路造价。

    在2005年度，北京兆科恒业电子技术有限公司首次成功地推出了多套双绞线传输显示系统，取得了极大的成功。在我军某部车载作战指挥系统中，采用了兆科MT-1604TG双绞线矩阵为切换中心的双绞线传输显示系统，系统图像清晰，工作稳定，得到用户的充分肯定。我军某作战指挥所显示系统规模较大，传输距离远，电磁环境复杂。为避免显示系统受到干扰，采用了兆科双绞线传输系统，简化了施工，有效地避免了干扰，达到了良好地显示效果。除此之外，兆科双绞线传输系统还在多个军用指挥控制系统中得到应用并取得成功。这些成功的案例为双绞线传输系统的应用推广提供了宝贵地经验，同时，通过工程应用，对产品不断改进，使之更为完善。我们可以满怀信心的说，兆科双绞线传输系统已经达到实用水平。
