社会信息化必须要求教育信息化，中小学乃至幼儿教育信息化既是社会信息化浪潮的一个组成部分，又应该是面向信息化浪潮首先要做出的前瞻性和战略性选择。从教育发展轨迹维度看，作为人类文化、知识传承和发展的基本阵地，中小学及幼儿教学阶段具有不可替代性，中小学及幼儿教学阶段将在校园文化和形态上实现新的发展，甚至还要承载更多的功能与任务。因此，完善教育专网的接入，完成中学、小学和幼儿园等学校的接入是目前一个最优选择，它是让中小学及幼儿教育走上可持续发展的最可行、最经济的方式。针对这一教育发展需求，上海杨浦区教育信息中心希望建立一个有高可靠性、强扩展性和可后续升级维护的中小学教育网络引擎。秉承这一需求，华为3Com公司结合自身积累的成功经验及完备的产品线和坚实的研发基础，为用户提供了有效而合理的解决方案。

    方案特点：

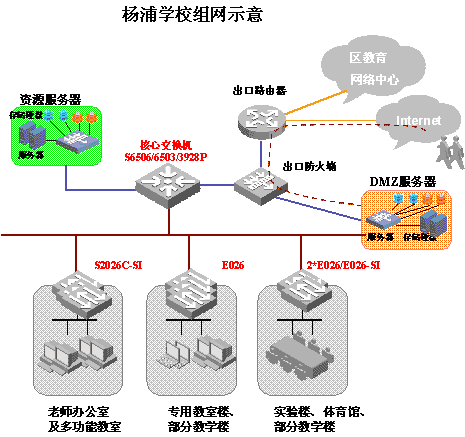

    中小学教育专网是上海杨浦区教育信息中心核心网的重要组成部分。此次上海杨浦区教育信息中心网络的升级改造将立足建立一个多网融合、基于策略管理的、高可靠性、高性能的现代教育网络。考虑到技术的先进性、成熟性，结合校区分布特点，华为3Com按照杨浦区中小学的学校规模、信息点数量等分为了4种类型：A类、B类、C类和D类。由于本次建设的学校网络规模较小，所以采用扁平化的星型网络拓扑结构，即核心汇聚层和接入层，网络效率高，便于管理和维护。组网图如下：

    在杨浦区教育局下属的各个中小学网络中心华为3Com采用了7台QuidwayS6500系列稿端多业务交换机、70余台QuidwayS3900系列千兆智能弹性三层交换机作为各个学校的核心层设备，形成稳定可靠的骨干交换网络。同时采用100余台E系列教育以太网交换机提供用户接入。

拓扑结构

    采用华为3Com公司的解决方案具有以下特点：

    A先进的体系架构适合现代教育应用

    此方案采用的Quidway®S6500系列高端多业务路由交换机是华为3Com公司面向IP城域网、大型企业网及园区网用户开发的系列大容量、高密度、模块化的二、三层线速以太网交换机产品，主要作为企业的核心交换机或城域网汇聚层交换机。该系列产品包括S6502（2槽），S6503（4槽），S6506（7槽），S6506R(8槽)。

    Quidway®S6500能够为城域网、园区网、数据中心提供超高速链路，打造低成本、高性能、具有丰富业务支持能力的高性能网络。Quidway®S6500提供大容量、高密度、模块化的二、三层线速转发性能，同时具有丰富的业务功能、强大的QoS保障、完善的安全管理机制和电信级的高可靠设计，完全满足现代教育对多业务、高可靠、大容量、模块化的应用需求。

    B高端技术支撑提供高可靠保证

    凭借多年服务教育行业的经验，华为3Com在此次万兆校园网解决方案中提供了高可靠性保证技术。此次组网核心层还采用了QuidwayS3900系列智能弹性以太网交换机，它是华为3Com公司为设计和构建高弹性、高智能网络需求而推出的新一代以太网交换机产品。系统采用华为3Com公司创新的IRF（IntelligentResilientFramework，智能弹性架构）技术，将多台分散的设备组成统一的交换矩阵，非常适合作为关注扩展性、可靠性、安全性和易管理性的办公网、业务网和驻地网的汇聚和接入层交换机。

    C具备安全高智商掌控智能控制策略

    网络的高安全性，一直都是网络建设中考虑的最为重要的因素。为了提高此网络方案的安全性，华为3Com采用E系列交换机，这一系列交换机是针对校园用户的安全接入控制需求，采用了完备的完全智能控制策略，该系列产品具备端口限速功能，可采用64Kbps的精细粒度进行端口带宽分配，控制用户的接入速率，防止恶意侵占网络带宽，给用户更多的选择，也提供更多的方便。通过这样的设计能够为上海教育信息中心的中小学教育专网提供超高速链路，真正打造了一个低成本、高性能、具有丰富业务支持能力的高性能网络。

    业务效益

    本次网络工程建成后，将在各学校的校园网内安排多媒体计算机网络教室、办公子系统、电子备课及课件开发子系统、多媒体电教室、图书管理系统及电子阅览室等应用。目前开局基本完成，运行效果良好。通过本次网络建设，大大提高了杨浦区教育局的信息化水平，给电子教学提供了良好的环境。
