校园智能广播系统综合解决方案(附图)

　　

    客户要求：

    我校是一个新建高中校，主体分为教学区、办公区、宿舍区、操场、图书馆、食堂，现拟建一个广播系统，具体要求如下：

    1．教学区共80教室要实现6套节目同时播放，以保证6个年级在同一时刻可收听各自的广播内容。

    2．广播室可对任一个教室进行广播。

    3.任何一位英语教师可在同一节课为自己所教的几个班同时进行听力训练或考试。

    4.无论教室怎样变化都可实现对每个年级进行分区广播，实现听力考试，开家长会等。

    5．办公区、宿舍区、操场、图书馆、食堂都需要有广播，且可单独广播，

    办公楼3层楼道长80米，

    宿舍区5层2栋，楼道长100米，

    操场为标准操场200*100平方米，

    图书馆楼3层，500平米/层

    食堂一个800平方米

    6．广播室要求当有紧急情况时，如火灾、重大事故、停电等，可进行紧急广播。

    7．在校长室需建设一个付控系统，以便当有紧急情况，重要情况或校长对全校讲话时，校长在办公室就可实现对广播系统的控制。

    请设计一个方案并列出设备清单。

    需求分析：

    1.根据教学区要求6套节目同时播放的需求，教室设计采用调频广播方式，系统可同时播放60多套节目，当学校想扩展同时播放的节目时，不需重新布线，只需添置前端设备即可，因此采用调频广播系统，前端节目源易扩展，能够满足学校不断增加的语音教学的需求。同时在教室端也可同时接收60多套节目，各班级可根据需要选择收听不同的节目。本系统需求6套节目源，我们设计为3套数字音源和3套模拟音源。

    2.广播室可对任一个教室进行广播，要求广播系统具有可寻址功能，采用金迈视讯公司GMTD-FM可寻址调频广播系统，其具有多通道播放，可寻址播放，自动播放，全频道接收，全功能遥控等功能，在教学区的80个班级每个教室安装一只GMTD-FM可寻址调频音箱，同时也就实现了自由分组广播。

    3.除教学区外的办公区、宿舍区、操场、图书馆、食堂都需要有广播，且可单独广播，设计采用金迈视讯智能分区定压广播系统，具体分区如下：

    一区：办公区二区：宿舍区三区：操场四区：图书馆五区：食堂

    4.广播方案中音箱的设计：

    （1）教室内部：GMTD-FM可寻址调频音箱，每教室一只，共80只。

    （2）一区办公楼区：楼道内配壁挂式无源音箱，在楼道长1/3和2/3处安装一只3-10W音箱，每层楼需挂2只，共有三层6只，办公区所需总功率为：60W。

    （3）二区宿舍区为：楼道内配壁挂式无源音箱，在楼道长1/3和2/3处安装一只3-10W音箱，每层楼需挂2只，共2栋5层20只。宿舍区总功率为：200W。

    （4）标准操场：200*100平方米，沿两边每隔60米安装1只60W的室外音柱，分布方式为：1条长边挂3只，两条短边各1只。操场区功率为：300W。

    （5）图书馆：采用吸顶式天花喇叭，每层安装3W吸顶喇叭9只，三层共27只，总功率81W。

    （6）食堂一个800平方米，安装6W吸顶喇叭12只，总功率72W。

    5.广播室要求可进行紧急广播，广播室的控制主机可随时进行手动切换，以播放紧急广播和临时广播，教室端调频广播部分配备音频插入器，当发生紧急情况时，通过插播器将紧急广播信号强插到所有频道，同时校长副控系统也可在主控室无人值守的情况下，随时切换进行紧急广播，在广播室和校长室各配备一台UPS电源，延时半小时，以保证在断电的紧急情况下能进行紧急广播。

    6.校长副控系统我们设计为用液晶触摸屏控制的一个校长讲话和紧急广播系统，配备一个前置放大器，一只会议话筒，一个液晶触摸屏控制器，一台UPS电源，设计简单、操作方便。

    7.主控系统采用多通道数字播出控制主机，系统同时可输出3路数字音频广播，同时可根据要求对教学区（采用调频广播方式），其它区域（采用定压广播方式）进行计算机控制。

    系统可实现的主要功能：

多路立体声播放  分区播放   电源管理   全频道接收     音乐铃声  校长副控

多通道数字播放  定点播放   授权管理   全功能遥控     听力考试  紧急广播

多通道调频播放  定时播放   共缆传输   PLL锁项环稳频  背景音乐  液晶触摸屏控制

预排播放表     无人值守    播放监控   LED频率显示   多语种教学  音频插播

解决方案(附图)（图一）" />

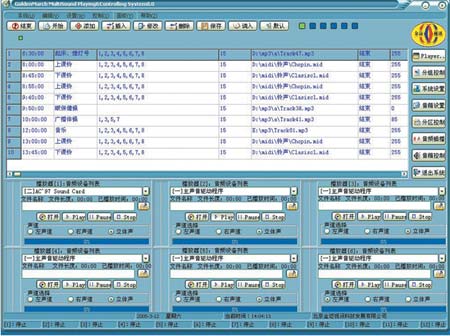

操作系统界面

    系统设备清单

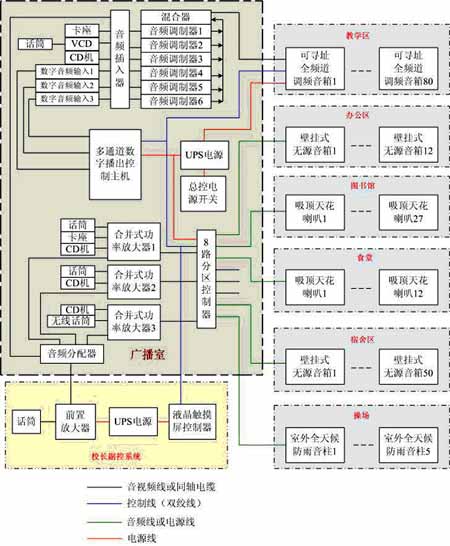

    系统拓扑图

系统拓扑图
