校园智能定压分区广播系统解决方案

    客户要求：

    我校有六个年级60个教室，现要建立一套广播系统具体要求如下：

    1．每个班级都安装音箱，教室面积为60平方米

    2操场为400米的标准操场，需要有独立广播，

    3．各个年级可以实现分区广播

    4．实现音乐打铃

    5．广播室可实现自动播放，无人值守

    请设计一个方案并列出设备清单。

解决方案（图一）" />

分区控制器

    需求分析：

    学校条件

    6个年级共60个班（教室）。

    每个班（教室）60平米。

    操场为400米跑道的标准操场。

    解决方案

    从普及校园广播网和降低学校成本的角度考虑，建议学校安装普通定压广播系统,并在系统的前端加上广播自动播出和控制系统，以实现广播系统的智能化。

    配备一台多媒体主控计算机，按装自动播出系统软件来实现定时播放、自动播出、音乐打铃和分区控制等。

    对六个年级和操场可进行单独广播，须将六个年级和一个操场分为七个区来建设，并在系统前端配备一台8路的分区控制器，通过主控软件控制各个区的播放。

    功放是广播系统中的重要设备，需要科学的配备和使用才能保证整个广播系统的播放效果，此系统中我们设计配备功率放大器2台，操场和60个教室各配一台，功放的功率根据其带动音箱功率的总合来确定。

    根据每个班（教室）60平米的面积，每个教室配置一个6W的无源音箱就可以满足收听效果，60个教室音箱的总功率为360W，配1台450W的功放，操场应配室外防水音柱，每个60W，配6个音柱共360W，即可满足操场区的播放效果，根据音柱总功率，操场应配1台450W的功放。

    在供电电压不稳定的地区，建议使用UPS稳压电源，这样可以确保系统的稳定供电，避免由于电压不稳致使系统工作不正常或损坏设备，影响学校正常使用。

    智能分区广播系统是目前大中小学校采用最多的一种广播方式，系统具有投资经济，实现简单的特点，其主要实现的功能为音乐铃声、自动播放、无人值守、自动分区广播。对于系统中的公共广播设备（功放、音箱等），我们建议学校采用中档产品，特别是功放，功放质量太差会影响整个系统的播放效果和质量，系统前端的控制计算机采用流行配置或品牌机都可，但不要作为其他用途，如上网，玩游戏等，以避免控制主机故障，影响广播系统的正常播出。

    系统设备清单

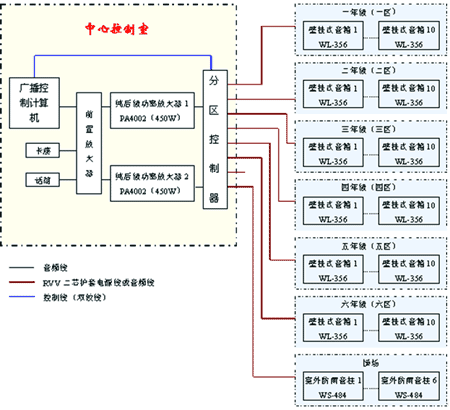

系统拓扑图
