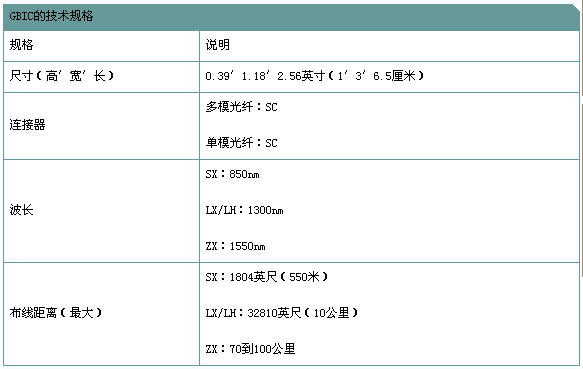

GBIC的技术规格

 GBIC的技术规格以及端口布线规格(图一)

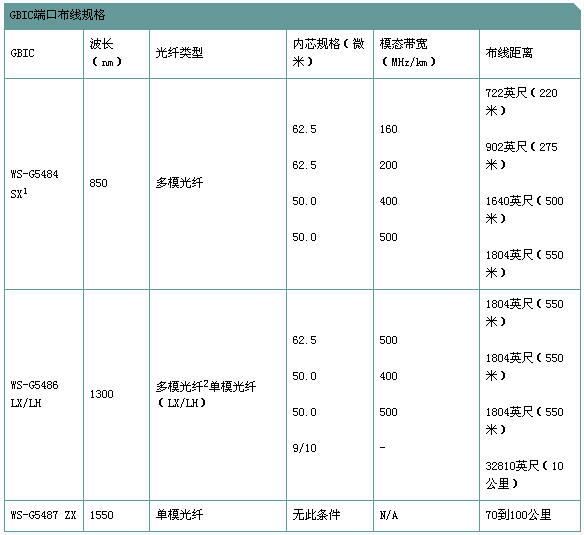

  GBIC端口对应的布线规格

  下表给出了安装在千兆位以太网端口上的GBIC的布线规格。请注意,所有的GBIC端口都使用SC型连接器,所有列出的GBIC(多模和单模光纤)的最小布线距离为6.5英尺(2米)。

GBIC的技术规格以及端口布线规格(图二)

  1 仅使用多模光纤。

  2 需要模式调整修补线(CAB-GELX-625或等效产品)。若多模光纤使用一般的修补线,1000BaseLX/LH GBIC和短链路距离(几十米)将会造成收发端饱和,造成误码率(BER)提高。另外,若LX/LH GBIC与62.5微米的多模光纤配合使用,您必须在链路收发两端的GBIC和多模光纤之间安装一个模式调整修补线。若链路距离超过984英尺(300 米)时,也需要模式调整修补线。

  注释:为了遵循IEEE标准,必须使用模式调整修补线(CAB-GELX-625或等效产品)。IEEE发现,当使用某些类型的光纤内芯时,链路距离不能满足要求。解决办法是使用模式调整修补线,从偏离中心位置的精确位置上发射激光束。而修补线的输出遵循IEEE 802.3z 1000BaseLX标准。

  注释:WS-G5487 1000Base-ZX GBIC提供了21.5 dB的光能量,因此,您必须使用光损耗测试工具对光纤进行测量以验证光纤的光损耗(包括接头和结合处)小于或等于该数字。在进行光损耗测量时,必须使用1550nm的光源。
