动态包传输技术的宽带城域网

　　

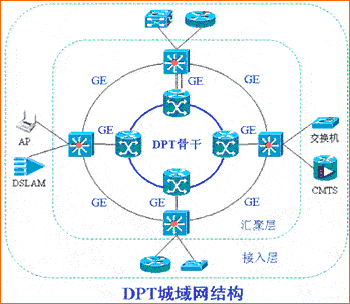

　　对于大型城域网络，宽带城域网络可采用最先进的IP光纤传输技术，这种技术是IP数据包直接在光纤上传输，从而大大提高在以IP应用为主的网络传输的效率和性能。IP光纤传输技术可以无缝地和高速传输技术，如DWDM紧密结合起来。动态IP光纤传输技术DPT，其光纤连接快速切换、50ms恢复IP业务、无路由表重算、带宽动态分配等功能，为宽带城域网提供优异的营用质量保证。采用DPT技术的组网示意图如下所示。



在设备选型上，核心路由器采用业界最先进的GSR12000千兆交换式路由器。GSR采用的三层交换技术为特快包转发技术(CEF)，这种路由处理方式特别适合于包含几十、上百个节点的大型网络；它不会象其他三层交换技术那样，随着网络规模的扩大而处理性能迅速下降。

通过本方案可以将宽带城域网建设成为一个先进的、安全可靠的、易扩展的、可管理的、高性能高效率的多业务多接入信息传输平台。

本方案所采用的DPT技术不仅可以在物理层达到小于50ms的切换时间，而且在网络层提供50ms内IP业务恢复的机制。DPT技术的即插即用特性可以保证快速的增加和删除节点，不影响网络业务，网络可以平滑快速扩展。采用DPT技术，在节点增加时，已有的设备不需要增添端口。本方案最主要的特点是支持 MPLS技术。



广电业务：千兆以太网城域网案例分析

千兆以太网技术以简单的以太网技术为基础,为网络主干提供1Gbps的带宽。千兆以太网与其它速度相当的高速网络技术相比，价格低，同时操作比较简单。

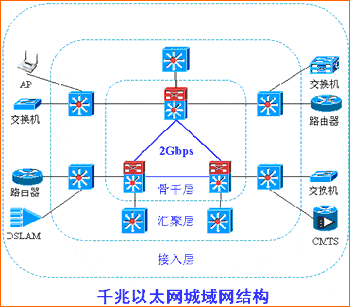

千兆以太网的设计非常灵活，几乎对网络结构没有限制，可以是交换式、共享式的或基于路由器的。现在以千兆以太网技术建设的城域网，一般采用具有硬件三层交换技术的千兆路由交换机作为核心路由交换设备，千兆交换机作为汇聚层交换设备。其网络结构示意图如下所示。



在骨干层，考虑到骨干网络的稳定性和可靠性，采用环形结构拓扑结构。同时，每个核心节点和相邻的两个核心节点之间通过两条千兆以太网链路相连，两条千兆以太网链路采用GigaEtherChannel技术相连，该技术将两条物理的千兆链路归为一条带宽为2G的逻辑链路。骨干网提供用户接入的主要手段是基于 VLAN的接入，应防止VLAN形成环路，这就要求节点设备对每个VLAN都有一个生成树算法予以支持。

对于整个城域网的安全策略主要是采用VLAN技术，访问控制列表及IPSec VPN。

千兆以太网技术比较适合较小型城域网，并具有一定的价格优势，也比较容易升级。
