教育部在“校校通”工程的总体部署中提出,利用5~10年的时间使全国90%左右独立建制的中小学校能够上网,使中小学师生能共享网上教育资源,全面提高所有中小学的教育教学 质量 。因此,选择一个合适的校园网接入Internet方案,需要校园网建设决策者仔细考虑。



教育部在“校校通”工程的总体部署中提出,利用5~10年的时间使全国90%左右独立建制的中小学校能够上网,使中小学师生能共享网上教育资源,全面提高所有中小学的教育教学质量。因此,选择一个合适的校园网接入Internet方案,需要校园网建设决策者仔细考虑。

可选的接入方式

目前校园网接入Internet的方式主要有:光纤、DDN、ISDN、ADSL等。

1、光纤

光纤是速度最快的Internet接入方式,适用于对带宽要求较高的大型校园网Internet接入,当然它的技术要求和成本也是最高的。

2、DDN

DDN是目前校园网接入Internet的主要方式,速度最高可达2Mbit/s。它性能稳定,成本适中,比较适合中型校园网。

3、ISDN

对于终端较少的小型校园网,可选用ISDN接入Internet。ISDN接入Internet的标准速度是64Kbit/s(1B+D)。ISDN配置简单,虽然像Modem一样利用电话线路,但可以在上网的同时打电话。

4、ADSL

ADSL是Internet接入方式的后起之秀。这正是笔者推荐和将要详细介绍的校园网Internet接入方案。

ADSL接入Internet

ADSL是 AsymmetricDigitalSubscriberLine的缩写,中文意思是非对称数字用户线路,下行和上行最快速度分别是8Mbit/s和 1Mbit/s。ADSL上网也通过电话线路,但不需要拨号。ADSL的使用费和维护费用远远低于DDN,而速度却高于DDN,是校园网接入 Internet的理想选择。

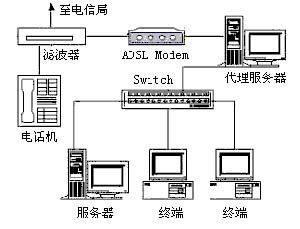

ADSL设备和校园局域网连接如图所示,安装和设置过程如下。

在校园网中选择一台较高配置的PC作为接入Internet的代理服务器。该PC安装两块快速以太网卡。一块通过RJ-45直连网线与外置ADSLModem连接,另一块连接到校园网的交换设备。

外置 ADSLModem和滤波器用RJ-11铜制电话线连接,滤波器通过电话外线连接到电信局。滤波器用于将低频信号与ADSL高频信号分离,如果在滤波器上接入电话机,则上网和打电话两不误,为学校节约了一条电话线路。采用G.Lite标准的ADSLModem由于降低了对输入信号的要求,就不需要安装滤波器了,这使得ADSLModem的安装更加简单。

校园网接入Internet方案一例

ADSL设备和校园局域网连接示意图

国内电信局往往采用不同品牌的交换设备,这些局端设备与不同品牌的ADSLModem之间极有可能不兼容。因此学校在选购ADSLModem时应先向当地电信部门咨询。

代理服务器安装Windows2000Server操作系统,其上运行MicrosoftI SAServer3.0实现Internet访问的管理与控制。教师机和学生机上安装相应的代理服务客户端软件。

几种ADSLModem产品

神州数码DSL-300

神州数码的DSL-300是一款适合中小学校和小型办公室环境的以太网ADSLModem。它配备1个RJ-11ADSL端口和1个10Mbps的以太网端口,可提供简易且有效的宽带接入,以满足交互式视频、高速数据传输和Internet接入等功能。

全向QL1680

这款ADSLModem的10/100M自适应以太网端口占用CPU更少,Web配置界面符合目前流行的Server/Browser模式,支持各种局端设备。
