北京交通管理干部学院千兆校园网解决方案

　　

校园计算机网络已成为学校办学的基础设施和必备条件。中国华育发展总公司是国家教育部直属的、以开发教育软件和网络集成为主、推进教育教学信息化和现代化为主要经营方向的综合型企业。

中国华育通过广泛的市场调研,针对中等学校办学特点和应用需求，潜心研究，开发出“千兆校园网整体解决方案”。该方案以千兆主干网络为基础平台，以校园网应用为主线，以实现广泛的教育资源共享、提高教育教学的现代化水平为目的，为建设信息化学校提供了一个完整的解决方案。

针对不同类型的学校，中国华育开发出了中国职业教育校园网集成系统CVES、中国基础教育校园网集成系统CFES。整个学校的办公自动化、教育管理、图书馆管理、多媒体教学及远程教育可以一网解决。

做为一个典型的案例，北京交通管理干部学院千兆校园网的建设，可以充分展示华育的校园网解决方案是如何帮助学校运用现代教育技术、进行现代化的教学和教育管理的。

北京交通管理干部学院千兆校园网全面解决方案，由中国华育发展总公司信息工程事业部负责设计与实施，于1999年8月开始，1999年10月完成。这是一个整体规划、分步实施、充分考虑现有设备与实际资金情况的方案。第一步，先建立网络中心和主干网，然后建立学校的信息管理网络、教学网络、图书管理网络和电子阅览室各应用子系统，并进行办公楼、电教楼和图书馆的结构化布线，将网络扩展到整个校园；第二步，在所有的教室安放计算机和电视机，进行多媒体教学，实现校园网的全部功能；第三步，通过路由器与CERNET和Internet接入。该方案充分考虑到学校的应用和资金情况，具有较高的科学性和参考价值。

校园网建设核心

校园网建设应该以应用为核心，在设计中充分考虑到教育管理和多媒体教学的要求，并且网络技术上应该具有一定的先进性，同时还要为以后的扩展留有一定的空间。为此校园网应该能达到以下要求：

*网络具有传递语音、图形、图像等多种信息媒体功能，具备性能优越的资源共享功能；

*校园网中各终端间具有快速交换功能；

*中心系统交换机采用虚拟网技术，对网络用户具有分类控制功能。

*对网络资源的访问提供完善的权限控制；

*网络具有防止及便于捕杀病毒功能，以保证网络使用安全；

*校园网与Internet网相连后具有“防火墙”过滤功能，以防止网络黑客入侵网络系统;

*可对接入因特网的各网络用户进行权限控制。

校园网硬件设计

校园网主干网络

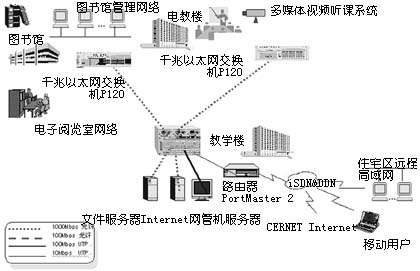

在北京交通管理干部学院千兆校园网方案中，采用基于第三层交换的千兆以太网作为校园网主干。

在本方案中，主干交换机采用LUCENT公司CAJUNP550交换机，它属于第三层千兆以太网路由交换机，内部集成路由功能，具备高容量、无阻塞、优质的管理能力和可靠的多媒体支持等特点。将千兆以太网交换、快速以太网交换、以太网交换以及路由都集成到一个交换机中，使得交换机的功能十分强大。

节点交换机和主干交换机之间通过千兆光纤连接。

电教楼和图书楼采用CajunP120交换机作节点交换机，组成快速以太工作组网。

网络服务器网络服务器包括文件服务器、Internet服务器、网管工作站，以及面向全校使用的小型机等。

服务器根据学校的要求选择了HPLH4服务器。

干线光纤

在校园网中，此次需敷设二条主干光缆，采用的是多芯室内铠装多模光缆，分别敷设在办公楼到电教楼和办公楼到图书楼。

结构化综合布线：

本方案中，我们采用LucentTechnologies的SYSTIMAXSCS综合布线产品。

依据结构化布线原则，本着达到布局美观的效果，楼宇间的布线采用光纤，各楼层的布线走PVC管或在天花板内走线，并在结构化布线系统中的信息插座留有一定的冗余度，以确保日后终端设备位置调整和网络扩展的需要。

广域网互联和网络安全

广域互联也是本设计的重点，本方案中使用PortMaster2R通过一条DDN专线，将校园网接入中国教育科研网CERNET，从而进入国际互联网Internet。

为保证网络安全，防止黑客非法侵入网络，网络必须提供IP防火墙，PortMaster2R是内置防火墙，可有效地保证网络的安全。

应用子网及网络互连

北京交通管理干部学院校园网除网络主干外，还拥有教育管理子网、图书馆管理子网、电子阅览室子网、计算中心子网等。

对于已有的子网只需要通过节点交换机的10M/100M以太网接口与该子网的集线器或交换机相连即可。

网络管理及系统软件

本方案全部采用智能网络设备，并通过网络管理协议传送给管理设备。本方案采用Lucent基于WindowsNT平台的CajunView软件，通过网络管理工作站,对整个网络的智能设备进行有效的图形管理。

本方案使用的系统软件如下：

网络平台：WindowsNTServer4.0中文版，工作站端用Pwin98；

数据库开发平台：MicrosoftSQLServer7.0；

邮件通讯软件：MicrosoftExchangeServer5.5；

应用软件包括：

多媒体视频广播软件：HYcast

多媒体教学及课件制作软件：HYmedia

多媒体视频点播软件：HYVOD

校园网应用

校园网管理信息系统

中国职业教育网络集成系统(ChinaVocationalEducationCampusNetworkIntegratedSystem)简称中职校园网系统(ChinaVocationalEducationSystem)，CVES是其英文的缩写。

CVES是根据国家教委职教司颁布的《国家教育管理信息系统总体规划纲要》的精神，在STSIS(基于校园网和校园卡的中专学校信息系统)基础上发展起来的面向二十一世纪的中国职业教育校园网集成系统。

CVES集管理、教学和科研为一体，是中等专业学校信息化的全面解决方案。通过IC卡的运用，实现了学生证、出入证、阅览证、借书证、就餐卡、上机卡、储蓄卡等的功能，在校园管理方面，形成一道亮丽的风景线。CVES软件的运行网络平台是 WindowsNT4.0，客户端的平台是Win95或Win98，数据库系统则采用了SQLServer7.0

CVES教育管理软件主要包括：

教学管理部分：教务管理、师资管理、教材管理、设备管理

学生管理部分：学籍管理、考绩管理、招生管理、分配管理

行政管理部分：校情管理、校情查询、综合查询、人事管理、光盘后备与查询

通用服务部分：通用查询与报表系统、系统管理

校园网计算机教学系统

计算机教学系统主要包括多媒体网络教室、多媒体视频点播、多媒体视频广播系统。针对北京交通管理干部学院具体情况，华育为学校设计了一个能够充分实现学校先进教育思想的现代化的教学平台。该方案实现了多媒体网络教学功能，它采用华育自有的多媒体教学软件，即华育多媒体视频点播系统和多媒体视频广播系统，并充分利用校园网高带宽的优势，在计算机数据网络中实现了校园闭路电视的全部功能，可以对观摩教室进行现场直播，为现代化教学提供了一个新的平台。

校园网站

校园网不是一个独立的、封闭的体系，校园网与Internet互连后，校园网用户在权限允许的范围内可以使用Internet上的Web访问、Email收发、FTP、Telnet、BBS、新闻组、讨论组、个人主页等服务。

校园网站连接Internet，用于宣传学校形象、教学信息发布、提供信息查询等，以后可成为网上教学的渠道。网站主页的设计，主要由老师创意，学生制作，体现学生的创造性，培养学生的动手能力。

方案特点

综合网络技术的发展，并对学校的需求进行了详细的分析后可看出，北京交通管理干部学院的校园网方案具有先进性、可扩展性、开放性、安全性、可管理性和丰富的应用等特点，是中国华育发展总公司开展教育信息工程的成功案例。
