V2oIP语音视频会议

　　


　　随着全球步入信息化时代，人们对了解事物、交换信息的要求已经从纸、笔、书本、话音等发展到通过声光电信号等各种方式更准确、更快捷、更丰富地表达出来。

随着数字信号处理、压缩编码技术和数据传输新技术的不断涌现，同时出现了许多新的多媒体通信方式。

　　其中，作为多媒体会话型通信业务的一种典型，会议电视业务已在社会性的信息交流中发挥了巨大的沟通作用。会议电视通过通信网络把两个或多个地点的多媒体会议终端连接起来，在其间传送各种图像、话音和数据信号，使出席会议者有亲临现场的感觉。除了用于多点多媒体会议之外，会议电视系统还应用于远程教育、远程医疗等需要传送实时音频、视频和数据的业务。

　　视频会议系统随着ITU-T于1990年制定了ITU-T H.320标准开始在市场上出现产品。而后随着需求的增加，出现了一个发展时期，并于95、96年达到市场高峰。ITU-T也在这一时间制定并完善了一系列的多媒体通信标准ITU-T H.32x，其中包括ITU-T H.323标准。近几年由于通信技术开始从传统的电信业务向IP业务转化，以ITU-T H.320标准为代表的一代视频会议产品开始走出历史舞台，市场份额不断萎缩，取而代之的是以ITU-T H.323标准为代表的新一代IP视频会议产品。

　　Asiasoft eMeeiting是一个全新的Voice over IP和Video over IP语音视频会议软件，它采用了国际电信联盟ITU制定的多媒体H.323通信协议标准，并采用了电信级的语音、视频高度压缩编码处理技术，eMeeting是目前世界上先进的基于IP网络和WEB的PC多媒体通信技术的完美体现。在IP网络环境下，无需昂贵的MCU等会议多点控制设备就可进行多方语音视频通信。eMeeting由服务器端媒体交换通信、WEB管理软件和客户端软件组成，客户端只需要具备有声卡和USB 摄象头的多媒体PC就可以，服务器端可以采用LAN的PC服务器或INTERNET的WEB SITE服务器。

一、 总体结构

　　IP视频会议系统用于在宽带IP网络之上完成多点、实时、双向交互的多媒体交流。根据视频会议系统的具体需求，一个完整的视频会议系统应该包含MCU和会议终端两类主要设备。MCU负责多点通信功能，会议终端负责提供视频会议的用户界面。





1、 IP语音视频会议网络

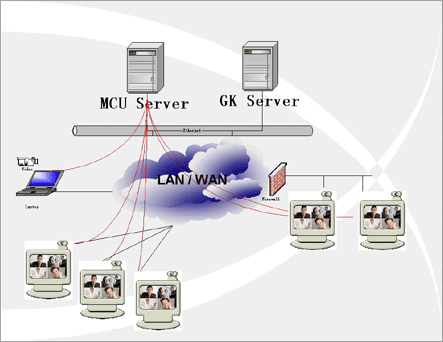

①系统逻辑结构

　　视频会议系统由MCU和会议终端构成，多个MCU构成系统的核心，多个会议终端构成系统的外围应用实体。通过级连，MCU可配置为两级，其中一个MCU为主MCU，位于系统的中心，其它MCU为从MCU，均同主MCU连接，受主MCU的控制。各会议终端连接到MCU。

　　在这个逻辑结构中，会议终端A为主席终端，负责会议活动中的主席控制功能。会议终端A直接连接的MCU为主MCU。其它会议终端（连接到主MCU上或从MCU上）均为普通终端。

②系统物理结构

　　系统物理组网方案可以分为直接广域网接入和局域网接入两种方案。直接广域网接入方案在用户端不需要路由器、交换机等设备，但需要的广域网线路数较多，对视频会议设备的接入能力要求较高。局域网接入方案在用户端需要路由器、交换机等设备，但仅需要较少的线路，对视频会议设备的接入能力要求较低（只需普通以太网网卡接入到局域网）。

③直接广域网接入

　　图中云图部分表示骨干网（如163网、169网等），几个网络云代表骨干网的本地接入部分。视频会议设备（包括MCU和会议终端等）均通过ATM、SDH、DDN、ISDN、ADSL等线路直接接入到本地网，进而接入到骨干网中。这种接入方法适合于视频会议设备物理位置比较分散，设备安放地点没有其它方法连接到本地网的情况。

　　在上面的示例中，各设备的接入方法和接入带宽需要根据视频会议的质量要求和带宽要求来确定。如视频会议要求质量较低，带宽仅限64kbps，那么会议终端就可以采用ISDN接入，MCU可以采用DDN、ADSL等接入。如果视频会议要求质量较高，带宽达到2Mbps，那么会议终端就需要采用DDN、FR、ADSL等接入，MCU就必须采用ATM、SDH等接入。

④局域网接入

　　图中，局域网连接到路由器/交换机。各视频会议设备（包括MCU和会议终端等）连接到局域网上，通过路由器/交换机接入到骨干网。这种接入方法适合于视频会议设备物理位置比较集中，设备安放地点已经有局域网连接到本地网的情况。

　　在上面的示例中，各设备的接入方法统一为10M/100/1000M以太网接入，接入带宽理论上可以达到10M/100/1000Mbps。但根据视频会议的质量要求和带宽要求，设备实际使用的带宽限定在64kbps-2 Mbps的范围。路由器/交换机接入到骨干网的接入方式和接入带宽应参照局域网上全部视频会议设备的总带宽来确定。

2、 MCU

　　MCU是视频会议系统的核心部分，只有采用MCU才能扩大视频会议系统的规模，使视频会议系统的效益发挥到最大。MCU的功能分为三个部分：会议管理，MCU级连，与会议终端连接。

　　Asiasoft MCU是基于PC Server或SUN SPARC服务器的软件。

3、 GK

　　GK网守服务器是进行统一的呼叫地址转换和路由管理、维护、配置和应用开发。

　　Asiasoft GK是基于PC Server或SUN SPARC服务器的软件。

4、 IP终端

　　IP会议终端的功能分为四个部分：MCU连接，通信数据处理，用户界面，辅助设备。

　　Asiasoft eMeeting Client是PC 个人电脑的桌面会议终端软件。

5、 防火墙

　　在企业内部局域网与INTERNET连接处，会设置FIREWALL防火墙，而IP语音视频会议采用的ITU H.323协议本身不具备穿越防火墙的特性，因此需要防火墙穿越软件。

　　Asiasoft eProxy是H.323协议穿越防火墙的代理软件（内、外均可代理）。

二、 MCU多点控制系统

①会议管理

　　MCU可以同时进行多个会议活动，每个会议活动在逻辑上完全独立。MCU中的会议管理功能负责对MCU上正在进行的全部会议活动进行监视和管理。

　　MCU中每一个会议活动均包含一个会议控制部分和通信处理部分。会议控制部分进行整个会议的通信控制、多点连接控制、级连控制和主席控制等。通信处理部分进行多点通信的数据处理，即按照会议控制的指令处理多个会议终端的通信数据。

②MCU级连

　　通常情况下，一个MCU只能连接一定数目的终端（4-32个）。在视频会议规模较小时，一个MCU就可以完成需要的会议规模。但如果视频会议的规模较大（如需要有几十甚至上百个节点参与同一个会议活动），一个MCU就不可能完成相应的会议活动，而必须采用若干个MCU进行级连来扩大会议规模。

　　在级连的情况下，MCU将区分为主MCU和从MCU。一个级连环境中只能有一个主MCU，其它MCU均为从MCU。从MCU只能同主MCU连接，构成一个星型连接结构（如后面的系统逻辑结构图所示）。整个会议活动的全部控制均由主MCU完成，从MCU在主MCU的指挥下协助主MCU完成对其从属会议终端（直接与该MCU连接的会议终端）的控制。

③会议终端连接

　　MCU同每一个会议终端的连接并不独自占用一条物理线路（H.320中的终端独自占用一条或多条ISDN线路），而是所有终端共享使用同一条物理线路，但使用不同的逻辑信道，从而完成通信。逻辑信道对应TCP/IP协议中的TCP连接和UDP连接。

　　MCU中每一个会议终端均采用点到点的模式进行通信，会议终端认为MCU是同它一致的对等点。具体的多点处理是在MCU内部完成的，对会议终端透明。

　　由于多个会议终端共享使用同一物理线路同MCU连接，因此MCU的接入带宽必然为多个终端带宽之和，故而在H.323系统中要求MCU有较高的接入带宽（区别于H.320系统要求MCU有较多的接入端口）。

主要用途：

· 点对点的语音视频会议通信
基于IP网络的任意两点之间可随时进行全交互的语音视频会议。

· 媒体广播形式的语音视频会议
基于IP网和WEB的媒体会议，收听收看主持人发言，观众可与发言人进行交互式问答。以及广播录制好的声音、视频、数据等媒体流。

· 多点交互式的语音视频会议
用户可通过自己的PC机与在LAN或INTERNET上的多个点的PC进行语音视频会议，CHAT、SMS、白板交流。

三、 IP终端软件

· IP会议终端：
会议终端的功能分为四个部分：MCU连接，通信数据处理，用户界面，辅助设备。

· MCU连接：
会议终端采用点到点的通信模式同MCU连接。会议终端与MCU的连接在物理上并不占用一条独立的线路，而是与其它会议一起共享MCU的接入线路。

每个会议终端同MCU通过几条逻辑信道进行连接，逻辑信道对应TCP/IP协议中的TCP连接和UDP连接。

· 通信数据处理：
会议终端完成视频、音频、数据等通信信息的处理，包括编解码、打包、传输、显示等。

· 用户界面：
提供用户操作视频会议系统的界面。主要的界面包括：主席控制界面（主席终端），视频显示界面，音频控制界面，数据功能界面，远程摄象机控制界面（主席终端）等。

· 技术与特性：
基于ITU H.323协议， LDAP目录协议
支持语音编码：G.723.1 (5.3Kbps-6.3Kbps) G.729 (8Kbps) G.711 (64Kbps)
支持视频编码： H.263 (16Kbps-64Kbps) H.261 (64Kbps-512Kbps)
视频格式和窗口尺寸：QCIF（176 X 144）；CIF （352 X 288）
帧频：15-30帧/秒（根据带宽决定）
支持Voice over IP、 Video over IP完全的IP网络电话、视频会议
支持可选的Asiasoft H.323 eProxy穿越防火墙软件
