概述 该方案为公司数据中心内的集中监控管理,为能及时了解数据中心内的温湿度、空调、电气柜等设备的运行情况,方便管理人员及时处理有关情况。充分利用现有的 光纤专线网,建立 网络 集中监控平台。在数据中心内现场采集温湿度计、空调、电气柜的信号, 并


概述

该方案为公司数据中心内的集中监控管理,为能及时了解数据中心内的温湿度、空调、电气柜等设备的运行情况,方便管理人员及时处理有关情况。充分利用现有的

光纤专线网,建立网络集中监控平台。在数据中心内现场采集温湿度计、空调、电气柜的信号, 并同时选择若干个监控部位进行视频监控,组成一个集数据、语音、视频于一体的集中监控管理平台,控制中心设立在远端监控管理中心:

采集数据中心内的空调、温湿度计、电气柜的温度、电压、电流等信号,并提供数据的曲线图、上下限报警保存

采集数据中心现场值班人员声音信号,并提供双向通话功能

采集空调机房内的设备运行噪音,以分析设备运行状况约

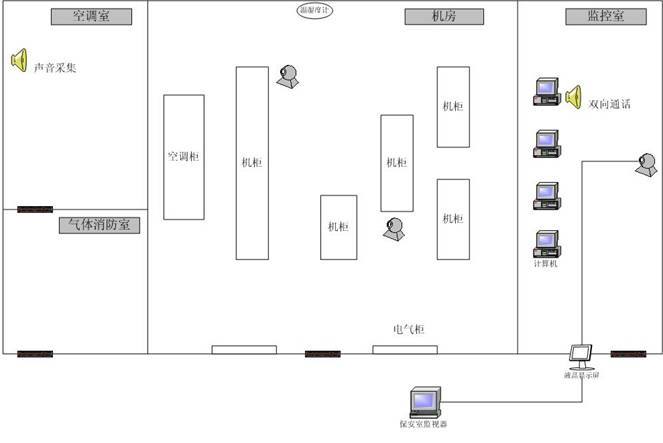

在数据中心内设立3个彩色固定摄像机监控点,用于监控数据中心全景、电气柜运行状况、温湿度计、部分计算机机柜等设备运行

保存空调、温湿度计、电气柜的温度、电压、电流等的信号数据30天,供事故分析和历史调用对摄像机图像的要求可以看清事件发生过程和清晰的人物画面

摄像机图像的保存周期为7天

允许管理中心局域网内经过授权的每个用户同时查看每个设备(空调、温湿度计、

电气柜、摄像机)的相关数据、信号

设计原则

先进性:整个系统保持一定的先进性,做采用的设备和技术能适应将来的科技发展。

实用性:系统性能价格比高,易维护、易使用、运行费用低。

扩展性:系统采用结构化设计,能够适应不断增加的扩展需求,当系统扩容时,只需简单增加硬件设备即可。

兼容性整个系统能运行在不同的操作平台和语言环境,并能与不同厂商的产品兼容。

灵活性:系统构成方式简单,功能配置灵活,充分利用现有的计算机资源,能满足不同 业务部门的需要。

实时性:系统图象、数据实时传输。

可靠性所选设备具有良好的电磁兼容性和电气隔离性能,系统安全可靠性高,有足够的抗干扰能力,不影响被监控设备正常工作。

可维护性:系统运行有在线运行状态诊断和检测,能及时发现系统各功能单元故障情况,便于系统故障的维护处理。

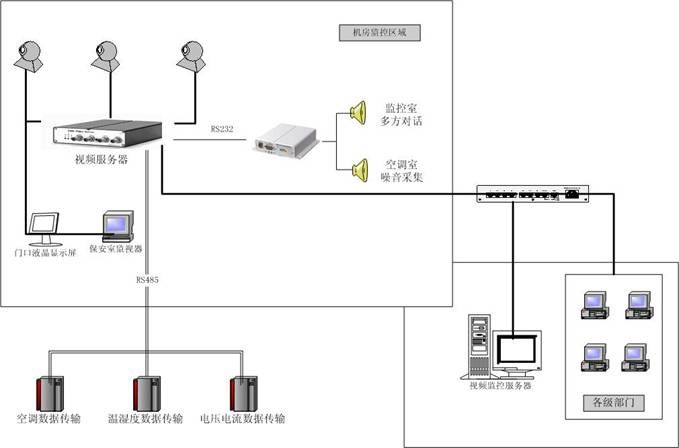

系统实施方案拓朴图及论述

方案实施分析

数据中心集中监控管理共分为4个部分:

1.数据采集部分

数据采集包括现场空调、温湿度计、电气柜的相关数据采集

空调部分

数据中心采用美国Lclearcase/" target="_blank" >cc">IEBERT的产品,该产品提供RS232/485通讯接口和CUT传输协议,即通过RS232/485接口可以将空调运行的相关数据采集到用户终端。

我们设计把从空调的相关数据以软件界面的形式反映到用户终端,同时配以曲线图,直方图的形式方便用户查看、分析设备的运行状态

温湿度计

通过温湿度监测器将数据中心机房内的温湿度信号反映到用户终端,同时配以曲线图,直方图的形式方便用户查看、分析当前机房内的温湿度变化状态

电力参数采集模块

通过电力参数采集模块将电气柜内供电设备的当前电压、电流、负载状况反映到用户终端,同时配以曲线图,直方图的形式方便用户查看、分析当前机房供电部分的状态

2.音频传输部分

音频传输部分包括与机房值班人员的双向语音交流、空调机房内的设备运行噪音采集

值班人员现场音频采集,双向语音交流

通过现场音频模块的全双工工作模式,远程控制中心可以通过计算机网络与数据中心的值班人员进行点对点、点对多点的实时语音交流,音频模块安装在数据中心的视频服务器上,远程控制中心的用户通过计算机可以在查看现场图像的同时与数据中心值班员沟通现场的情况。

空调机房内的设备运行噪音采集

在空调机房内安装音频麦克风,用于采集空调室外机,风扇的运行声音,远程控制中心包括网络上经过授权的用户都可以通过计算机收听到空调机房内的设备运行声音,通过对现场声音的分析来判断空调设备的运行是否正常

3.视频传输部分

视频传输部分主要由数据中心现场的彩色模拟固定摄像机、视频服务器组成。

由视频服务器将模拟摄像机的模拟图像信号转为数字信号,通过IP协议在网络上的任何一台经过授权的计算机都可以作为客户端直接浏览数据中心的图像。

4.系统平台

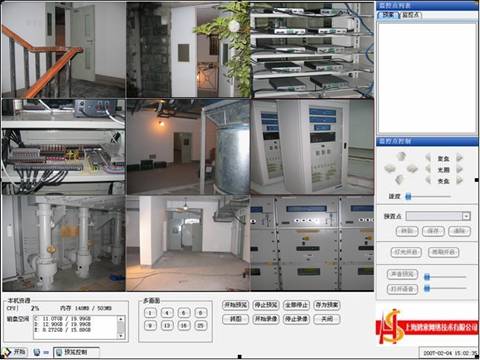

我们设计的系统平台是可以将上述的数据采集、音频传输、视频传输以一个应用平台的方式整合在一起,用户可以在采集到现场空调、温湿度、电气柜数据信号的同时实现音频、视频的同步传输。

系统平台是建立在网络的基础上,在远程控制中心有一台多功能视频监控服务器,负责所有数据的采集、保存和发送,并对每一个客户端用户进行授权,经过授权的用户可以独立的使用这套远程集中管理系统。
