上海鸿索变电站网络远程监控解决方案

发表于:2007-06-09来源:作者:点击数: 标签:
上海鸿索 变电站视频监视系统的基本功能如下: * 视频图像采集和处理功能; * 控制功能; * 视频显示功能; * 报警功能; * 图像存储回访功能; * 网络 通信功能; * 与安防系统接口功能; * 与消防系统接口功能; * 系统 安全 功能; 视频图像采集和处理功

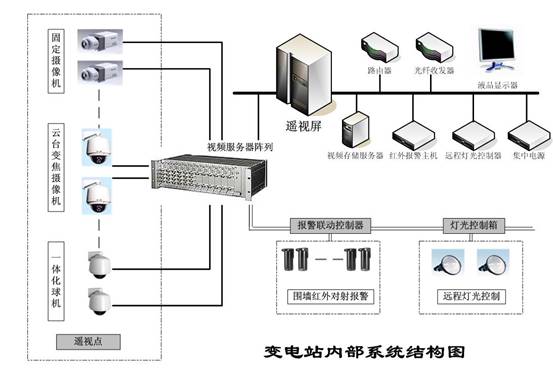

上海鸿索变电站视频监视系统的基本功能如下:

 * 视频图像采集和处理功能;

 * 控制功能;

 * 视频显示功能;

* 报警功能;

 * 图像存储回访功能;

 * 网络通信功能;

 * 与安防系统接口功能;

 * 与消防系统接口功能;

 * 系统安全功能;

视频图像采集和处理功能

根据变电站现场需要监视所谓设备和场景,由固定摄像机、带云台的变焦摄像机或只能球摄像机进行视频图像的采集,通过视频压缩处理设备完成数模转换,同时对其进行压缩,压缩成标准格式的数字信号流,利用网络通信技术进行传输并提供计算机进行存储。

控制功能

1. 监控主站能对所接入的带云台的变焦摄像机或智能球摄像头进行控制,根据需要调节方位、焦距、光圈,对预置点等进行设置和调整。

2. 监控主站能对接入系统的变电站照明进行开灯、关灯控制。

3. 监控主站能对接入系统的安防装置进行设防、撤防。

4. 控制有不同等级的权限设置。

5. 控制记录存盘,可按时间、地点、操作者分别查询。

6. 控制应用有完善的自我保护,当某种操作进行时,与之相斥的操作被禁止,防止非法操作对系统造成破坏。

视频显示功能

1. 在监控主站的显示器上能监视系统所接各摄像机拍摄的画面,视频画面上有明显的地点及时间标识。画面大小能随意调整,能方便地选择视频源。

2. 视频画面可进行分割,在一幅画面最多可显示9路视频源图像。

3. 用鼠标可以方便地选择所需监视的视频图像。

4. 定时自动切换显示的视频源,切换时间间隔可设置。

5. 视频图像冻结功能。

6. 可显示红外成像仪拍摄的设备红外图像,并进行温度测量显示。

7. 具有电子地图功能,可显示各子站摄像头的安装位置以及预制位的设定。

报警功能

1. 受控站报警时,监控主站能显示报警点位置,弹出报警信息窗、显示报警点画面、并根据系统设置自动发出报警信号。

2. 可以对安放装置进行全部或逐个布、撤防,布防方式有表格布防和地图布防,也可根据设定的时间自动布防、撤防。可由用户自由组态。

3. 报警换页:当同时产生多组报警时系统将依报警优先级和发生的事件顺序,自动换页至报警发生画面供操作人员确认,以迅速排除故障。

4. 具有视频动态报警,动态灵敏度可调。

5. 各报警信息可联动clearcase/" target="_blank" >cc">硬盘录像,报警信息源与视频源之间的对应关系可由配置文件方便地修改。

6. 所有报警信息存储可按时间、地点查询,并回放对应的录像。

图像存储回放功能

1. 视频捕捉:把当时活动的图像存盘,并记下当时的时间和地点信息。

2. 图像快照:存储一幅画面,带时标,地标。

3. 报警联动存盘,含时标,地标,存盘时间长度可设定。主站、子站同时存盘,互为备份。

4. 能多点同时报警存盘。

5. 所有存盘的信息合理管理,可方便地分别按时间、地点查询回放。

6. 按需要提供一定的录像回放编辑功能。

7. 存盘信息备份功能(如输出到光盘)。

8. 主站可方便地查询、上传各子站硬盘录像信息。

网络通信功能

1. 系统基于TCP/IP协议组网,组网方式灵活,可适应各种组网结构要求。

2. 网络用户能方便地通过局域网浏览视频画面。

3. 网络用户权限可设置。

4. 能满足网上多个用户同时接入。

与安防系统接口功能

    能与变电站已安装的安防系统通过数据接口进行连接,接收安防系统的各种报警信号,并在监控主站上进行显示。

与消防系统接口功能

    能与变电站已安装的消防系统通过数据接口进行连接,接收消防系统的各种报警信号,并在监控主站上进行显示。

系统安全功能

1. 采用安全的操作系统、防病毒措施等保证应用系统的安全。

2. 与外部网络连接应具有防火墙功能。

3. 系统身份登记管理功能:对操作人员设置不同的权限,如分为系统管理员、系统操作员等。

4. 系统的锁定和解锁功能:操作人员可将系统锁定,防止无关人员操作;结伴人员只需以自己的身份解锁登记,无需重新启动系统。同时,工作日志会自动完成交接,继续跟踪新操作员的操作。
