中兴通讯ZXPCS智能业务解决方案

一、中兴Zclearcase/" target="_blank" >cc">XPCS智能网系统概述

中兴通讯是国内最早关注并投入力量开发、生产智能网系统的通信厂商之一,可提供完善的ZXPCS（Personal Commun

ications System）智能网解决方案。中兴ZXPCS智能网系统采取了标准智能网架构，且完全支持用户的多种移动性智能业务处理需求，当用户签约了智能业务后，则业务的提供不受用户位置更新的限制，另外运营商可以对用户在不同位置采用不同的费率。中兴ZXPCS智能网同时融合了对固定业务的处理，提供统一的智能业务解决方案。目前，中兴ZXPCS智能网系统已在重庆、四川、贵州、福建、安徽、湖南、广州、江苏、上海、山东、河南、北京、天津、辽宁、吉林、内蒙、贵州、青海等多个省市区大规模应用。

二、中兴ZXPCS智能网系统主要设备介绍

中兴ZXPCS智能网系统采用UNIX开放系统平台，硬件采用高性能的小型机并结合磁盘阵列构成集群工作方式，选用大型的商用数据库系统，支持Sybase、Oracle、SQL Server等多种数据库，保证数据的可靠性。系统从设计上避免了单点故障的出现，重要部件均采用1+1热备份方式，采用集中管理、分散处理的结构，便于故障的隔离和定位。使用面向对象技术和软件容错技术，实现业务动态加载，采用内存数据库技术,提高数据库处理速度。软件版本更新和在线升级时,不中断正在处理的呼叫。系统内嵌可重用SIB（Service Independent Building block）库、支持管理类业务、提供多级动态和静态的过负荷控制、处理能力可线性扩展。下面对ZXPCS智能网系统的主要设备SCP、SMP和VC进行简单介绍。

1．业务控制点SCP。SCP包括三部分：信令接口单元SIU、业务控制服务器CP和业务数据服务器DB，如图1。

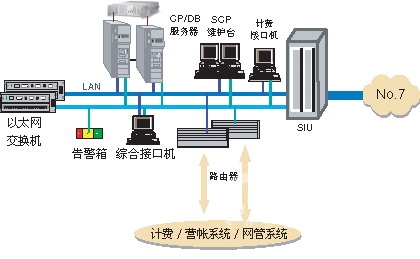

图1 业务控制点SCP结构

信令接口单元SIU完成七号信令的SCCP/TCAP功能、七号信令协议与TCP/IP协议相互转换功能、消息分配功能，即将来自SSP的消息按一定的算法分配到不同的CP中。SIU（SignalInterfaceUnit）是SCP七号信令的接口单元，它是在ZXJ10交换机基础上研制成功的，它具备原交换机的各种功能和稳定、可靠的特性。同时支持64kb/s和2Mkb/s信令链路，单模块最大可提供64条64kb/s七号信令链路或8条2Mb/s七号信令链路，可支持8个独立的信令点编码。SIU根据信令链路的大小可以单模块配置或多模块组网。

CP为智能网中的业务控制点，是智能网的核心部分。负责处理业务的业务逻辑程序，CP通过七号信令网与DB、SSP/IP相连，通过数据链路与SMP相连。CP与SSP/IP之间的通信规程采用智能网应用规程。CP通过数据链路与SMP进行通信。一方面接受SMP的管理，即CP接受SMP对CP中的数据进行校验、修改等操作，同时CP能够接受SMP传送的SCEP所生成的业务逻辑，另一方面，CP向SMP报告有关统计、告警、计费和一些用户数据的更新等信息。

业务数据服务器DB提供不同业务的数据服务。实现SCP需要数据的查询和修改，完成SMP对数据的修改、增加、删除，同步修改SMP的数据，完成对SMP和DB的数据库同步，具有实时数据库的功能。

2．业务管理点SMP。SMP为整个智能网的管理中心，提供接入、业务、数据、系统、计费等的管理功能。它直接接受操作员的管理，管理的结果将影响到业务控制点、业务交换点、智能外设、网络等。

业务管理系统可设置在本地，也可通过路由器、DDN专线等方式拉至远端。SMP终端可进行权限划分、身份鉴别等；可提供详细的操作记录；可查询、设置、修改各种数据；提供各种报表。

用户的直接接入点是SMAP，即用户通过SMAP接入到SMP，并将指令传递到SMP，在SMAP与SMP之间，是标准的Client/Server结构。

同SCP类似，SMP也采用模块化设计，对于相应的功能模块由相应的软件模块处理，保证系统的健壮性。用户执行某种类型的操作，由相应的SMAP发起，接入到SMP对应的软件模块，进行相应的处理。

SMP硬件结构和SCP基本相同， SMP硬件组网如图2所示。

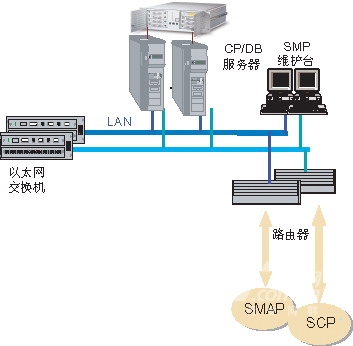

图2 业务管理点SMP硬件组网图

3．VC是ZXPCS智能网充值中心。主要用于存储充值卡的相关数据，预付费用户对VC数据库中充值卡数据的实时查询及修改。ZXPCS-VC充值中心既可以与ZXPCS-SCP 合设，也可以单独进行设置。当单独设置时，充值中心设备的组成与ZXPCS-SCP类似。一般由信令接口单元、主处理服务器、维护台、告警箱、网络设备等实体组成。

三、中兴ZXPCS智能网灵活的组网方案

中兴ZXPCS智能网可根据用户需要采用多种灵活的组网方案，既可全省或多地区集中建设一套平台，充分节约投资和快速进行业务提供，又可按地市单独建设，充分保证业务的灵活性。系统支持与其它PHS网络的良好互通，可同时为其它系统提供ZXPCS智能业务。中兴ZXPCS智能网基于No.7信令与交换网络连接，不占用话路资源，采用嵌入式组网，智能业务采用签约信息触发，SSP（Service Switch Point）和SCP（Service Control Point）之间采用No.7信令进行通信，在这种组网方式下，不存在话路迂回，有效节约运营商宝贵的网络资源，并可以根据签约信息灵活开展多种智能业务，智能网信令也能很好地支持用户的移动性，给用户提供更灵活、方便和个性化的服务。

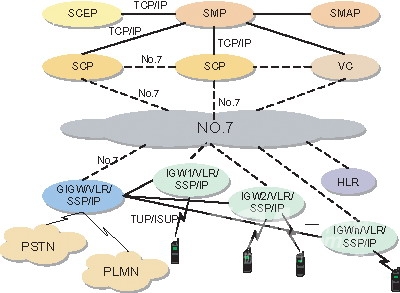

图3 中兴ZXPCS智能网组网方案

采用此种组网方案，具备以下优势：

无需采用新的号码段区分PHS预付费用户，用户签约预付费业务无需更换号码。智能业务的触发灵活，采用签约信息触发业务，不受号码段或接入码约束。

提供用户作被叫时的控制。对于预付费用户，可提供用户的被叫计费，特别是漫游时的计费。

解决漫游问题。虽然目前PHS用户不能漫游，若将来PHS用户需要进行漫游时，采用此方案即可对PHS预付费用户进行漫游计费和呼叫处理。

具备多个本地网甚至全省统一建设业务平台的优势，SCP通过No.7信令链路与移动IGW/SSP相连，所以可以统一在省会城市设置一套ZXPCS智能网系统，即可向全省的PHS用户提供智能业务。

业务支持能力强。智能网系统集中设置，即SCP/VC集中设置，这样后续向PHS预付费用户提供短消息、银行卡充值等功能只需短消息系统及银行与单个SCP或VC连接，即可实现向全省用户提供此项业务。除此之外，利用本方案还可向PHS预付费用户提供亲情号码、亲情卡以及IP电话等多种新功能。同时还支持用户按不同位置进行计费的功能，以及位置信息的提供。

支持智能用户的短消息点对点收发以及短消息点播、短消息订阅功能。

四、中兴ZXPCS智能网提供客户化的业务解决方案

中兴ZXPCS智能网可分别按照个人用户类和集团用户类、固定和移动类、数据用户类、综合类等不同的用户群提供不同的业务解决方案，可提供预付费、信用预付费、分时分区计费、预存话费限时打、开心打、自由打、福礼包、亲情热线、随身行、学子通、VPN、统一账号、一号双机、缴费一卡通、个性化回铃音等20余种智能业务，适用于不同的用户群。同时可根据实际需要对业务进行修改，或按照要求开发新业务。

五、中兴ZXPCS智能网对综合性业务的考虑

PHS用户同时也可能是固定电话或数据用户的使用者，另外运营商也需要为用户提供统一的业务解决方案，因此中兴ZXPCS智能网采用融合性的智能网结构，完全支持跨PHS和PSTN两个网络的综合性智能业务，对集团大客户提供统一的业务解决方案。智能网SCP分别通过不同的智能网协议与固定网、ZXPCS内SSP进行信息交互，控制多个网内的智能网业务，另外SCP基于TCP/IP采用RADIUS协议与数据网RADIUS服务器相连，提供对用户拨号上网的控制。

六、中兴ZXPCS智能网良好的开放性

中兴ZXPCS智能网系统具备了良好的开放性，可采用标准接口或双方共同制定的接口与多种系统对接，如短消息系统的SMPP（Short Message Point to Point ）接口、97系统的MML（Man Machine Language）或SC（Socket Connect）接口、计费系统的FTP或FTAM接口、网管系统以及充值系统接口。实现智能网用户的短消息功能，97受理功能、统一网管监控等多种功能。
