中兴通讯VDSL客户组网方案一

发表于:2007-06-09来源:作者:点击数: 标签:
在居民密集,但宽带用户相对少的园区,若采用FTTX+LAN以太网方式,需要覆盖所有的用户,会急剧增加每线的接入成本,存在着 网络 覆盖面积和用户数量不可调和的矛盾。VDSL可远距离接入的技术能满足这样 的 需求 。 组网图见图1。 用于较大规模的VDSL用户接入

在居民密集,但宽带用户相对少的园区,若采用FTTX+LAN以太网方式,需要覆盖所有的用户,会急剧增加每线的接入成本,存在着网络覆盖面积和用户数量不可调和的矛盾。VDSL可远距离接入的技术能满足这样

需求

组网图见图1。

用于较大规模的VDSL用户接入。适合于不宜或无法重新布线,用户分散或距离相对较远的园区,如宾馆酒店,老式住房,别墅小区及各种用户分散的小区。

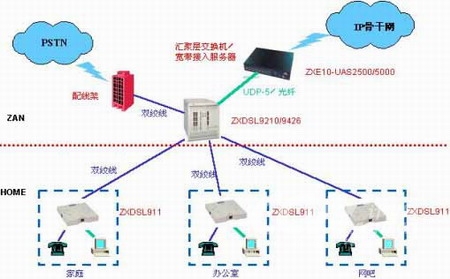

图1 VDSL方式典型应用

在园区中心节点放置局端设备ZXDSL 9000,可以覆盖半径1.5km的范围。中心节点可以共用PSTN的端局机房,靠近中心配线架,施工方便。每个家庭放置ZXDSL 911 (Modem),实现窄带语音和数据共同接入。省去了中间楼宇级接入设备(BAN)。

ZXDSL 9210每框最多可完成144/160线VDSL用户的接入,可根据实际用户数量,选配用户板;当用户数大于144户时,可采用通过以太网端口将多个ZXDSL 9000进行级联使用。

图 2 VDSL接入方案的覆盖范围

ZXDSL 9426单设备最多可完成24线VDSL用户的接入,可以与ZXDSL 9210级联使用,也可以自身级联使用。

小区中心节点通过FE或GE端口上联汇聚层交换机(比如中兴ZXE10-ES)或宽带接入服务器(比如中兴ZXE10-UAS2500/5000)。
针对不同的应用场合,通过ZXDSL 9000可以实现不同用户的互通;也可以通过设置VLAN实现用户的隔离,使用方式灵活。

网络特点

不用重新布线

在用户可实现语音,数据同同时接入

话音同数据的分离在端局

网络结构清晰,节点少

主要设备可集中管理,集中维护

易于扩展用户

同宽带接入服务器配合,可实现用户的认证管理和其他增值服务
