理想电信通信电缆气压监测管理系统解决方案

发表于:2007-06-09来源:作者:点击数: 标签:
●方案简介 理想电缆气压监测系统是自主研发的、用于实时监测充气电缆内部气压变化的一整套应用软件和控制设备系统。本系统可实现电缆 网络 的集中监控和全程维护管理。系统能快速捕捉到因电缆局部损 坏而引起的气压值的变化,确定电缆故障的方位并分析出故

●方案简介



理想电缆气压监测系统是自主研发的、用于实时监测充气电缆内部气压变化的一整套应用软件和控制设备系统。本系统可实现电缆网络的集中监控和全程维护管理。系统能快速捕捉到因电缆局部损

坏而引起的气压值的变化,确定电缆故障的方位并分析出故障的类型,进而发出告警,指导维护部门及时修复电缆,从而保障了电缆网络的正常运营。

本系统经过电信客户多年使用的检验,受到了客户的好评。事实证明本系统可以为客户节省大量运维费用,能产生良好的经济效益。本系统对于改善目前通信充气电缆维护现状,提高电信运维部门的维护水平和效率,确保线缆网络的安全运行,具有重要意义。

●系统功能

● 实时、定时采集气压传感器的气压监测数据

● 传感器地址号远程软件修改;

● 传感器气压读数精度远程软件校正;



● 同端口并联电缆线对上对故障电缆的隔离保护;



● 及时分析多级障碍产生告警,提供多种告警传达方式;



● 资源信息、业务管理信息、工程信息的统一管理;

● 数据查询统计分析,多种报表为运维考核提供依据。

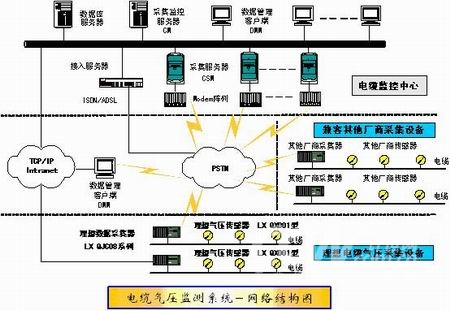

系统主要包括应用软件子系统和监控设备子系统。

● 应用软件子系统:应用软件系统采用大型关系clearcase/" target="_blank" >cc">数据库作为数据中心,采用先进的软件构架设计,数据管理和监控操作直观、便、快捷,可对多条电缆、多个采集器实现统一管理和控制。系统具有多种类型的报警功能,采集器、电缆低气压、传感器的告警都可以在第一时间反映出来。应用软件系统可通过拨号方式,对采集器进行控制,根据实际需要,实现定时或实时的气压数据采集和分析。



● 软件系统组成:采集服务程序 - CSM,数据管理程序 - DMM,采集监控程序 - CM,后台处理程序

● 软件系统特点:功能强大、性能稳定,操作灵活、管理方便,易于扩展、兼容性高,高可靠性、高安全性

● 产品名称: 采集服务程序 - CSM

● 主要功能

气压数据定时、实时采集

实现在线改号、在线调零

故障电缆监控隔离

采集过程状态监控

与采集器通信:串口、以太网口



工作岗位和用户管理

● 产品特点

设置简便,操作灵活

直接控制远端采集设备

预留兼容第三方设备协议接口

同时并发采集所有采集器

高效率气压数据采集

● 产品性能



每台采集服务器可连接十六台MODEM



采集周期可以控制在一小时以内



7×24小时运行,安全可靠

● 产品名称: 数据管理程序 - DMM



● 主要功能



实时监测,多方式告警



气压图电缆气压趋势分析



告警派修工单管理



保气率统计、修复及时率统计



历史数据查询



电缆相关资源信息管理



工作岗位和用户管理



数据备份管理

● 产品特点



功能强大、性能稳定



访问权限设置灵活、管理方便



界面直观、友好



故障判断能力强,告警迅速及时



大规模应用可升级至 B/S 结构

● 产品性能



可以查询三年内的历史数据



7×24小时运行,安全可靠

● 产品名称: 采集监控程序 - CM



● 主要功能



监控多台采集服务器的采集情况



控制多台采集服务器的工作模式



设置采集参数



保气率统计、修复及时率统计



历史数据查询



电缆相关资源信息管理



工作岗位和用户管理



数据备份管理

● 产品特点



两种管理模式:本地的采集服务程序为主控方式,数据基本主动上传到数据库;远端的采集服务器为被控方式,没有主动上传数据的能力,需后台程序来处理数据上传

● 产品名称: 后台处理程序



● 主要功能



采集数据筛选,保存有效数据



数据统计分析



判断并发出告警



数据定时备份



集中远端上传数据

● 产品特点



百万数量级数据存储处理能力



7×24小时运行,安全可靠

●产品



LX QXD01型压力变换器



LX QGH01系列改号仪



LX QJC08系列电缆气压采集器
