第一章 联通网络接入工程技术建议

一、网络建议方案

(一)网络建设目标

1. 提供各种速率、各种距离、各种带宽规模的综合ISP接入;

2. 网

络建成后覆盖全部基站接入网点,提供2.4 K, 4.8K, 9.6K,19.2K,32K,48K,N*64K (N=1-31), 10M/100M以太网的高质量接入电路;

3. 网络具备一定宽带接入能力,为clearcase/" target="_blank" >cc">ATM网络、FR网络做各种延伸接入,并提供数据承载业务;

4. 网络具有一定扩展能力,便于以后开通各种增值业务;

5. 网络具有分级网管功能,各种业务的开通、监控、告警、记录统一在网管上完成;

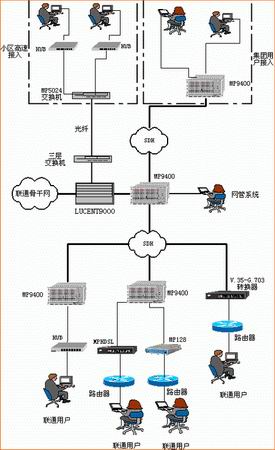

(二)网络拓扑图

(三)方案说明

1. 各网点联通用户接入设备接入本地基站MP9400节点,通过光纤中继网,接入联通中心MP9400节点,再接入中心联通骨干网,实现接入INTERNET网络。中心节点设置MP9400网管系统。

2. 网管中心采用1台迈普MP9400节点设备,配网管路由卡和时隙中继卡,时隙卡2M端口用于对各个基站网点MP9400、V.35-G.703转换器的汇接和对各个点带内时隙网管。

3. 各基站网点MP9400只须配1E1网管卡,配MP128或MPHDSL接入卡用于完成对6KM范围内用户路由器连接,实现ISP网接入。无须配备网管,采用无人值守方式工作。

4. P9400内置高端信道化路由器,不仅用于ISP接入,语音,计费等内部网络使用功能,也可用于ATM、FR数据网的延伸和接入。这些都无须额外设备投资,即可在构建ISP接入网络的同时获得以后所需的大量增值功能。

5. MP9400采用基于WINDOWS系统点按图形化网管,无须专门知识、专门学习,即可根据系统提示完成对网络的管理,监控和维护等功能。

6. MP9400大量接入卡可供选择,便于以后扩充。

7. 小区ISP接入。楼层HUB接入迈普MP5024带光接口模块24口交换机,通过光纤接入中心以太网,实现ISP高速接入。

8. 集团用户通过MP9400接入2M光纤传输,再汇接到中心MP9400接点,实现集团根据需要分配带宽,完成企业ISP接入,语音、图像、内部数据交换等功能。

9. 零散用户通过MP128或MPHDSL高速MODEM、MP5024交换机以太网接入本地基站MP9400接点,实现综合接入。

二、接入网络的扩展功能

(一)提供高质量的数字数据电路

1.可以实现辖内透明电路(DDN),提供点到点、一点到多点的数据、图像、语音承载业务电路。提供ATM、帧中继网络的延伸和接入链路。

2.提供虚拟专用网(VPN)。

3.提供N*64kps到2M半固定连接的数字电路。

(二)带宽管理功能

1.提供具有下列速率、全透明TDM电路连接,N*64Kbps (N=1-31)

2.支持N*64Kbps (N=1-31)速率的帧中继PVC连接

3.支持X.50、X.58、HCM等子速率复用协议

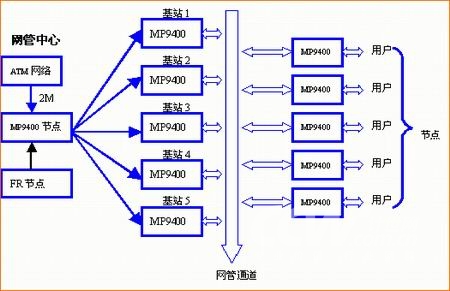

三)网管模式图

第四章 客户案例分析

联通大用户接入建议方案

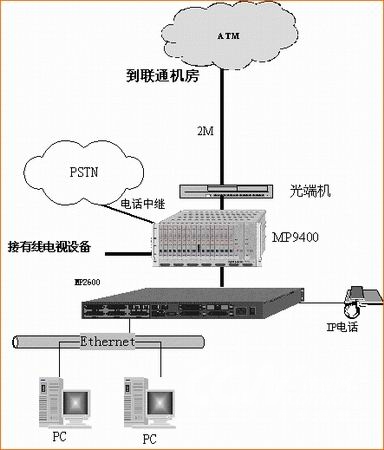

基本网络模式图

方案说明

1. 从联通中心机房的光纤到用户端,通过光端机接入MP9400的E1。

2. 端机房的中继节点MP9400上配置时隙交换卡,从而实现在一个2M上复用多个用户的接入。如下3、4、5项。

3. 过MP9400的串口卡分配N*64K速率和对应时隙到路由器MP2600,或直接提供一条E1的中继到MP2600的CE1模块上。

4. 将光端机接入带宽中的部分时隙通过MP9400的2M口接用户的程控交换机,实现电话中继。

5. 将光端机接入带宽中的部分时隙通过MP9400的2M口接用户的有线电视设备。

6. MP2600上的IP电话模块实现IP电话接入,用户可以通过MP2600拨入远端的IP电话,实现免费长途电话;也可以拨入本地PSTN,接入市话网。

7. 此种方式下可实现本地用户的宽带综合接入。

方案说明

1. 光纤到用户端后,用户可根据需要做延伸。各个小区的节点通过2M汇接到用户端机房,由此机房的节点中继到骨干网,即联通的ATM机房。

2. 用户端机房的中继节点MP9400上配置时隙交换卡,从而实现在一个2M上复用多个用户的接入。

3. 各个小区的汇接,主要通过2M内的时隙交叉来实现。可根据实际需要给每个小区分配合适的带宽,实现有线电视、市话、数据的综合接入。

4. 每个小区除接入本区域的用户外(通过局域网交换机连到MP2642的局域网口),还可通过MP9400上的基带128MODEM卡,接入远程用户(此用户可直接接入骨干网或同过本地路由器接入)。
