广州高科通信3.5G、5.8G宽带无线网桥解决方案

1、用户需求

    此方案成功解决了中心机房与营业厅数据无线链路问题，使他们之间的数据传输更为直接、有效，降低两点直接光缆链接成本。中心机房与营业厅数

据的交换，需要解决收费金额的数据传输。要求距离为15公里，带宽需求不低于10兆。

2、组网说明

    中心机房：此大厦为21层高，并设有楼顶塔，在21层有网口与5楼机房相连。在楼顶塔上安装一个中心点clearcase/" target="_blank" >cc">AP设备，通过带屏蔽保护网线以及电源适配器连到21层的网口上，从而与机房网管连接。

    营业厅：楼房共16层。在楼顶安装一个用户点SM，连接到其6层的机房，从而为中心机房到营业厅之间提供链路。由于传输距离为15公里，故两端设备均安装反射天线。

3、名词解释

    中心点AP：接入模块，向远端用户模块提供接入通道，一个全向基站由6个AP组成，共可支持1200个用户；

    用户点SM：用户模块，用户和基站连接所需的设备，离AP端距离可为3.2公里，加放射天线时，距离可达16公里；

    FPLMN：Future Public Land Mobile Network，未来的公共移动网。

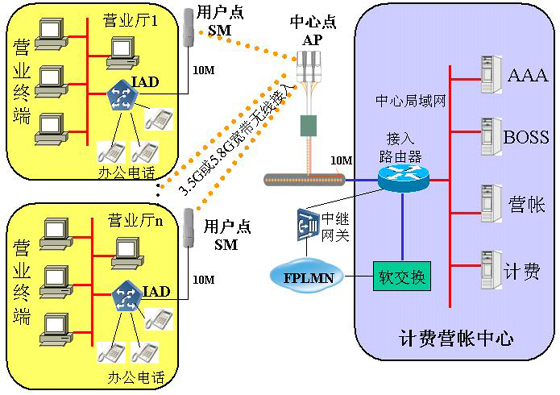

4、组网图
