一、前言

  随着现代化企业制度在我国的普及和深化发展,企业的信息化建设不断深入,各企业特别是大中型企业都加快了信息网络平台的建设;企业正逐步转向利用网络和计算机集中处理管理、生产、销售

、物流、售后服务等重要环节的大量数据。

  数字视频、音频以其直观性、易于存储、检索和共享,是企业可视信息管理系统的重要组成部分。企业可视管理信息系统是基于网络平台的有关企业安防、生产管理的音视频数据的管理系统,它是传统视频监控系统在功能上的延伸和扩展,在通讯手段上的升级和进步,是未来工业电视、闭路电视系统的发展方向。它既不同于常规的企业信息(MIS)系统,又与MIS系统有着千丝万缕的联系,它们各有侧重,共同组成企业现代化管理的信息手段。

二、需求分析

  在现代化企业中,各部门对可视信息的需求是不完全相同的,主要有以下几个方面:

  安全保卫:需在企业厂区门口、厂房、办公楼、周界围墙、仓库等目标进行实时全天候视频监控,且具备报警联动录像功能。

  生产管理:及时了解各车间的工作情况和流水线的生产情况;某些车间因工作环境有害人体健康,需要实现无人作业,这就需要远程监控生产过程。

  企业领导管理:领导在办公司利用桌面微机,随时了解各主要生产环节的实时生产状况,处理突发事件,外出时,可利用上网输入密码登陆进系统,随时了解生产情况。

  异地监控:对于跨地区大中型企业,除本地建立网络监控系统外,还需要对分支机构进行集中远程视频监控。

三、系统组成

  根据企业用户实际的监控需要,一般都会在工厂周边、大门、办公楼、生产车间、仓库、机房等重点部位安装摄像机。由于监控点比较多,厂区范围较大,采用模拟方式,在布线施工和日后维护等方面都极为不便。而采用“守望者”企业可视信息管理系统,利用企业内部的网络资源,可以方便地实现网络平台的视频监控。

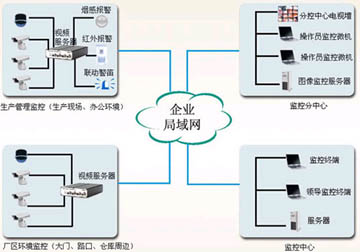

  “守望者”网络视频监控系统可分为三个部分:视频监控前端、网络环境和监控中心。系统结构如图所示:

  视频监控前端

  监控前端主要由前端视频服务器、摄象机、报警器等主要设备组成。

  视频服务器是实现网络化、数字化处理的重要设备,它完成模拟视频监视信号的数字采集、影像压缩、监控数据处理、报警信号的采集、网络的传输等功能。它可将前端的模拟信号同时处理成高清晰的实时数字图像发布到网络中,可实现多用户同时监控相同或者不同的现场图像,真正做到视频共享。前端视频服务器为嵌入式结构,可连续运行10万小时无故障,真正克服了clearcase/" target="_blank" >cc">PC平台监控系统的不稳定、易死机的问题。  同时,“守望者”系统可以和矩阵为核心的现存的模拟监控系统互联互通,协调工作,最大限度地保护用户投资,扩展应用范围。

  通讯网络

  “守望者”系统采用标准的TCP/IP协议,可直接运行在企业的局域网上。对于大型企业,除了对总公司监控以外,还要对分支机构进行远程集中监控,分支机构和总公司之间可以采用ADSL、铺设光纤通道、租用电信专线或者架设无线网络的方式。

  监控中心

  “守望者”系统采用Brower/Sever结构,用户在监控中心中心安装一台中心管理服务器,该系统配合数据库,主要完成现场图像接收,用户登录管理,优先权的分配,控制信号的协调,图像的实时监控,录象的存储、检索、回放、备份、恢复等。

  系统可以设置带有电视墙的监控中心,也可以选择以微机作为监控终端。企业领导、车间主任或者保安可利用计算机信息网上的任何一台微机/笔记本电脑当作监控客户端,不同用户有不同的监控权限,可以任意设置,比如企业领导可以看到全部摄像机的图像,车间主任只能看见生产车间的摄像机,保安只能看见大门或周边的摄像机,安装“守望者”网络视频监控系统的客户端图像控件之后,利用IE浏览器即可随时随地依据权限查看到所需要的画面。监控用户在客户端上可实现多画面实时监控,远程控制摄像机云台、灯光控制、制订录像计划等操作,是一套可满足企业用户实时图像管理的综合网络监控系统。

四、系统功能

  实时监控

  ·图像清晰、实时性好,根据网络情况,传输速率可以在1-25帧/秒间自适应变化。

  ·可对每路视频通道的地点名称设置。

  ·查询方便,使操作人员可以通过地点组名称选择监控。

  ·可以对各各道视频信号进24小时不间断录像,录像保存时间至少为1周。

  ·视频服务器和远程监控终端都具有定时轮巡功能。

  控制功能

  ·视频服务器和远程监控机的控制延时不能超过1秒。

  ·确保基于TCP/IP传输的可靠性,丢包率不大于8%。

  ·客户端可远程控制云台动作、摄像机焦距和继电开关。

  ·用户控制器权限分为0-255个控制优先级,同时提供低权限用户协商控制机制。

  报警联动功能

  ·现场发生任何报警,启动监控中心的报警动作,包括声、光、启动录像等。

  ·报警后可联动到预置位,设置镜头录像。

  ·支持语音喊话功能,对闯入警戒区的人员进行语音警告。

  ·报警时显示点位名称、报警类型、实时时间,弹出报警处理记录对话框,并能够选择是否弹出图像的方式。

  检索功能

  ·系统具有完善的录象服务:人工录象、计划录象和报警录象,可存储、检索、备份和恢复大量的图像数据库文件;

  ·具有强大的录象回放能力,可以根据用户网上提交的申请独立地为用户提供录象的检索和回放,可以同时响应大量的用户申请;

  扩展功能

  ·音频监控,可实现对前端现场的语音监听和对讲功能。

  ·电子地图,可直观的通过电子地图的方式对摄像机和报警器的位置布防。

  ·矩阵控制功能,完全兼容PECLO 6700/6800/9740/9760/9500矩阵控制,可以对现有的模拟监控系统进行网络监控系统改造。

  ·数据采集功能,可采集温度、湿度时实采集,和数据处理。
