先进视讯鞍山市城市视频监控报警联网系统

某市包括4个行政区，公安机关包括38个派出所、4个分局以及交警、分局。由于缺乏统一的规划、组织和协调，各个安防系统自成体系，没有形成网络化运行，信息资源难以共享。规划技防网络、整合社会安防资源，构

建社会治安动态视频监控报警联网系统和统一的城市监控报警信息综合服务平台，实现视频报警信息充分共享，为城市应急联动系统提供覆盖广泛的图像信息；该市将建设5050个视频监试点，并全部联网运行。

网络拓朴

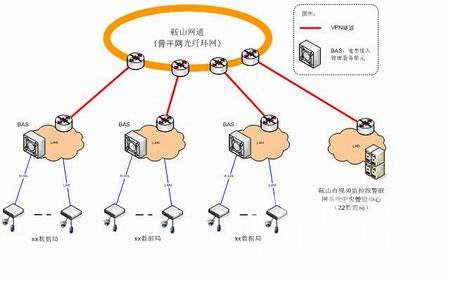

该市城市视频监控报警联网系统在设计开始阶段就坚持全数字解决方案。利用该市电信运营商IP城域网搭建clearcase/" target="_blank" >cc">VPN网络，实现视频监控信息、报警信息资源共享是系统建设的宗旨。该市城市视频监控报警联网系统网络拓扑图见下图：

城市视频监控报警联网系统的VPN网络实际上具有两块VPN。一是在BAS之间搭建，在数据局内部搭建VPN01。实际上是直接启动BAS设备VPN02功能。二是利用路由器本身的VPN功能搭建全市的VPN。通过配置VPN01、VPN02之间的参数，实现对用户和设备透明。

信息存储

视频监控报警联网系统信息存储有二部分。第一部分为本地存储；对于有条件的单位，要求在前端监视点使用嵌入式DVR，连续记录15-30天的数据，实现本地存储，以显著减轻整个系统的存储压力。第二部分为网络存储；对于ADSL、LAN传输到网络中的视频流、音频流利用IP-SAN进行存储;一般记录5-7天的数据。网络存储还包括告警发生时的视频流、音频流、报警数据的存储。无论告警是否真实，在网络上均提供录像。

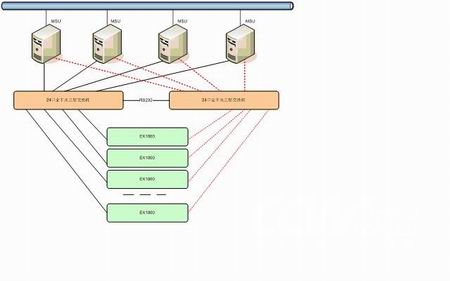

整个网络存储的容量为88TB，在配置IP-SAN时，按照电信级的技术要求实施。存储网络单独配置，并采用链路冗余。系统拓扑图见下图：

在网络上使用IP-SAN优点：费用较光纤SAN便宜，性能也能够满足网络视频存储的速率、吞吐量的要求，扩展也方便得多，利于分布式部署。

视频部署

该市城市视频监控报警联网系统具有3级结构，采用多管理中心、分布式构架。市局为一级管理中心、分局为二级管理中心、派出所为三级管理中心。视频管理系统包括中央管理单元（目录服务模块、数据库、报警管理模块以及认证模块）、网关和转发模块、存储模块。目录服务相当于电话交换系统的交换机，负责调配系统中的各种应用。各级目录负责管理其管辖范围内所有应用的调配工作。每一级目录均可独立工作，在顶级目录的调配下解决各个独立单元之间的信息转移和传输任务。

数据库负责储存系统和管理系统内的各种参数。每一级目录均具有自己独立的数据库。网关负责视频编码设备的接入认证、与系统建立通讯、参数配置、执行系统发布的各种动作。转发模块负责视频流、音频流的发送。存储模块负责视频流、音频流的存储。报警管理模块负责报警设备的接入、管理、和响应。认证模块负责设备、用户的认证。

传输

视频管理系统的传输主要采用转发机制;来自PU的媒体流在中央管理单元的调配下，由转发模块转发到目的地。转发包括多级的转发以及分发。考虑到在IP城域网内组播被禁止，因此，媒体流使用TCP/IP机制传输。在网络条件较差时，也使用UDP/IP传输。

安全

由于系统工作于VPN专网，因此在传输层面没有再使用其它的加密措施。

设备接入，对于前端编解码器接入系统，除对MAC地址进行限制之外，还采用了一些特殊的机制以确保非法的前端设备不能接入到系统中来。首先是主动寻址机制，前端设备在与网络建立连接后即主动寻找约定的网关；如果输入的网关地址不对，前端设备与网关不能建立连接。其次是用户名和口令，使用配置工具配置PU时，需要输入用户名和口令。

监控工作站的接入，每一个监控工作站都配置有唯一的USB KEY。只有使用正确的USB KEY，使用者才能够进入系统。

数据共享

通过新建设视频监视点和整合已有视频监视点完成城市范围内的监视任务，同时也是一个网络化的报警系统。系统要整合已有的报警系统，如原金融系统已有的电话线报警系统，实现报警信息的共享。另一个重要目标是为城市应急系统服务，系统中的图像信息将直接提供给各级政府部门以及城市应急系统。

数据分析

对于来自报警系统的告警，将采用人工方式图像甄别。随着人脸识别、车牌号识别、智能行为分析等技术的引进，系统将对获得的实时图像信息、历史图像信息进行分析，得到对公安案件侦破工作有用的信息以及提前对某些威胁行为提前预警。

数据搜索

系统中图像数据的形成是按照如下的原则实施的：由事件产生动作。这些事件、动作信息均保留在数据库中。事件可以是报警、用户登录等，动作可以是切换摄像机、启动录像、停止录像、联动、发送email等。目前，支持按照时间表、事件、摄像机名称、站点名称等信息快速搜索。不断地改进搜索效率，将提供快照搜索、模糊搜索等更加贴近用户已经习惯使用的搜索引擎机制。

特点

全数字化 视频编码、传输、存储均IP化。系统的结构和扩展异常灵活。

VPN专网；系统基于IP城域网搭建VPN。

城市电信运营商负责传输平台和视频管理平台建设的办法，一方面充分利用电信运营商无处不在的宽带城域网迅速完成系统的建设工作，另一方面显著地减少了传输链路的投资以及日常的维修维护工作量。

视频监控报警联网系统采用多中心、分布式结构，一方面显著地提高的系统的工作效率，利于系统的扩展和灵活部署，另一方面提高了系统的可靠性。当某一级中心出现问题时，其它的中心仍然可以可靠地工作，实现“局部故障不能在系统内蔓延”的故障服务目的。

主动寻址，编码设备主动寻址解决了动态IP环境下需要第三方DDNS服务问题、解决了设备接入认证问题、有效地简化了网管的网络规划工作。为在IP城域网环境下实现迅速部署设备提供了便利条件。

海量网络存储，利用IP-SAN建立网络存储，符合网络视频特点，部署、实施、扩展非常灵活。

灵活的整合能力，系统可以整合不同厂商的设备，为整合已有视频监控系统提供了灵活的整合能力。
