1. DVB-T/H技术 DVB(Digital Video Broad ca sting)的含义是数字电视广播,它是欧洲成立的研究数字电视传输的联盟组织。DVB-T(Terrestrial )标准是DVB联盟研究 开发 的、经国际电讯联盟(ITU: International Telecommunication Union)批准接受并在全世
1. DVB-T/H技术  DVB(Digital Video Broadclearcase/" target="_blank" >cc">casting)的含义是数字电视广播,它是欧洲成立的研究数字电视传输的联盟组织。DVB-T(Terrestrial
)标准是DVB联盟研究开发的、经国际电讯联盟(ITU: International Telecommunication Union)批准接受并在全世界广为使用地面数字电视广播标准;DVB-H(Handset)标准是在DVB-T基础上专门针对移动手持终端的数据业务和多媒体业务制定的新标准。

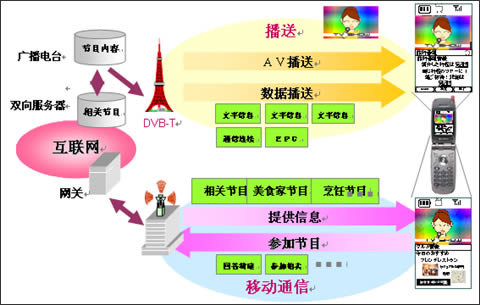

   DVB-H下行利用广播电视网络传送高质量的电视节目,上行利用移动通信网实现交互,和DVB-T相比,DVB-H的功耗更低、移动接收和抗干扰性能更好,更适用于移动电话、手持计算机等小型便携设备。DVB-H的逐步推广体现了广播电视网和移动通信网的融合。

DVB系列数字电视广播标准,目前已作为世界通用标准被大多数国家所接受。

2.NEC数字电视发射机产品

NEC的第四代新设计紧凑、创新说明了我们为什么能引领该行业。

积累了多年的专家意见及技术的结果

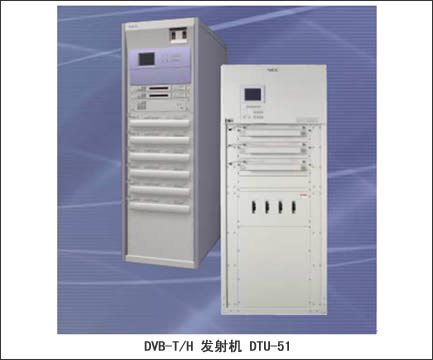

  高可靠性和低维护量是NEC发射机享誉全球广播电视行业的两个原因。我们将先进的设计能力和发射机在全世界的销售记录相结合,产生了通用III系列DTU-51——在超紧凑UHF DTV发射机领域的新基准。

永不停息的创新

  宽带设计覆盖整个UHF波段不象大多数发射机拘泥于频率,我们的频率灵活设计意味着任何部件均无需指定波道。所有的DTU-51发射机都是由一套公共的模块生产并支持的,减少了从采购到安装以及支持所需要的成本。DTU-51还有N+1公共备用系统的配置,部件同样无需指定波道

  优化了的整体性能 DTU-51有高效率带固态功率放大器(PA),采用LDMOS(径向扩展金属氧化物半导体)输出装置,有合成的电源供应及冷却系统。每个紧凑的PA模块结合了一个RS-485接口,可实现全面的监视及远程控制。另外,还内置了自保护电路,防止高温、功率反射、过压、过流及低AC电压。 DTU-51激励器还配备有新开发的数字线性纠错器及低噪声本振。当激励器与RF PA关联工作时,发射机便体现出高性能及载噪比的最小失真。另外,低相位噪声、频率综合本振、全频带转换及数字处理纠错器全部合成在一个超紧凑的底盘中,其高度仅有一个机架单元。

低成本、小空间的设计

  在初次安装数字发射机或给现有系统扩容时应考虑的诸多因素中,首先考虑的是楼层空间及冷却系统的要求。这两点都将随着发射机的设计而不同,直接影响到建设成本。DTU-51的小空间设计及少量液体冷却系统可将体积要求减小发到800mm/31’宽的机架,是世界上占地最小的发射机之一。

最新的数字广播技术

  晶体管功率放大器

  激励器

  自适应数字纠错器(选项)

  N+1系统

更易于监视、控制和维护

  机架正面的彩色LCD可显示直观的GUI(图形用户界面),使发射机的控制、监视及维护变的格外简单。受益于NEC的网络遥控单元,这些任务可通过PC执行。只需从演播室或电台外引入一根专线或公共线路,您就可以监视并控制发射机的运行。为实现异地监视及控制一个或多个发射机,NEC提供了SNMP及Web服务器

着风前缘冷却法

  风冷:强制空气冷却法采用外部空气。空气冷却系统的运行非常简单,意味着高可靠性及最少的维护。NEC在这方面大量的经验使我们有巨大改善,如进/排风管结构的设计,减少了PA的不平衡冷却,也增强了冷却风扇的性能。

  水冷:水冷系统结合了自动的空气净化功能及自适应故障预测功能。这些特征可减小噪音及安装成本,简化维护并推进了可靠性。混合闭路大大地简化了冷却液补给及除尘,保证了冷却液的清洁。

3.成功案例  从1996年起短短的10年间,NEC已向全球24个国家和地区提供了1,005台数字电视发射机。目前在全球使用的所有数字电视发射机中,NEC产品占60%。

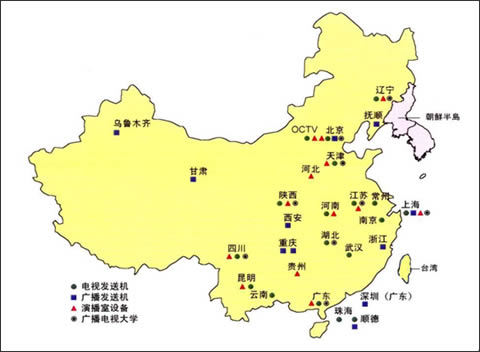

下面这张图片展示了NEC在中国的提供业绩。

  2004年8月,NEC向上海广播影视集团提供了的数字电视发射机,现应用于东方明珠电视塔

  自去年到今年3月,NEC担任了北京电视台新台址的数字广播系统的联合设计,并且得到了北京电视台的高度评价。
