客户利益 产品全生命周期管理PLM ( Pro duct overall Lifecycle Management)是当代企业面向客户和市场,快速重组产品每个生命周期中的组织 结构、业务过程和资源配置,实现整体利益最大化的先进管理理念。产品 全生命周期管理是在经济、知识、市场和制造全球

客户利益

产品全生命周期管理PLM (clearcase/" target="_blank" >cc">Product overall Lifecycle Management)是当代企业面向客户和市场,快速重组产品每个生命周期中的组织

结构、业务过程和资源配置,实现整体利益最大化的先进管理理念。产品 全生命周期管理是在经济、知识、市场和制造全球化环境下,将企业的扩展、经营和管理与产品的全生命周期紧密联系在一起的一种战略性方法。PLM为不同的企 业应用系统提供统一的基础信息管理,是连接企业各个业务部门的信息平台与纽带,PLM支持企业资源的动态集成、配置、维护和管理。PLM为企业的应用系统 提供统一的支撑平台,以支持企业业务过程的协同运作。

清软英泰TiPLM作为基础信息服务平台,为企业提供包括市场销售、概念设计、产品设计、工艺设计、生产制造、产品交付、维修服务和用户操作等产品各个生命周期的多层面、多目标的服务。

TiPLM系统是在.NET平台上,采用C#、C++语言开发的支持分布式对象计算的企业级产品数据管理系统。TiPLM支持多层分布式体系结构。其主要 技术特点如下:完全的面向对象的设计和开发;基于商业组件的业务封装;支持分布式事务处理;提供灵活易扩展的消息服务、事件和通知服务;支持主流的关系数 据库(Oracle、SQL Server、DB2等);提供灵活易扩展的对象管理;提供稳定的、可分布的、支持数据库和文件系统的文件服务;全面支持XML;提供基于WfMC的过程 管理系统,支持自动化流程,可通过定制和二次开发扩展企业的业务过程模型;良好的可管理性和可监控性;支持传统Windows客户端和浏览器用户;提供多 层次的二次开发接口。

TiPLM主要功能模块

安全管理:通过对角色、用户、对象类、对象访问权限的设置,使用户对产品数据的操作对应不同的权限,使系统安全得到有效保障。主要功能包括:用户管理、组织管理、角色定义、角色分配、权限设置等。

项目管理:TiPLM 采取面向产品的项目管理机制对项目的进程进行计划、调度、监视和控制,管理项目的当前计划类、实际执行类、任务交付对象类、任务流程类、任务限制类等数据,使企业主管能够实时监控任务进度和产品数据;同时TiPLM集成具有广泛用户群的MSProject,可以充分使用专业项目管理软件的网络分析、项目成本、第三方工具提供的强大功能。主要包括:项目管理、任务管理、执行过程监控与管理、交付对象管理、MS Project集成。

产品结构、配置管理:基于产品全生命周期和多视图的产品结构管理是TiPLM系统的核心功能,按照零部件之间的装配关系形成产品结构和各种引用关系,用户可以将产品全生命周期中的各种业务相关的产品数据与零部关联起来,形成对产品结构的完整描述,从而在此基础上使企业相关业务在相互关联的前提下协同进行。

TiPLM系统通过有效性和配置规则来对系列化产品数据进行管理。通过确立有效性规则,选择各配置变量的取值和设定具体的时间得到系列产品的不同配置,有效地支持系列化产品设计;根据时间有效性和批次有效性可以追溯产品演变的过程,为售后服务、产品更新迭代、产品创新提供有效的支持。

文档管理:基于TiPLM的模型管理实现强大的图文档分类管理功能,将产品全生命周期中产生的大量电子文档有序地进行管理,用户可以方便地进行电子文档的创建、入库、浏览、打印、关联其它业务对象等操作;系统提供了可支持多种CAD软件的图档格式(AutoCAD、MDT、UGII、Pro/E、Solidedge、 Solidworks等)及多种文档格式(*.Doc、*.txt、*.xls、*.tif、*.bmp等)的浏览器使企业用户可在普通环境下浏览、圈阅各种专业软件形成的文档数据。

工艺信息管理:支持工艺规划的基本业务,并实现工艺类型、工艺路线与工艺分工等相关信息的管理;可实现工艺模型管理、工程资源与工艺模型集成、面向工艺规程对象与工艺档案对象的版本管理、工艺档案与工艺模型树关联管理、工艺档案管理、工艺档案类型定制工具;实现基于工艺档案的工艺汇总定制与汇总输出工具;基于角色的工艺界面菜单项定制与显示、基于PLM工作流的工艺审批管理。

变更及版本管理:TiPLM实现了PLM国际通用的二层版本结构,包括版本和迭代,版本变更通过升版和定版操作来完成,迭代变更通过检入和检出操作来完成。可以记录同一版本的更改历史,具有回退等操作,实现更改痕迹管理和业务对象版本的有效管理。

业务过程管理:业务过程管理集成各类外部资源,包括企业内部的操作人员、PLM的其他功能模块、异构的外部独立应用系统以及企业外部的通过互联网相连的其它应用系统,提供了一个跨应用系统、跨企业的集成管理平台。通过TiPLM工作流程管理可实现图文档等产品数据设计过程的有效管理和控制,可有效地对项目完成情况进行监督。

工程资源管理:维护层次化的设计参考手册、标准件与原材料库、零件库等资源数据,使设计人员在设计过程中方便的查询、引用、参考,从而实现了企业设计工作的有序进行。主要包括:内部资源管理、外部资源管理、PLM资源定义与管理、计量单位管理、特殊符号管理等。

模型管理:动态定义和维护企业模型,使PLM的结构和应用随着企业的成长而自动适应,主要包括:数据模型定制、组织模型定制、过程模型定制、视图模型定制

系统配置与监控:配置与监控TiPLM系统的运行环境,主要包括:配置数据库服务器、文件服务器;管理和维护数据字典、文件柜信息。



方案优势

本系列方案针对中小企业信息化过程中常见的专业应用,综合考虑企业局域网节点数量、信息化应用规模要求、机房的场地大小等因素,为中小企业特别设计,选用的惠普产品包括:功能和应用服务器、存储和备份设备、输入和输出设备、计算机终端等;读者请根据自身情况选择合适的方案。

1、小规模方案

对于局域网50节点以内,并发应用30节点以内的中小企业,由于网络规模不大,局域网数据吞吐量较小,在功能服务器的设置上采用HP ProLiant ML150 G2作为企业中心域控制器、内部文件服务器和上网的代理服务器,在保障企业通畅连接互联网的同时,确保应用数据的安全,将应用服务器和数据库服务器同时放在一台HP ProLiant ML350 G4服务器上,该服务器同时连接了惠普DJ430绘图仪,以便企业加强对图纸输出的管理。

其他设备的选型则在保证满足性能要求的前提下,选择了性能价格比很高的惠普系列产品,客户机选择了惠普HP COMPAQ dx2000商用机,A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出,对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出,考虑到企业数据量并不大,采用外置的DVD刻录机实行离线备份,利用HP Scanjet 3770 普通商用扫描仪可将部分纸张资料扫描到计算机中。

2、中等规模方案

对于50-100节点的局域网,并发应用60节点以内的企业,网络已经初具规模,考虑到企业应用要求,有必要将域控制器/代理服务器和内部文件服务器分离,一方面可以提高代理服务器的性能,另一方面可以为内部文件提供更好的安全保障;考虑到内部邮件系统和内部即使通讯系统的应用要求,专门设立了邮件服务器。

由于60节点的PLM应用已经有相当的数据吞吐量,为了保证系统的性能,在本方案中将应用服务器和数据库服务器进行了分离,采用高性能的HP ProLiant ML350 G4作为数据库服务器和应用服务器,在数据库服务器上采用HP StorageWorks MSL6000磁带库高性能存储设备进行对数据进行备份。

其他设备的选型则在保证满足性能要求的前提下,选择了性能价格比很高的惠普系列产品,客户机选择了惠普HP COMPAQ dx2000商用机,A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出,对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出,考虑到企业数据量并不大,采用外置的DVD刻录机实行离线备份,利用HP Scanjet 2400数字平板式扫描仪可将部分纸张资料扫描到计算机中。

3、大规模方案

对于200节点的局域网,并发应用90节点以内的企业,网络规模已经相当可观,考虑到企业应用要求,为了确保系统的稳定运行,除了提高域控制器/代理服务器和内部文件服务器、邮件服务器等功能服务器的性能以外,要建立企业自己的WEB服务器,并将其放置在DMZ区中,企业可在WEB服务器上架设自己的门户软件,通过供应链软件与上游供应商和下游客户加强联系。

由于90节点的PLM应用并发数据吞吐量大,为了保证系统的性能,在本方案中将应用服务器和数据库服务器进行了分离,对系统吞吐量要求较高的数据库服务器选择了企业级别的HP ProLiant ML570G4,而对性能要求相对较低的服务器采用HP ProLiant ML370 G4可满足应用的要求。

其他设备的选型则在保证满足性能要求的前提下,选择了性能价格比很高的惠普系列产品,客户机选择了惠普HP COMPAQ dx2000商用机,A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出,对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出,考虑到企业数据量比较大,选择了HP StorageWorks MSA30 存储解决方案,利用HP Scanjet 2400数字平板式扫描仪可将部分纸张资料扫描到计算机中。

方案内容

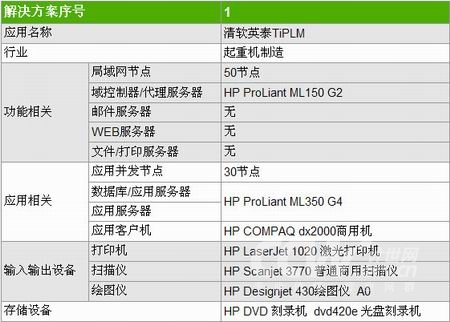

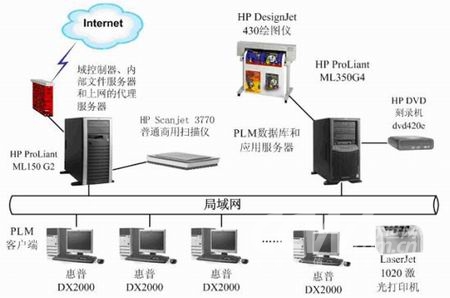

1、小规模方案

方案图形:

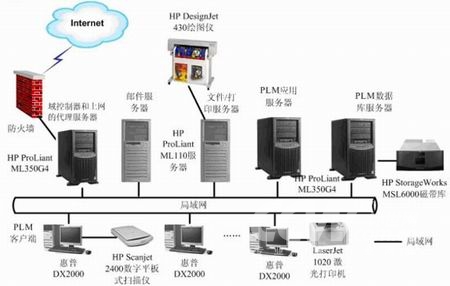

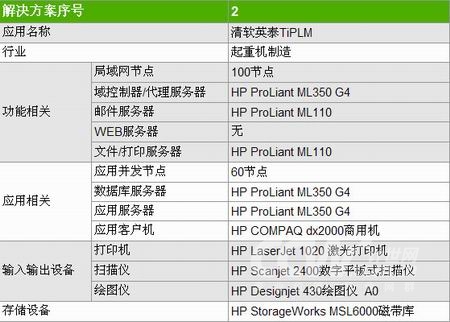

2、中等规模方案

方案图形:

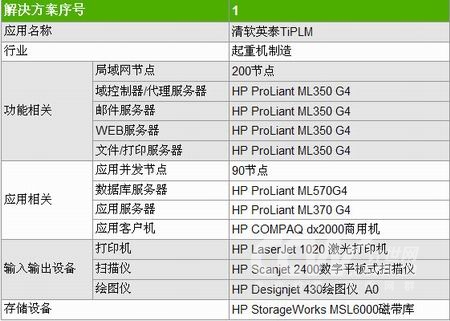

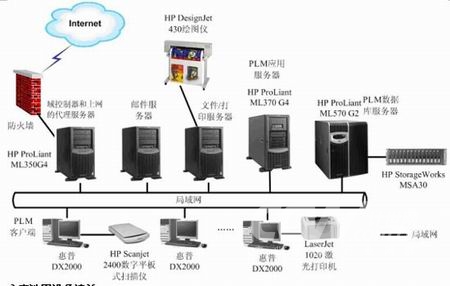

3、大规模方案

方案图形:
