HP惠普专为开目CAPP/PDM设计解决方案

客户收益

开目clearcase/" target="_blank" >cc">CAPP：

主要用来完成工艺设计工作，其功能主要在于提供独立的二位绘图工具，可在工艺软件中直接绘制工艺图，支持通过绘图仪拼图输出工艺卡片。提供

数据库和文件两种模式的系统，可对企业的各类工艺资源进行统一管理，可以创建企业产品工艺数据和信息，提交PDM统一存储和管理，和CAD的设计信息等一起构成完整的企业产品数据信息，并为后续的企业成本分析、生产计划安排等提供工时定额、材料定额、工艺路线等基础信息。开目CAPP在全国已拥有1000余家企业用户，在航天、汽车、电子、锅炉、成套装备、电器、纺机等行业得到了成功的应用，用户数和市场占有率有一定优势。

开目PDM：

采用面向对象的设计思想，支持产品数据复杂关联关系的管理，可自定义对象类型、主分类和多种辅分类方式、数据结构，实现产品全生命周期各个阶段、各方面信息的全面管理。

采用可变产品结构（VPS）的机制，实现大批量定制的管理理念和思想。在VPS的基础上，可以根据订单需求，使用参数化配置、基于规则的产品结构自动选配及校验技术，进行快速结构选配，生成精确的产品结构，快速满足客户的个性化需求。开目PDM已拥有200多家大型用户，在航天、汽车、电子、锅炉、成套装备、电器等行业得到了成功的应用。

以上两种产品均采用微软.Net平台开发，支持sql server 2000 sp3和oracle9i数据库平台。

方案优势

本系列方案针对中小企业信息化过程中常见的专业应用，综合考虑企业局域网节点数量、信息化应用规模要求、机房的场地大小等因素，为中小企业特别设计，选用的惠普产品包括：功能和应用服务器、存储和备份设备、输入和输出设备、计算机终端等；读者请根据自身情况选择合适的方案。

1、小规模方案

对于局域网50节点以内，并发应用30节点以内的中小企业，由于网络规模不大，局域网数据吞吐量较小，在功能服务器的设置上采用HP ProLiant ML150 G2作为企业中心域控制器、内部文件服务器和上网的代理服务器，在保障企业通畅连接互联网的同时，确保应用数据的安全，将应用服务器和数据库服务器同时放在一台HP ProLiant ML350 G4服务器上。

其他设备的选型则在保证满足性能要求的前提下，选择了性能价格比很高的惠普系列产品，客户机选择了惠普HP COMPAQ dx2000商用机，A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出，对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出，考虑到企业数据量并不大，采用外置的DVD刻录机实行离线备份，利用HP Scanjet 3770 普通商用扫描仪可将部分纸张资料扫描到计算机中。

2、中等规模方案

对于50-100节点的局域网，并发应用60节点以内的企业，网络已经初具规模，考虑到企业应用要求，有必要将域控制器/代理服务器和内部文件服务器分离，一方面可以提高代理服务器的性能，另一方面可以为内部文件提供更好的安全保障；考虑到内部邮件系统和内部即使通讯系统的应用要求，专门设立了邮件服务器。

由于60节点的PDM应用已经有相当的数据吞吐量，为了保证系统的性能，在本方案中将应用服务器和数据库服务器进行了分离，对数据吞吐IO性能要求高的采用高性能的HP ProLiant ML350 G4，应用服务器则由于要求不高，因此只需要采用高性能价格比的HP ProLiant ML150 G2可满足要求。

其他设备的选型则在保证满足性能要求的前提下，选择了性能价格比很高的惠普系列产品，客户机选择了惠普HP COMPAQ dx2000商用机，A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出，对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出，考虑到企业数据量并不大，采用外置的DVD刻录机实行离线备份，利用HP Scanjet 2400数字平板式扫描仪可将部分纸张资料扫描到计算机中。

3、大规模方案

对于200节点的局域网，并发应用90节点以内的企业，网络规模已经相当可观，考虑到企业应用要求，为了确保系统的稳定运行，除了提高域控制器/代理服务器和内部文件服务器、邮件服务器等功能服务器的性能以外，要建立企业自己的WEB服务器，并将其放置在DMZ区中，企业可在WEB服务器上架设自己的门户软件，通过供应链软件与上游供应商和下游客户加强联系。

由于90节点的CAPP/PDM应用并发数据吞吐量大，为了保证系统的性能，在本方案中将应用服务器和数据库服务器进行了分离，并选择了企业级别的HP ProLiant ML570G4，以满足应用的要求。

其他设备的选型则在保证满足性能要求的前提下，选择了性能价格比很高的惠普系列产品，客户机选择了惠普HP COMPAQ dx2000商用机，A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出，对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出，考虑到企业数据量比较大，选择了HP StorageWorks MSA30 存储解决方案，利用HP Scanjet 2400数字平板式扫描仪可将部分纸张资料扫描到计算机中。

方案内容

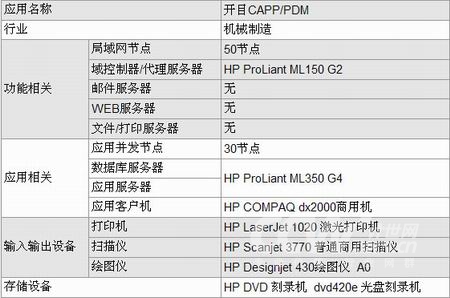

1、小规模方案

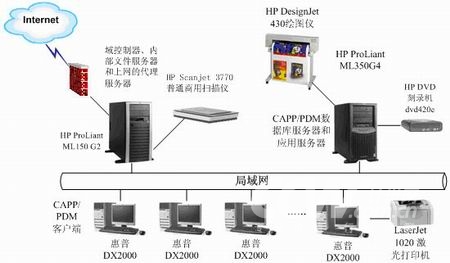

方案图形：

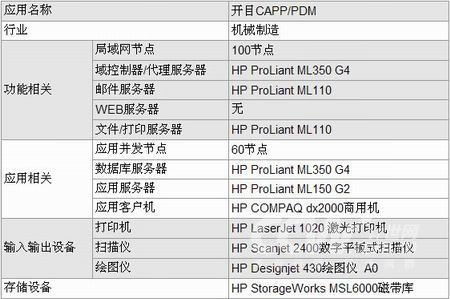

2、中等规模方案

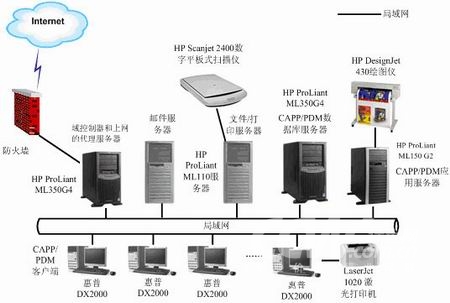

方案图形：

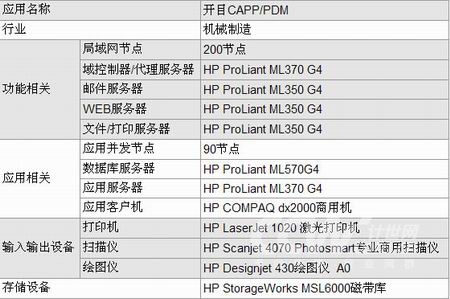

3、大规模方案

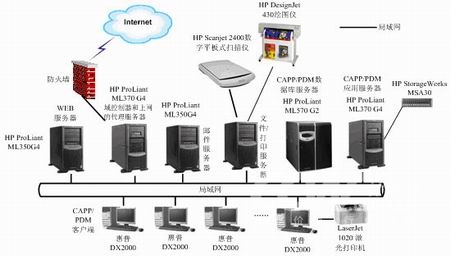

方案图形：
