HP惠普专为新模式PDM设计解决方案

客户利益

系统功能包括图文档管理、产品结构管理、版本管理、产品配置管理、BOM管理、项目管理、工作流引擎、实用工具集等、系统集成接口模块。其中，图文档管理模块包括图文档 通用格式浏览

控件、图文档批量检入和检出以及相应的二维权限控制等，可以解决企业图档管理混乱等问题；产品结构管理模块可以将企业的产品数据（图纸和文档 等）按照产品物理结构情况以结构树的形式进行组织，使用户一目了然且方便查找；版本管理模块解决了企业图档版本不一致问题，此问题几乎所有企业机关单位都 会遇到，普遍存在。

新模式PDM系统除了对版本一致性进行控制，还可以对版本有效性进行控制，且保证所有图文档的修改有历史记录，有权限的用户可以将以前的历史结果再现；产 品配置管理模块对继承性强的系列化产品非常有效，通过配置用户可以快速的在已经设计完成的图文档库中领出比较符合新品要求的近似零部件图文档，临时组成新 的产品原型，以便在此基础上进行快速的变型设计；BOM管理模块可以根据产品结构产生企业所需的各种BOM表统计结果，同样它也是和各种ERP集成的有效 接口；项目管理模块可以可以实现按单生产型企业的项目进展控制等，与工作流引擎相结合，做到项目任务的自动化提示、项目流程的个性化定义、工程变更项目的 管控等；实用工具集包括用户自定义工具集、系统初始化工具集、检索引擎等数十种实用工具。另外，新模式PDM系统预留了clearcase/" target="_blank" >cc">CAD、ERP、CAPP等企业信 息化相关系统的国际规范化接口。

方案优势

本系列方案针对中小企业信息化过程中常见的专业应用，综合考虑企业局域网节点数量、信息化应用规模要求、机房的场地大小等因素，为中小企业特别设计，选用的惠普产品包括：功能和应用服务器、存储和备份设备、输入和输出设备、计算机终端等；读者请根据自身情况选择合适的方案。

1、小规模方案

对于局域网50节点以内，并发应用30节点以内的中小企业，由于网络规模不大，局域网数据吞吐量较小，在功能服务器的设置上采用HP ProLiant ML150 G2作为企业中心域控制器、内部文件服务器和上网的代理服务器，在保障企业通畅连接互联网的同时，确保应用数据的安全，将应用服务器和数据库服务器同时放在一台HP ProLiant ML350 G4服务器上，该服务器同时连接了惠普DJ430绘图仪，以便企业加强对图纸输出的管理。

其他设备的选型则在保证满足性能要求的前提下，选择了性能价格比很高的惠普系列产品，客户机选择了惠普HP COMPAQ dx2000商用机，A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出，对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出，考虑到企业数据量并不大，采用外置的DVD刻录机实行离线备份，利用HP Scanjet 3770 普通商用扫描仪可将部分纸张资料扫描到计算机中。

2、中等规模方案

对于50-100节点的局域网，并发应用60节点以内的企业，网络已经初具规模，考虑到企业应用要求，有必要将域控制器/代理服务器和内部文件服务器分离，一方面可以提高代理服务器的性能，另一方面可以为内部文件提供更好的安全保障；考虑到内部邮件系统和内部即使通讯系统的应用要求，专门设立了邮件服务器。

由于60节点的PDM应用已经有相当的数据吞吐量，为了保证系统的性能，在本方案中将应用服务器和数据库服务器进行了分离，采用高性能的HP ProLiant ML350 G4作为数据库服务器和应用服务器，在数据库服务器上采用HP StorageWorks MSL6000磁带库高性能存储设备进行对数据进行备份。

其他设备的选型则在保证满足性能要求的前提下，选择了性能价格比很高的惠普系列产品，客户机选择了惠普HP COMPAQ dx2000商用机，A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出，对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出，考虑到企业数据量并不大，采用外置的DVD刻录机实行离线备份，利用HP Scanjet 2400数字平板式扫描仪可将部分纸张资料扫描到计算机中。

3、大规模方案

对于200节点的局域网，并发应用90节点以内的企业，网络规模已经相当可观，考虑到企业应用要求，为了确保系统的稳定运行，除了提高域控制器/代理服务器和内部文件服务器、邮件服务器等功能服务器的性能以外，要建立企业自己的WEB服务器，并将其放置在DMZ区中，企业可在WEB服务器上架设自己的门户软件，通过供应链软件与上游供应商和下游客户加强联系。

由于90节点的PDM应用并发数据吞吐量大，为了保证系统的性能，在本方案中将应用服务器和数据库服务器进行了分离，对系统吞吐量要求较高的数据库服务器选择了企业级别的HP ProLiant ML570G4，而对性能要求相对较低的服务器采用HP ProLiant ML370 G4可满足应用的要求。

其他设备的选型则在保证满足性能要求的前提下，选择了性能价格比很高的惠普系列产品，客户机选择了惠普HP COMPAQ dx2000商用机，A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出，对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出，考虑到企业数据量比较大，选择了HP StorageWorks MSA30 存储解决方案，利用HP Scanjet 2400数字平板式扫描仪可将部分纸张资料扫描到计算机中。

方案内容

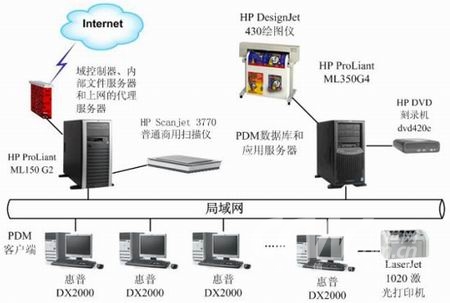

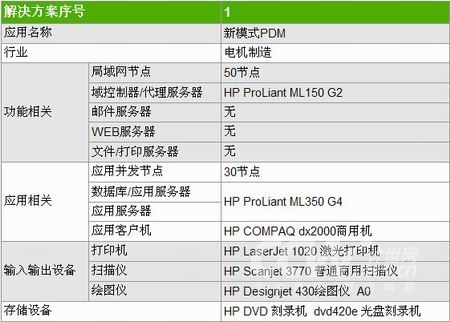

1、小规模方案

方案图形：

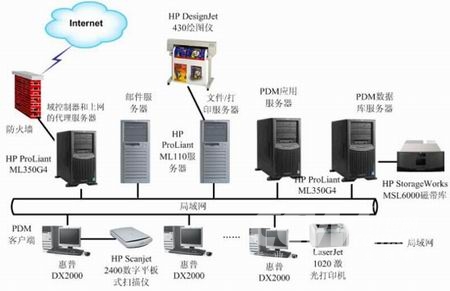

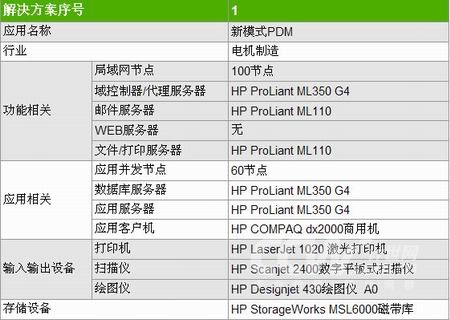

2、中等规模方案

方案图形：

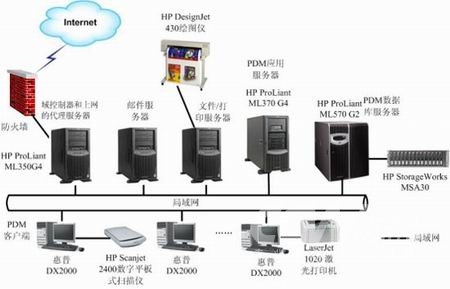

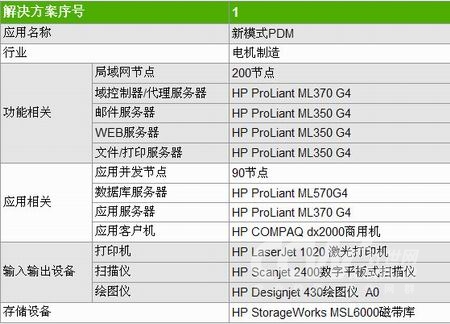

3、大规模方案

方案图形：
