客户利益 IntePDM是武汉天喻信息产业有限责任公司Inte系列软件产品中的一员,作为一个企业级的产品数据管理系统,IntePDM是"863/CIMS产品数据管理系统发展项目"中标 产品。 IntePDM 采用 面向对象 技术和客户机/ 服务器 (C/S)体系结构,面向管理与产品相关的

客户利益

IntePDM是武汉天喻信息产业有限责任公司Inte系列软件产品中的一员,作为一个企业级的产品数据管理系统,IntePDM是"863/CIMS产品数据管理系统发展项目"中标

产品。

IntePDM 采用面向对象技术和客户机/服务器(C/S)体系结构,面向管理与产品相关的所有数据及其状态变迁过程的目标,以零部件为核心组织产品数据,以过程管理管 理产品数据状态的变迁过程,通过与其他clearcase/" target="_blank" >cc">CAD系统的紧密集成,实现了对产品开发过程中使用的各种应用系统的协调与控制,达到将产品数据、设计活动、人员组 织及应用工具统一组织管理的功能目标。该产品支持sql server 2000 sp3和oracle9i数据库平台。

方案优势

本系列方案针对中小企业信息化过程中常见的专业应用,综合考虑企业局域网节点数量、信息化应用规模要求、机房的场地大小等因素,为中小企业特别设计,选用的惠普产品包括:功能和应用服务器、存储和备份设备、输入和输出设备、计算机终端等;读者请根据自身情况选择合适的方案。

1、小规模方案

对于局域网50节点以内,并发应用30节点以内的中小企业,由于网络规模不大,局域网数据吞吐量较小,在功能服务器的设置上采用HP ProLiant ML150 G2作为企业中心域控制器、内部文件服务器和上网的代理服务器,在保障企业通畅连接互联网的同时,确保应用数据的安全,将应用服务器和数据库服务器同时放在一台HP ProLiant ML350 G4服务器上。

其他设备的选型则在保证满足性能要求的前提下,选择了性能价格比很高的惠普系列产品,客户机选择了惠普HP COMPAQ dx2000商用机,A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出,对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出,考虑到企业数据量并不大,采用外置的DVD刻录机实行离线备份,利用HP Scanjet 3770 普通商用扫描仪可将部分纸张资料扫描到计算机中。

2、中等规模方案

对于50-100节点的局域网,并发应用60节点以内的企业,网络已经初具规模,考虑到企业应用要求,有必要将域控制器/代理服务器和内部文件服务器分离,一方面可以提高代理服务器的性能,另一方面可以为内部文件提供更好的安全保障;考虑到内部邮件系统和内部即使通讯系统的应用要求,专门设立了邮件服务器。

由于60节点的PDM应用已经有相当的数据吞吐量,为了保证系统的性能,在本方案中将应用服务器和数据库服务器进行了分离,对数据吞吐IO性能要求高的采用高性能的HP ProLiant ML350 G4,应用服务器则由于要求不高,因此只需要采用高性能价格比的HP ProLiant ML150 G2可满足要求。

其他设备的选型则在保证满足性能要求的前提下,选择了性能价格比很高的惠普系列产品,客户机选择了惠普HP COMPAQ dx2000商用机,A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出,对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出,考虑到企业数据量并不大,采用外置的DVD刻录机实行离线备份,利用HP Scanjet 2400数字平板式扫描仪可将部分纸张资料扫描到计算机中。

3、大规模方案

对于200节点的局域网,并发应用90节点以内的企业,网络规模已经相当可观,考虑到企业应用要求,为了确保系统的稳定运行,除了提高域控制器/代理服务器和内部文件服务器、邮件服务器等功能服务器的性能以外,要建立企业自己的WEB服务器,并将其放置在DMZ区中,企业可在WEB服务器上架设自己的门户软件,通过供应链软件与上游供应商和下游客户加强联系。

由于90节点的CAPP/PDM应用并发数据吞吐量大,为了保证系统的性能,在本方案中将应用服务器和数据库服务器进行了分离,并选择了企业级别的HP ProLiant ML570G4,以满足应用的要求。

其他设备的选型则在保证满足性能要求的前提下,选择了性能价格比很高的惠普系列产品,客户机选择了惠普HP COMPAQ dx2000商用机,A3以下的图纸通过HP LaserJet 1020 激光打印机进行输出,对于大附件的图纸输出则采用了惠普Designjet 430绘图仪 A0喷墨绘图仪输出,考虑到企业数据量比较大,选择了HP StorageWorks MSA30 存储解决方案,利用HP Scanjet 2400数字平板式扫描仪可将部分纸张资料扫描到计算机中。

方案内容

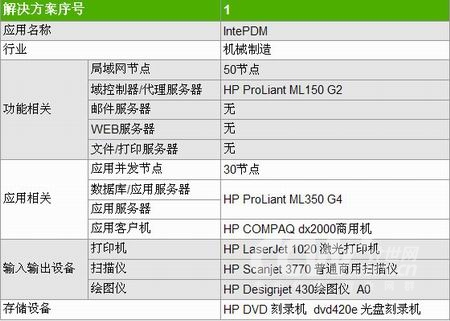

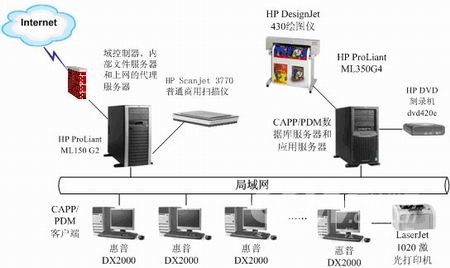

1、小规模方案

方案图形:

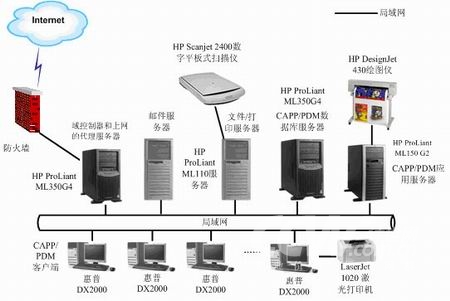

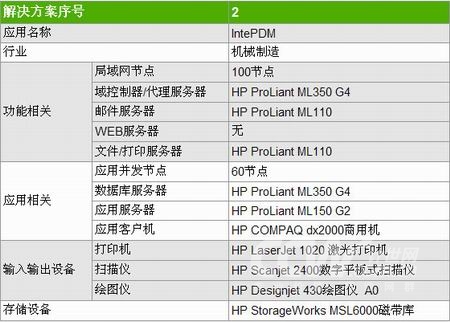

2、中等规模方案

方案图形:

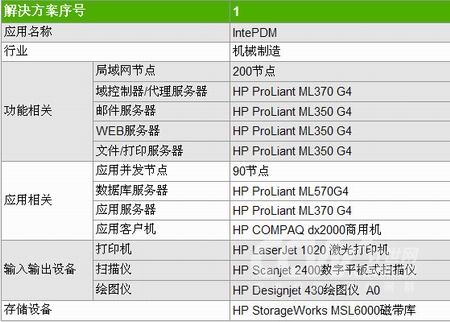

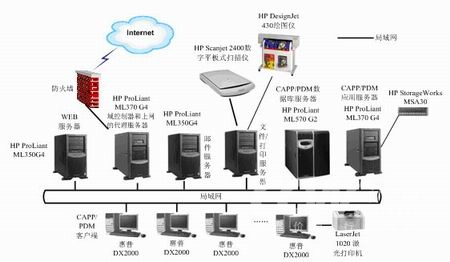

3、大规模方案

方案图形:
