方正播控中心智能监控技术在泉州电视台的应用

一、系统简介

泉州电视台数字播控中心于2006年元旦正式投入使用，它是全台数字化、网络化改造过程中的重要组成部分，数字播控中心的建设是按照省级台的建设标准来设计的，它由新建的数字

自动播控系统和全台总控系统两部分组成。

数字自动播出系统按照3个播出频道播出设计，完成泉州电视台新闻综合、都市生活、影视剧三个频道的数字播出（其中影视剧频道为24小时播出频道），并保留部分设备位置方便扩充成4个频道播出。在正常情况下，系统以视频服务器为核心播出，一旦视频服务器出问题或遇到紧急播出情况，直接切换到录像机播出系统。考虑到设备的合理使用，上载录像机兼做应急播出录像机。

播出系统采用嵌入数字音频的clearcase/" target="_blank" >cc">SDI信号格式，外来模拟信号经总控调度后经过A/D和嵌入后统一成嵌入数字音频的SDI信号。

系统配置总控调度矩阵作为全台信号的调度中心，系统采用一个32*32的模拟矩阵和一个64*48的数字多格式矩阵，其中数字矩阵同时作为播出系统信号调度使用。系统周边设备采用Leitch 6800+系列产品。

系统还包括全台通话系统、时钟系统（含网络校时系统）、同步系统、机房UPS和精密空调等。

二、系统设计初期的担忧及设想

我们新建的数字播控中心将是一个复杂、庞大的系统，如何有效的使用好这个系统，尽量避免设备故障造成的事故，尽量第一时间发现设备隐患并及时排除等，成为我们在系统设计后的最大担忧。

首先，按照系统设计，所有主要设备都安装在设备机房，配有精密空调和UPS。在播控区的技术值班人员除了日常维护外平时在设备机房的时间不多。而通常情况下设备的故障报警很多是通过指示灯或蜂鸣器来进行的，但是如果技术人员不在现场的话这些报警设施形同虚设。

泉州电视台播控中心智能监控技术的应用 其次，数字系统和以往模拟系统在信号及设备的运行状态有着明显的不同。在模拟系统中，设备的状态可以直接与信号的优劣挂钩，也就是说如果设备有问题的话会直接造成信号的劣化。而数字系统中设备更多的是“0、1”状态，信号只有正常和不正常两种，这样为我们在故障的判断、设备运行情 况的把握增加了很大的困难。 再次，新的播出系统要把影视剧频道扩充到全天24小时播出，这样一来可用的设备检修时间只有每周二下午几个小时。检修时间的减少意味着发现处理故障的时间变少了，而及时发现故障隐患对安全性更加重要。。 最后，作为一个地级市台，数字播控中心的建设是按照省级台标准来设计的，一下子从模拟播出到数字播控的技术改变对技术人员是一个很大的挑战。如何在这个技术转型期减轻技术人员的负担，如在设备故障时让技术人员迅速判断设备故障点以及故障对系统的影响范围和程度，这些都具有相当实际意义的。 为此，我们提出了在数字播控中心建设中增加智能监控系统，该系统应该能做到一下几点： 1．可对多种软、硬件设备进行集中的监测； 2．使用中文语言及本地化的使用定制； 3．具有系统逻辑关系的智能化监控体系； 4．可对系统各关键信号质量进行监测。   三、实现智能监控的前提 我们认为要实现智能监控系统需要以数字化、网络化为基础，才能实现自动化、智能化的总体发展目标。系统监控不仅是对设备而言，而且是需要提供信号、网络以至逻辑软件的监控。监控包含监测和控制两部分，监测是基础，控制是目标，两者结合才能充分体现系统监控的整体性。目前，我们所需要的也是比较切实的是实现监测的功能，相对而言自动控制的需求不是特别的重要。因此，智能监控的前提就是监控对象的可监测特性。 1.   设备的可监测性 目前现有的很多数字化设备不仅是提供数字信号的处理，而且对设备本身的状态也可以提供数字化的信息，通过控制线或以太网线实现设备信息的发布。 这些设备种类众多，视音频设备有视音频处理设备、视音频矩阵以及相应的机箱电源、风扇等。计算机设备同样具备可监测性，如视频服务器、数据存储阵列、数据库服务器和工控机等。设备监控通常采用通用的SNMP协议或RS422方式。

2.   信号的可监测性

信号是整个系统的真正处理对象，在数字化系统中成为了核心。信号的监测分为全指标监测和单项（多项）定性监测两类。前者可以通过提供信号全指标检测的广播电视专用测试仪对信号质量进行判别，并提供详细的参数指标。

定性监测如黑场、静帧，声音过低（过高）等，其实时性最关键，以帮助值班人员随时掌握在播信号状态，第一时间对播出事故进行反应。这种定性监测不需要昂贵的测试仪器，具备信号判别功能的设备（如多画面分割器）就可以对信号质量进行实时的报警。

4.   数据网络的可监测性

新一代的数字播控系统已不仅仅是视音频设备的连接，而是有大量的数据在系统网络中传输，对数据传输通道的实时监测就成为对系统监控的一个重要方面。现有的数据网络主要是高速以太网（100Mbps、1000 Mbps）和Fibre Channel（光纤通道）。监控系统可以通过交换机随时了解网络传输状态，从而在播总控系统的网络传输方面提供完善的监测手段。

5.   应用软件和数据库的可监测性

随着数字化系统中应用程序的大量使用，智能播总控系统需要对应用程序进行监测，才能保证系统流程的正常运行。

对应用软件的监测可以通过监测驱动程序探测软件接口（如SNMP）实现；另一方面，应用软件还可能提供网络服务（如Web、FTP等），对其端口的侦测也是实现监测的方式之一。应用软件后台都有个数据库提供数据服务，通过实时监测数据服务的状态也就掌握了数据库服务的运行情况。

从系统宏观角度看，应用软件和数据库同样可以看作设备，作为系统的一个点（逻辑点而非物理点），在监控终端通过对应的驱动对其实现监控。

6.   其他设备的可监控性

随着需求的增加和技术的发展，一些辅助设备如UPS、精密空调等，同样可以实现外部对它的自动监控，通常有SNMP、RS422或RS485等连接方式。



四、播控中心智能监控系统简介

选择了北大方正作为我们数字播控中心的整体软件提供商。同时，我台也是全国第一个提出智能监控要求的地市级台。经过历时半年的工作，我们终于初步实现了原来的设想，目前使用的方正“慧眼”智能监控系统软件（Ver 2.0）。在此简单介绍一下：

智能监控系统包含任务综合管理平台、资源管理平台和设备监控服务器平台组成，三部分共享任务、资源和设备信息，形成统一设备管理平台，实现系统级分析技术。系统主要功能包含：设备、软件、信号状态的远程监测；设备、软件参数的远程显示和调整；提供基于信号路由的故障影响范围分析；为外部系统提供设备状态信息和设备控制接口；可完全定制的图形化监控界面；设备管理的维护信息。

系统监控范围主要关注：系统信号路由、Leitch6800＋机箱状态、Pinncale MS8000视频服务器状态、数据库服务器运行状态，以及其他视音频设备的智能监测、分析、报警及控制；数据网络（以太网、FC网）监控和报警；对数据库服务、方正“无忧”播控软件监测和报警; 对系统附属设备梅兰日

兰的银河3000UPS和STUIZ精密空调的监控。

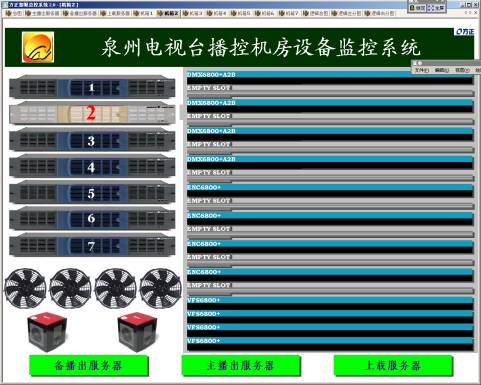

方正智能监控软件监控界面



通过这个智能监控系统我们实现以下目标：

1  通过构建统一设备控制平台，使监控系统的逻辑部分与设备控制部分分离，降低系统的复杂度。

2  整个系统定位为面向播出值班服务的系统，通过统一设备控制平台提供设备控制服务，设备资源可以不仅为监控系统服务，还为总控任务调度系统提供设备信息和控制功能。

3  软件模块化结构使系统的部署非常灵活，实现分层次的树状部署。既可以支持全系统整体监控系统，也支持对单一设备或信号通道的监控。另外，随着方正智能监控系统的完善，系统将在下一版本中支持系统动态变化同步部署功能
