松下银行网络视频监控系统方案

需求分析

某银行伴随着地域经济的发展而成长，现在已拥有154家分行及办事处。为了遏制和打击犯罪、减少金融风险，银行需要对重要地点和营业场所进行有效和可靠的监控，实现对重要地点和营业场

所的音、视频资料保存。银行柜员制录像监控主要目的是监控录制柜台工作人员每天的现场工作情况，包括与客户的交易过程，减少银行柜员制业务中出现的错误和纠纷，为可能出现的交易纠纷及其它经济犯罪活动提供录像资料及法律依据；自动柜员机clearcase/" target="_blank" >cc">ATM 监控保证银行ATM的安全运行，保护持卡人和银行的利益，防范各种针对ATM 的犯罪行为，妥善解决用户在使用过程中发生的纠纷，在ATM 上加装监控系统以获得准确的事故证据资料，切实保障银行和储户的权益，有效防范金融诈骗等犯罪活动，建立高效的实时监控录像系统已成为银行重要的管理手段。

在总行及分行共计147个银行内，安装了I-pro系列([IP Network]、[Intelligence]及[Professional])数字网络业务支援系统。

系统方案

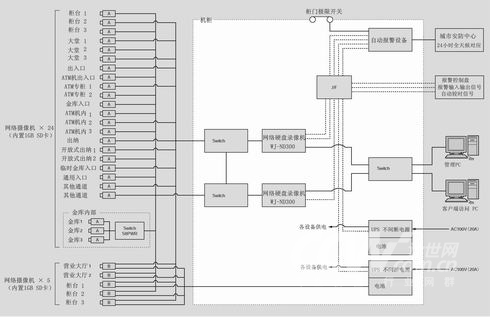

系统拓扑图

系统采用星型网络拓扑结构，前端摄像机采用网络监控摄像机，通过网络交换机将图像及数据接入各营业部监控中心，中心内配置网络硬盘录像机对前端图像进行记录，同时，前端摄像机内配置1GB的SD卡以备网络故障时图像记录；配置自动报警设备，实现实时报警并将报警上传到城市安防中心，配置接口模块实现报警信号的联动及录像机的较时。记录网络中，编码格式选择M-JPEG 和 MPEG-4方式，摄像机同时传输M-JPEG 和 MPEG-4两种视频媒体流，MPEG-4利于实时动态观看，M-JPEG利于高清晰图像的记录。

前端摄像机，包括高清晰百万像素摄像机和网络彩色摄像机。视频记录网络，采用纯数字网络硬盘录像机，实现每台摄像机的图像记录，或进行远程管理和下载。在金库内等重要位置使用UPS，为摄像机提供不间断电源，确保24小时监控。前端摄像机通过交换机接入网络硬盘录像机，并接入管理PC和浏览PC，同时实现了监控、记录、回放的功能。通过配合使用管理软件，可以方便查询、搜索记录内容，对摄像机及硬盘录像机进行设置和管理。

对网络硬盘录像机进行严密保护。在非记录时间，可自动切换至睡眠模式以减轻机器的负担。硬盘录像机管理软件可根据需要广泛定制，为了实现简单无误的操作，每一画面中不需要的按钮可预先删除。用户切换功能、画面锁定功能、检索功能、CD写入联动功能，也可广泛定制。监控系统能够与楼控、报警、门禁、传感、集成、安检信息等系统接口实现互通和联动控制功能。

系统特点

•可同时传送MPEG-4、JPEG的高画质摄像机兼顾网络视频的清晰度和实时性。

•根据不同目的有效配置摄像机，可在营业室、柜台、出入口、通行口、ATM机专柜进行拍摄。所有摄像机附属的SD记忆卡均支持保存图像数据。插口使用的是特殊定做的螺丝，可防止数据丢失或被篡改。

•利用网络监控系统，简化系统结构，减少设备维护投入，降低施工难度及成本。摄像机支持PoE网络供电方式，通过1根网络电缆，可完成网络供电及图像数据传输。降低布线施工难度，节省空间、降低成本。

•硬盘录像机支持Raid5、摄像机的SD卡备份功能，保障数据的安全性。当网络出现故障时，装备在摄像机端的SD记忆卡可记录各种异常状况下的图像，并在网络恢复正常时，自动将记录的图像传送至NDR，保障信息记录的完整性，提高系统的可靠性。

硬盘录像机管理软件关键点：

网络模式：可对多台录像机记录的图像进行现场监控、记录、搜索和回放。

本地模式：可对下载到PC硬盘中的图像进行搜索、回放和管理。

显示现场监控和回放图像的四种模式(1、4、9或16个画面)。
