蓝色之星ATM网络视频监控系统解决方案

金融机构的clearcase/" target="_blank" >cc">ATM网点遍布于城乡的各个角落，各ATM网点具有自动服务及长时间无人值守等特点，通过实时监控每个ATM网点的各关键场景，并将音、视频资料及时存储于数字录像设备之中，不但可以及

时记录用户及工作人员的相关活动信息，为金融机构规避金融服务纠纷提供可靠依据，并且可以震慑金融犯罪分子，从而实现金融管理的现代化、自动化及网络化；为金融行业提供了多种组网方式下多种规模的完整网络视频监控解决方案。

网络设计

银行监控需要实时性，要达到网络实时视频，即PAL制式，CIF格式，25帧/秒；考虑到广域网传输的成本、线路等情况，每个ATM网点需要提供512kbps的专用带宽到监控中心。监控中心带宽决定于需要同时查看的ATM网点的数量。监控中心带宽=512kbps×同时监控的网点数量。

组网方式

对于银行网络视频监控，目前有2种组网方式：通过使用银行专网（办公OA网/业务网）的部分带宽组网；使用ADSL等拨号方式时，由于ADSL通过公网传输，建议添加防火墙并通过VPN技术在公网上建立虚拟专网的方式组网。

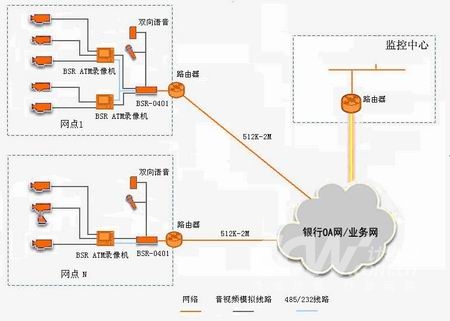

银行专网（办公OA网/业务网）组网示意图：

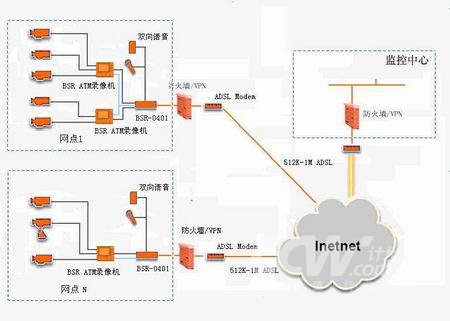

ADSL+防火墙/VPN组网示意图：

网络安全性设计

银行专网（办公OA网/业务网）组网

通过银行专网传输，整个系统与公网没有任何网络连接，网络安全的级别与银行专网的安全级别相同，可以满足网络安全性的要求。

ADSL+防火墙/VPN组网

ADSL网络连通Internet，整个视频监控网络必须与银行的业务网和办公OA网物理隔离，监控中心以外的客户端必须使用专用的网络和计算机访问监控中心服务器，这些计算机不允许与银行业务网和OA网有网络连接。由于设置了防火墙/VPN，网点的传输设备收到防火墙的保护，数据和视频传递通过加密通道传输，安全性较高。

网点设计

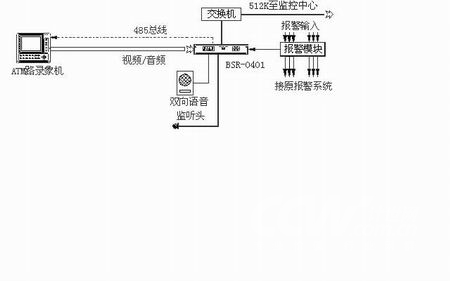

每个离行ATM/自助银行网点作为一个独立的远程监控站点，配备一台BSR-0401用于远程监控、图像传输、报警上传、录像机控制和回放控制。

根据网络带宽可以调整传输码率，在512kbps带宽下可以传输高质量CIF（352*288）画质的图像，在800kbps-1.5mbps带宽下可以传输高质量HALF D1（704*288）画质的图像。

监控中心

针对不同规模和监控系统，提供多种监控中心系统以满足用户的需求。

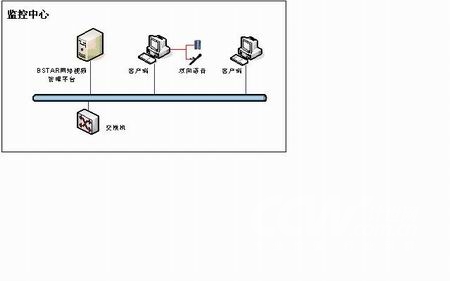

小型监控中心适用于30个离行ATM/自助银行网点规模；中型监控中心适用于30-200个离行ATM/自助银行网点规模。

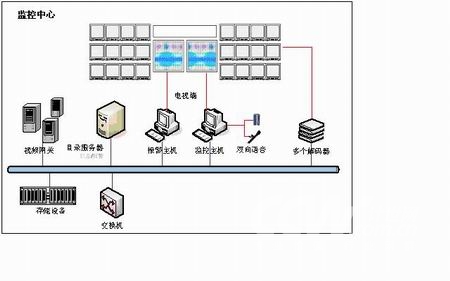

带电视墙的大中型监控中心适用于50-400个离行ATM/自助银行网点规模，中心配置一台或多台BSTAR网络视频监控管理平台服务器；客户端PC机数量根据用户需求配置。

系统技术特点

● 图像压缩技术

采用自主研发、专门为网络传输进行优化的MPEG-4视频压缩算法，针对专用的视频芯片和ATM监控场景优化设计，图像质量及网络传输效果达到业内领先水平。录像格式CIF-D1，可录制和播放 VCD-DVD高清晰度图像。

● 网络技术

具有强大网络传输功能，可适应各种复杂网络环境下的实时监控及视频传输质量，基于RTP/RTCP流媒体协议的传输技术，视频延时小，抗抖动，支持码率、宽带自适应。
