中科大洋设计安徽电视台全台网案例

全台网建设背景

国家广电总局在《广播影视科技“十五”计划和2010年远景规划》中明确规定省级电视台在三至五年内实现数字化。根据总局这一规划，安徽电视台于2000年初制订了设备数字化

技术改造总体规划 ，至2004年已全部完成。基于以下原因，安徽电视台决定启动全台网建设：

广电行业发展的需要：

数字电视、IPTV、卫星直播电视的发展，广电行业竞争的加剧，促使电视台要提高生产效率，降低生产成本；同时建设全台网也是为了响应国家信息化战略、安徽省政府提出的建设“数字安徽”号召以及 “十一五规划”中提出的加强数字化、网络化发展和科技创新的战略规划。

安徽台自身发展的需要

节目生产系统的数字化改造基本完成后，全台网络化、信息化建设提上日程。通过全台网建设，实现节目生产业务系统和经营管理系统间数据交换和业务逻辑交互，使安徽台实现精细化管理，提高管理水平；为降低电视台总体运营成本，迫切需要将原有的分立系统进行统一规划和一体化建设，确保信息的有效沟通，使宝贵的节目资源实现高效的共享，从而以较低的成本创造更大的价值。

技术发展的需要

目前，IT与广电越来越紧密的融合在一起，存储技术和视音频处理技术的发展，基于CPU+GPU+IO的非编的成熟，以及网络传输技术的快速发展，使得基于生产的全台一体化网络才成为可能。

全台网建设的主要目标

安徽电视台全台网设计总体思路是：在确保系统安全的基础上，通过统一的规划、设计和部署，最终实现全台业务系统的安全稳定运行；网络系统的设计要以提高电视节目生产的效率为基础，以提高电视台节目生产管理水平为目标；业务规划将以播出为核心，其它业务子系统的设计和流程的规划必须考虑播出系统的安全，以及与播出系统高效和高质量的节目交换。设计中的安徽台全台网是一个集收录、远程传输、新闻制作、后期制作、媒资管理、总编室业务、广告编播、播出、综合信息管理系统、计算机网络信息平台等功能相融合，涵盖电视台绝大部分业务的一个完整的全台性网络系统，它与信号控制系统共同构成安徽台的业务平台，同时兼容传统线性编辑、播出功能，是一个数字化、网络化、智能化、信息化的大型多媒体综合信息系统。

全台网的主要设计思路

安徽电视台全台网设计思路主要包括：系统架构确定、格式与标准、工艺流程的设计、网络系统安全、综合信息管理等

系统总体架构

安徽台业务划分为节目生产业务网络系统、综合信息管理系统、办公网络和网络基础平台等四部分，如图1所示。

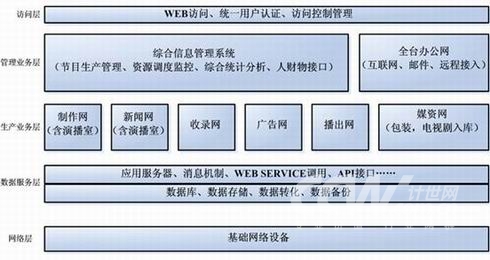

图1. 安徽电视台全台网系统架构

格式与协议标准

压缩和文件格式

表1. 安徽电视台视音频推荐格式

应用场合	压缩格式	文件格式
有再编辑需求（如新闻、专题等）	视频：MPEG2 I帧50M 音频：clearcase/" target="_blank" >cc">PCM 48KHz 16bit或立体声 1.536Mbps	视频：AVI或MXF 音频：WAV
再编辑需求不高的节目如电视剧等 （和播出的格式一致）	视频：MPEG2 长GOP 4:2:2 MP@ML 15m 音频：PCM 48KHz 16bit或立体声 1.536Mbps	视频：AVI或MXF 音频：WAV
低码流	MPEG4 或 WMV（内嵌音频）	MPEG4 或 WMV（内嵌音频）

系统互联互通协议和标准

安徽电视台考虑到全台网各系统可能采用不同厂商的产品，决定在生产系统互联时元数据和控制信息的交互可以采用以“消息中心＋WebServices”的方式，媒体数据交换采用FTP方式实现业务系统的互联互通。建立安徽电视台企业级消息中心（企业级信息总线ESB）的，包括消息服务器以及消息中心处理引擎，消息服务器用于和所有各业务系统进行接口，承担并实现各个系统之间的消息交互。消息处理引擎则在后台用于承担消息的转发和统一消息队列的管理。全台网系统中企业级消息中心的结构示意图如图2所示。

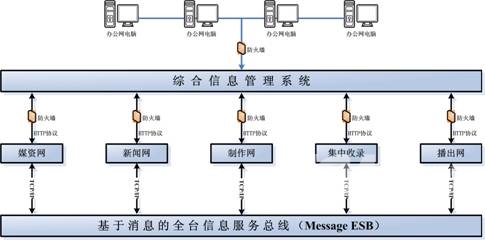

图2.企业级消息中心的结构示意图

全台网业务流程

全台网业务流程的优化设计，是整个设计的重点之一。适用于网络化的新业务流程主要特点体现如下：

提高效率

在传统的制作方式中，往往需要多次磁带线性上下载，（如审、编、下载、上载播出等），而在网络化新业务流程中，由于是全程文件传输，通常都只有一次性上载，这样大大提高了效率。

提高安全级别

传统的制作流程中，以磁带为传输纽带，磁带的损伤、丢失等都会造成不可弥补的损失，而基于文件化的传输安全级别也得到了充分的保障。

全台业务的流程，基本包括了安徽电视台的主要业务，从节目的生产、制作一直到节目的播出，每个子系统都设有直播和录播的通道，在必要的时候（距离节目正式播出时间低于4倍节目时长）都可以实现紧急直播，确保播出安全。

降低了成本

无论从设备、人力还是时间来讲，新业务流程都是节目的制播成本大大降低。

网络安全

安徽台全台网设计要求以播出为核心，播出安全又是电视台的重中之重，因此播出网在安徽全台网中安全级别最高，节目生产业务网的其它系统安全级别仅次于播出网。综合信息管理网对节目生产业务进行统一管理，安全级别仅次于节目生产业务网。办公网主要进行日常办公，安全级别次于综合信息管理网。安全的设计主要从以下几个方面进行考虑：

物理安全

·重要设备冗余配置，实现高可靠性；

·播出视频服务器及播出节目的备份，做到万无一失；

·建立数据中心机房，集中布置核心物理设备；

·交换机实现多链路级联；

·设备选型安全可靠，且在大型系统中有成功应用案例；

·施工建设采用专业队伍、按照相关标准严格执行。

网络安全

·建立全台统一认证体系；

·多重防火墙设置；

·入侵检测、漏洞扫描设置，查明任何非法访问或偶然访问的入侵者，阻挡恶意访问攻击；

·网络状态实时监控系统，网络异常时报警功能；

·完全的网络日志功能，便于日后故障分析、明确责任；

·有效的病毒防护控制；

·外部系统的VPN登陆机制，确保内部业务系统的安全；

·网络事件检测，随时检查和报告本地或远程发生的事件；

·通信安全，保证只有授权许可的通信才可以在客户机和服务器之间建立连接，而且正在传输当中的数据不能被读取和改变；

·审计跟踪，允许监视和记录网络上的活动；

·安全恢复，对一些事件做出反应，包括对于已知漏洞创建短期和长期的解决方案，还包括对受危害系统的修复。

故障恢复机制

建立一套完善的故障恢复机制及应对措施，做到：

·任何工作站的瘫痪不会造成系统级故障出现；

·分系统的故障不会引起全网络系统的瘫痪；

·重要的媒体数据及数据库信息实现物理备份，主存储体出现问题后，可以实现实时从备存储体中调用，保证重要的业务永不停顿；

·分系统考虑应急条件下的SDI信号直通至播出总控矩阵，实现信号直播；

·数据库服务器、交换机等重要设备实现物理备份，出现问题后，备份设备实时接管；

·播出视频服务器通过设备备份服务器，实现高安全性。

综合信息管理

节目生产管理系统从节目的创建一直到节目最终的播出入库进行全程的管理和资源调度。系统几乎与所有的制播业务系统以及未来的制播系统均会有相应的接口，接口则依据节目生产管理的管理点进行相应的匹配设计。节目生产管理系统主要包括的内容有：

节目策划的管理：包括对节目策划文案的管理，审核等，节目策划完成后系统会生成一个合法的节目代码，该代码在这个节目的整个生命周期中是一个唯一的合法标识。

资源分配及成本核算的管理：节目在制作过程中涉及到所有资源的使用，如设备，编辑机房（工位），人员，演播室，收录机房，媒资库等等均需要根据合法的节目代码到节目生产管理系统中备案，在节目最终完成播出入库后，便与对该节目的制作进行相应的成本核算。

节目流程监控：对节目在整个策划、创建、准备、编辑制作、审批、合成、入库、播出的全流程进行状态和信息的监控，形成对全台节目制作的统一管理和资源调度。

节目质量管理：通过设定相应的质量把关的管理机制，来控制节目的制作质量，包括节目策划审批，节目文稿审批，节目内容审核，节目技术审核等，并根据具体的需求可以设定管理模式。

总编室业务：除上面描述的针对节目生产过程的全流程管理外，节目生产管理系统还承担部分总编室的固有业务，包括播出单编辑、节目备播业务，节目库管理等子系统。

结束语

安徽电视台技术系统将全面走向“网络化”、“无带化”和“信息化”，全台网的系统设计必须遵从电视制播业务发展的需要，并为其提供服务。根据我们的心得体会，我们将全台网设计要点总结为以下几个方面：

·安全是全台网规划设计的第一要素，业务规划将以播出为核心，其它业务子系统的设计和流程的规划必须考虑播出系统的安全，以及与播出系统高效和高质量的节目交换；

·提高效率是全台网规划设计的宗旨；

·建设新一代电视台制、编、播、管、存是全台网规划设计的目标；

·节目综合管理是全台网规划设计中超出技术范畴之外的一个重要延伸；

·互联互通的标准是本次全台网规划设计的一个亮点；

·电视台和各厂商之间平等、合作、公开是推进网络化建设的新模式；

·安徽台方案得到了各视频厂家的支持、得到了各省市电视台特别是中央台的启发和指导，许多东西是大家共同努力和协作的结果。

本文对安徽电视台的全台网设计思路进行了简要地介绍，希望广播电视界的各位同仁提出宝贵的建议，共同推动广播电视的网络化进程。
