中科大洋构建南京电视台新闻媒资制播网络案例

随着南京电视台新闻业务的不断发展，新闻节目的时效性，新闻节目制作的多样化，新闻节目来源的多渠道性，新闻素材共享的及时性等问题越来越受到大家的重视。电视台里老的编辑播出设备已经不能完全满足现在节目制

作的需求了，非线性编辑网络以其强大的编辑功能，高效率的制作共享性，完善的资源管理等特点，是现在制作网络的首选。2005年1月，南京电视台与北京中科大洋科技发展股份有限公司合作，共同设计，安装，调试了南京电视台新闻媒资制播网络。

一．系统总体设计思路

今年国家广电总局科技委电视专业委将专业化频道低成本大规模节目制作系统方案列为本年度重点调研课题，调研的结果表明：建立以媒体资产管理为核心的互联互通的全台网，是实现电视内容专业化、低成本、大规模制作的根本途径。

经过广泛论证，南京电视台综合新闻非编制作网升级的目标是可用于电视台节目制作，并具有卫星收录、文稿编辑，媒体资产管理等功能的综合业务网络系统。系统的设计以及设备的选型和配置必须能够满足南京电视台新闻节目制作及业务流程处理的需要。新网建设的目标是能够完全替代原制作网络的生产，并大大提高效率、安全性、稳定性等。我们提出了四点设计思路：

要求具有极高的安全可靠性

在整个新闻制作播出的系统要有高可靠性和安全性。在系统设计中必须考虑完善的应急方案。在设备选型上要选择世界上同类设备中性能优良，并经过相关客户使用达到高标准、高质量、性能稳定的产品。在操作上要做到简单方便、安全可靠。设备要有良好的环保性能、抗电磁干扰性能。设计时必须充分考虑系统各个部分、系统各级之间的冗余备份措施，选择的设备必须达到广播级要求。

要求具有一定的科学性、先进性

由于新闻制作播出系统是电视台对外交往中的一个重要窗口，所以我们合作与大洋公司在系统设计时，要求做到技术先进，要采用世界先进、国内外成熟的技术，尽可能采用新工艺、新技术、新设备，使建好后的南京电视台非线性制作网络在未来的一段时间内保持领先水平。

要求具备升级扩展能力

根据电视新闻工作流程特点，结合实际需要，保证系统功能齐全、结构清晰、扩展灵活。系统设计中，根据场地及系统的实际需求，对设备机箱规模、机架空间、跳线、监视、存储空间、FC交换机和以太网交换机端口数量、clearcase/" target="_blank" >cc">硬盘阵列的带宽、备份传输线路等要留有余量，周边设备按需购置。暂不采购的设备机架中用盲板代替，以利于扩展。系统整体结构设置要求每个环节能够扩充和升级，并保持整体结构的完整性。系统功能的软件和硬件也要具有良好的可扩展性，易升级。

安全平滑过渡

新网的建成投产要在旧网的运行的基础上分层次、分步骤地安全平滑过渡。保证生产的不间断，人员使用的方便。对新网的培训和生产应同时进行，确保使用者进入新系统后马上熟练地工作。

我们确定新闻制作播出系统的目标是：充分利用网络资源和存储技术，利用先进的网络视频技术，建立一个数字化、网络化、自动化、高效率的节目制作平台，利用现有成熟、安全、稳定的非线性编辑网络取代旧网的不便，并能满足各种新的业务需要。尤其重要的是：新网的切入运行要能在生产毫不停顿的情况下进行。

在我们的新网系统中要包括节目收录、节目制作、文稿编辑、配音、能与新闻直播、媒体资料保存检索等系统无缝连接，同时整个系统的运作要纳入统一管理体系。

新闻制作播出系统的建立除了满足节目制作的要求，还应在网络的使用和管理方面适合南京电视台的经验，为未来建立全台综合应用网络奠定基础。同时也要充分考虑与未来其他网络互连互通等各类技术。

二．系统整体介绍

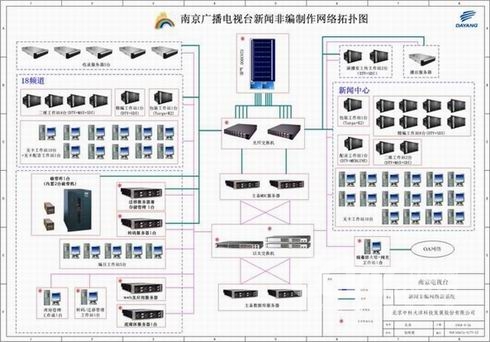

南京台这次新闻系统改造共涉及了四个系统：集中收录系统、18频道新闻系统、新闻中心新闻系统、媒资管理系统。系统建设的目的是为18频道和新闻中心提供一个集中共享的新闻制作环境，集新闻收录上载、新闻整体制作配音审片、新闻素材归档存储和传统库房管理为一体，使一个全数字化的制作环境。下面是南京广播电视台新闻非编制作网络拓扑图。

1．服务器硬件平台

这个项目整个网络采用了传统的双网结构，在网络的各关键点如：数据库服务器，MDC服务器等，均配备了冗余设备，以避免单点故障点，确保系统运行的安全性。并且提供了后台运行的迁移和存储管理服务器，转码服务器，wed及应用服务器，流媒体服务器各一台。系统通过双机热备的数据库服务器提供数据库的服务，实现了统一用户，统一日志的管理方式，这些都是包含在一个强大的网络管理模块功能里的。双机热备的MDC服务器则保证了磁盘阵列与网络之间数据交换的安全性

2．自动收录系统

集中收录系统中是由5台大洋的VIPS磐石视频服务器和3台录像机构成的。采用CPU＋GPU＋I/O的先进技术，且控制机采用了双机热备的方式，提高了收录的安全性。可以将卫星信号直接收录到网络中，也可以将卫星信号收录到磁带上，节目的存储格式是dv25。在这个网络中，5台磐石视频服务器可以接收任何一路卫星信号，同时也可以2台收录同一个节目，在重要节目收录过程中确保备份。收录下来的原数据信息直接存入S2A3000盘阵中，可供18频道制作网和新闻中心同时调用。

收录系统由于采用了数字化文件直接收录保存，省去了传统收录需要下磁带，并且在非编制作网络中重新上载的繁琐过程，有效保证了收录信号的质量。

系统收录下来的素材可以进行简单的编目，输入必要的描述信息，根据收录申请自动传送到新闻系统中供编辑记者使用。

3．新闻制作网络

18频道和新闻中心相对独立的新闻制作环境，各自拥有独立的网络管理，使用人员和素材都各自独立；系统使用人员达百人以上，支持近二十个栏目的制作工作，每天生产的节目量在六个小时左右。新闻制作网络提供了全数字化的制作环境，包括文稿和串联单的编辑、制作、审批，新闻条目的编辑、审核，节目配音和字幕包装等，整个流程都在网络化的系统内完成。

现代新闻是时效与质量并重，原来的新闻节目编辑主要就是直接切换视频为主，基本上不需要过多的包装特技；但是现在人们对新闻质量的重视程度大大的提高，所以我们的新网配置了大规模的精编及包装工作站，使我们制作出来的新闻节目特技丰富，内容也更有吸引力，提高了新闻节目质量。我们新闻中心制作的“直播南京”、“大刚说新闻”、“社会大广角”等节目已经深受南京市民的欢迎。同时这三档节目都是以直播的方式播出的，具有较高的时效性。我们采用的新闻制作一体化网络，大大提高了工作效率。

在18频道网络中，主要站点采用了大洋公司基于TARGE的节目包装工作站1台，基于DTV的精编及三维工作站5台，无卡编辑工作站10台，无卡配音工作站1台。

新闻中心主要站点采用了大洋公司基于TARGE的节目包装工作站1台，基于DTV的精编及三维工作站10台，基于DTV的上载工作站2台，无卡编辑工作站16台，以及配有Mergine声卡的专业配音工作站1台。

新闻中心设有两个演播室系统，由两台带DTV的上载工作站，两台视频服务器和控制机组成。两台视频服务器分别是Pinnacle的MS300和Sony的MAV70，都采用双通道主备播的方式保证其播出的安全性。我们的“直播南京”、“大刚说新闻”、“社会大广角”等节目就是通过它进行直播的。

由大洋公司搭建的这套新闻制作播出网络系统很好的完成了新闻中心不同节目，不同时间段的直播工作。

4．媒资系统及新闻和媒资的互联

南京电视台建立新闻媒资系统的背景：

我台近年一直跟踪媒资技术的发展，为建立一个全台的大型的媒资系统作技术论证和方案，但由于全台性的媒资系统一次性的投资过大，决定总体规划，分步实施，从最迫切性最强的新闻等部门率先建设，同时也要将产业化的因素考虑进去，要媒资系统产生效益。

新闻节目是我台最重要的自制节目，建立一个好的新闻资料库，管理好新闻资料，将极大提升我台的核心竞争力。目前南京地区的电视新闻竞争已经上升了一个层次，以往的短、平、快，单纯的以速度取胜的时代转变为重点比谁的报道有深度、有思想，谁家的新闻包装精良，谁的观点能在观众中产生共鸣等等全方位的竞争，新闻资料管理的重要性也上升到以往没有空前的高度。同时也为新闻媒资系统进入电视台的新闻部门创造了有利条件。

新闻媒资系统是媒资系统在新闻业务上的具体应用，是有其独特性，同时新闻媒资系统也必须根据各个电视台的特点及各个台新闻工作的流程的个体的差异性进行个性化的设计。

新闻媒资系统的存储按内容可分为1、新闻节目的存储。2、新闻资料的存储。新闻节目的存储可以电视台的其它节目一起归为全台的节目存储系统内。新闻资料的存储则为新闻媒资系统的主要的存储功能。

新闻资料的特点：

安全性

安全性分为两个部分，一个是资料的物理上的安全性，这也是最重要的，以我台为例，现在新闻中心对新闻资料的管理还是采用传统手段，保存在磁带上，但这样资料的安全性不能完全得到保证，由于现在媒体的人员流动性非常大，借出的资料不能保证100%不发生丢失、损坏现象，虽然台里、部门对临时人员借资料有严格的管理规定，但并不能解决根本问题。第二个是信息的安全性，由于新闻竞争十分激烈，每个台对自己新闻资料特别是独家图像资料是不准外泄的，甚至是浏览都不行。

存取的方便性

由于新闻节目的时效性非常强，所以对新闻资料的提取速度要求就很高，在传统方式下往往是资料还没有找全，就已经来不及了制作了，资料也只是有多少算多少了，同时传统方式还有一个重大缺陷，就是很多不相关的新闻资料保存在一盘磁带上，有人将这盘磁带借出后，别人将无法利这一盘磁带上所有的资料。

相对独立性

新闻资料是一个电视台重要的资源，但和其它的资料如电影、电视剧、文艺晚会等资料又有着相对的独立性。

可再用性

这里说的可再用性是指新闻资料的干净度，以南京台为例，大部分的新闻节目是直播，在直播时为了增加信息量和可视度，大量增加拉滚字幕和各式各样的图标和题花，使得播出带内的资料几乎不可再用。新闻资料需要保存的是画面干净的、解说和同期声分离的可再用的资料。

根据新闻资料的特点，新闻媒资系统的主要作用就是优化新闻资料的管理，为新闻生产和宣传工作服务。

南京电视台新闻媒资系统的特点：

我台新闻制播网的这次改造除了技术升级、站点增加、容量扩大以外，还增加了收录和媒资两个子系统。媒资系统是作为大洋新闻制播网络的一种延伸，是部门级的，特点如下：

完善的新闻素材共享功能，支持素材的编目和检索

具备完善的节目制作流程、节目管理和设备管理功能，能够实现设备管理、节目管理、资料管理、字幕、实时二三维特技制作、业务统计、系统人员管理等功能

上下载、编辑、配音、审片、包装新闻文稿和系统流程的无带化和无纸化

网络中所有关键站点均采用双机配置，并且各重要硬件设备本身也均采用冗余配置

是部门级的媒资，投资少，共五、六十万人民币。

媒资关键设备的选型：

光纤磁盘阵列：我们利用网络现有大容量高带宽DataDirect公司的S2A3000作为素材在线存储阵列，保存所有的低码流素材用于检索和部分高码率素材。

磁带库：我们选用了STK公司的L180带库，其180盘数据流磁带的大存储容量和其机械手的灵敏程度都较好的满足了系统的要求。以新闻中心每天四小时的自制节目量计算，新闻中心的节目可存在近线系统180个月。

三．新系统使用情况

改造完成后的南京电视台新闻制作及媒资管理系统，是一个集视音频节目收录、编辑制作、审片等功能于一体，并具备与播出系统、媒体资产管理系统等直接连接的完整系统。

媒资系统主要存储三种资料：

媒资上载工作站上载的传统磁带上的节目：由媒资系统上载人员使用录像机采集完成，同步录入磁带带签上的原始编目信息；

接收来自新闻系统的完成的新闻条目，新闻系统对故事板打包后，系统后台自动迁移到媒资系统进行存储；

接收来自新闻系统的归档素材，新闻网络中的使用人员可以对重要的新闻素材提交给媒资归档，系统自动后台完成素材的拷贝迁移过程。

这三种素材都可以通过新闻网络的工作站检索使用，记者可以在新闻网中提出节目资料的下载请求，系统自动完成资料的回迁，和文件向新闻系统的拷贝传输，同时调回的资料自动被加入到新闻制作系统的资源管理器，可以被直接拖拽到故事板上使用。

通过以上的系统互连方式，实现了媒资系统与新闻制作网络系统的无缝的结合，整个系统能够集视音频节目收录、编辑制作、审片等功能于一体，并具备与播出系统、媒体资产管理系统等直接连接，新闻系统可以方便将重要资料提交媒资系统进行归档存储，新闻系统可使用更大的素材存储空间，节目制作信息来源更广泛，同时系统提供完善的新闻素材查询检索和共享功能，支持新闻节目片段和素材的编目和检索，极大的方便了新闻节目的存储和制作。

四．系统特点

它具备了完善的节目制作流程、资料管理和设备管理功能，能够实现设备管理、节目管理、资料管理、字幕、实时二三维特技制作、业务统计、系统人员管理等功能。该系统能实现上下载、编辑、配音、审片、包装新闻文稿和系统流程的全程文件化，真正实现了无带化和无纸化办公。

1．  系统的先进性

系统设计和设备规格符合专业电视广播规范和电视技术发展潮流，适应数字技术发展的要求。南京电视台的整个全台网络系统设计采用了先进的数据库管理系统；采用的S2A3000是目前技术先进的存储设备，编码格式MPEG2 和非线性板卡DTV、digigram都是目前的主流，广泛被广电用户采用；数据库服务器、MDC服务器选择HP公司 380G3服务器，充分保证服务器技术的先进；本系统中应用核心——大洋非线性编辑网络系统在流程设置、功能应用、人性化交互界面等方面给予用户个性化考虑，软件算法方面充分运用最新技术，系统的应用功能充分保证了软件技术先进性。

2．  系统的高性能

该系统是针对南京电视台特有的要求度身定做的、系统功能以及软硬件配置能满足我台工作要求的制作网络系统；应能满足电视节目生产管理和资源调度的需要。

3．  系统的可扩充性

由于本系统支持采集时生成镜像低码流文件，因此系统允许扩入无卡编辑站点，现有交换机端口配置在不增加交换设备前提下，可以增加编辑无卡站点。

4．  系统的开放性

系统的数据结构以数据库为基础，应用软件采用全插件式设计，全面支持第三方插件的应用。该网络作为节目制作体系中的共享平台，具备良好的兼容性；在素材的压缩格式上不做限制，可以应用多种格式；系统可以与其他网络进行灵活的连接，便于以后的网络升级。另外，该网络系统可以作到模拟设备和数字设备的兼容，而且基本硬件可以同时接入市场上主流的厂商开发的硬件平台，如加拿大MATROX公司的系列硬件产品，即系统对硬件平台透明，软件界面统一，不同硬件平台间素材可以无缝共享

除了以上系统的四个特点外，我们制作网和新闻网都可以和媒体资产管理系统无缝连接，实现素材和编辑结果的实时完全共享；以中心存储系统和数据库作为硬件平台，实现卫星收录、节目制作、文稿编辑、审片、音频处理多种应用。

总的来说南京电视台新闻媒资制播网建成以后，通过更加先进的网络视频技术，在全台范围内建立了一个数字化、网络化、自动化、高效率的新闻节目制作平台。
